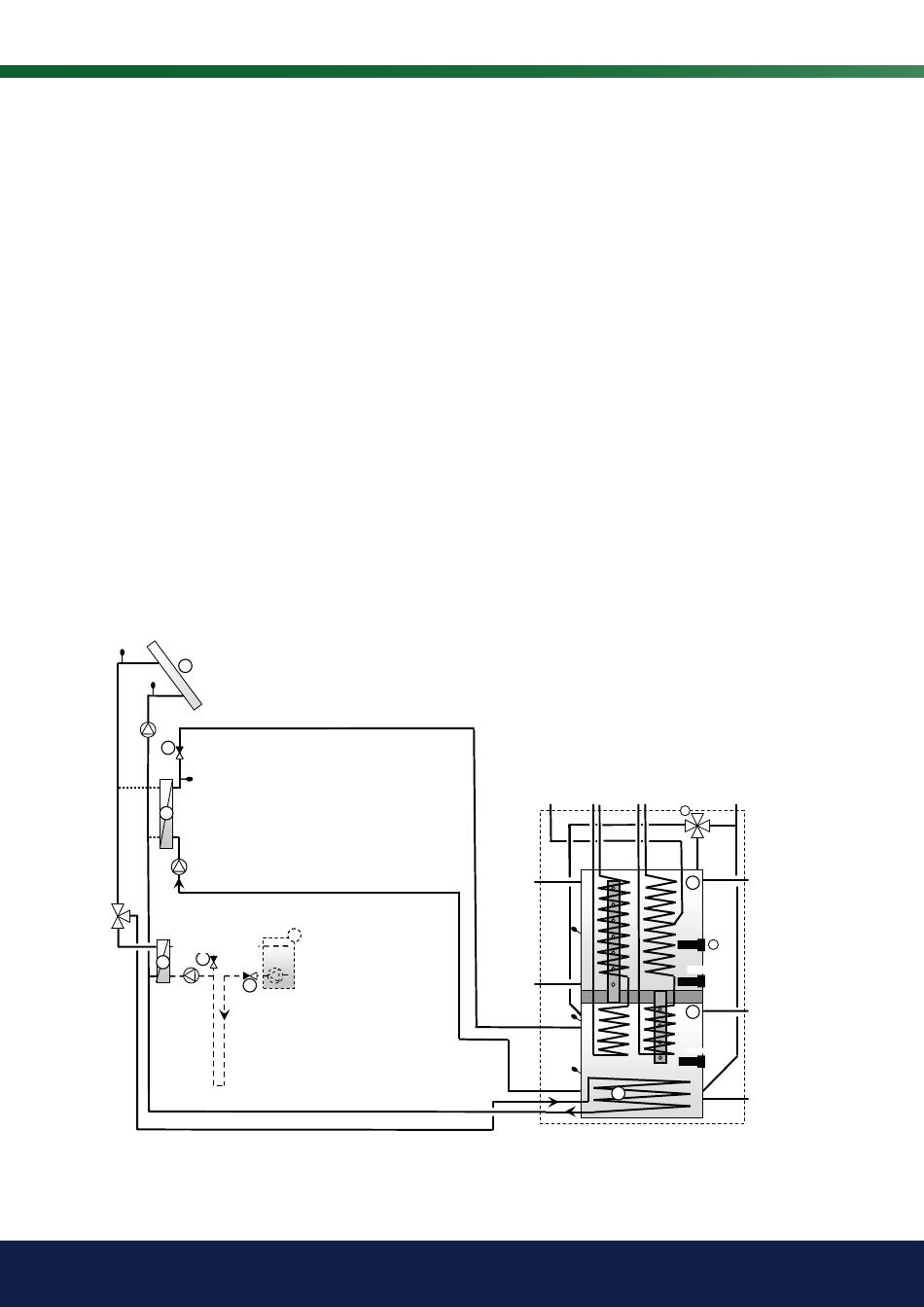

14.3.3 CTC EcoZenith i555 Pro - Chauffage solaire
Des panneaux solaires (17) peuvent être raccordés directement au serpentin
solaire (11) intégré d'EcoZenith.
Le serpentin solaire est de type à ailettes. Le fluide est pompé depuis le
serpentin par une pompe solaire à vitesse variable (G30). Dans un système
de grande taille comportant plusieurs panneaux de plus d'environ 10 m², les
panneaux solaires sont raccordés à un échangeur de chaleur intermédiaire
(05) et l'énergie solaire est pompée vers le ballon bas d'EcoZenith par une
pompe à vitesse variable (G32). Les pompes sont alimentées en électricité par
une source distincte et leur vitesse est contrôlée par EcoZenith. Voir le chapitre
«Installation électrique» pour plus d'informations.
La vanne 3 voies (Y31), l'échangeur de chaleur à plaques (18), la pompe
de charge pour la recharge des trous de forage (G31) et les clapets anti-
retour (36) et (41) sont utilisés pour recharger les trous de forage ou les
puits d'énergie avec de l'énergie solaire. EcoZenith démarre également la
pompe capteur dans la pompe à chaleur à liquide/eau (CTC EcoPart) durant
le rechargement. Cela signifie que la pompe de charge pour le rechargement
du trou de forage (G31) est donc nécessaire pour compenser la perte de
pression au niveau de l'échangeur de chaleur à plaques (18), ce qui assure,
avec la pompe capteur, un débit suffisant à travers le collecteur de chaleur et
l'échangeur.
Les pompes à vitesse variable (G30), (G31) et (G32), la vanne 3 voies (Y31) et
l'échangeur de chaleur à plaques (05), (18) sont des accessoires CTC.
Consultez également la section «Panneaux solaires» dans le chapitre
«Descriptions détaillées des menus» (Installateur/Réglages/Panneaux
solaires).
