REMARQUE! Testez le fonctionnement du câble
guide à l'aide de la fonction
Test des réglages (ROB R1000) avant
R600) ou
d'utiliser le robot de tonte.
Vérification de l'installation
Vérifiez le signal boucle en inspectant le voyant sur la
station de charge.
Voyant de la station de charge à la page 42 si le
Voir
voyant ne présente pas de lumière verte fixe.
Premier démarrage et calibrage
Avant de faire fonctionner le robot de tonte, une séquence
de démarrage dans le menu du robot doit être effectuée
ainsi qu'un calibrage automatique du signal de guidage. Le
calibrage est également un test utile pour vérifier si
l'installation du câble guide permet au robot de tonte de
suivre facilement le câble guide depuis la station de
charge.
1. Ouvrez le capot du panneau de commande en
appuyant sur le bouton STOP.
2. Mettez l'interrupteur principal en position 1.
Une séquence de démarrage commence lorsque le
robot de tonte est démarré pour la première fois. Les
éléments suivants sont demandés :
• Langue.
• Pays
• Format de l'heure
• Heure actuelle
• Format de la date
• Date
• Code PIN à quatre chiffres. Toutes les
combinaisons sont permises, à l'exception de
0000.
107 - 002 - 14.02.2017
Calibrer guide (ROB
Remarque: Utilisez la page
manuel pour noter le code PIN.
3. Placez le robot de tonte dans la station de charge
lorsque l'écran vous l'indique. Appuyez sur le bouton
DÉMARRAGE et fermez le capot. Le robot de tonte
commence alors le calibrage du guide : pour ce faire, il
quitte la station de charge et suit le câble guide jusqu'à
l'endroit où il est connecté au câble périphérique puis il
démarre la tonte. Vérifiez si le robot de tonte peut
suivre le câble guide sur tout le parcours. Sinon, il est
possible que le câble guide soit mal installé. Dans ce
cas, contrôlez si l'installation est réalisée de la manière
Installation du câble guide à la page 18 .
décrite dans
Effectuez ensuite un nouveau calibrage. Voir
guide, ROB R600 uniquement à la page 29 ou Test à
la page 26 (ROB R1000).

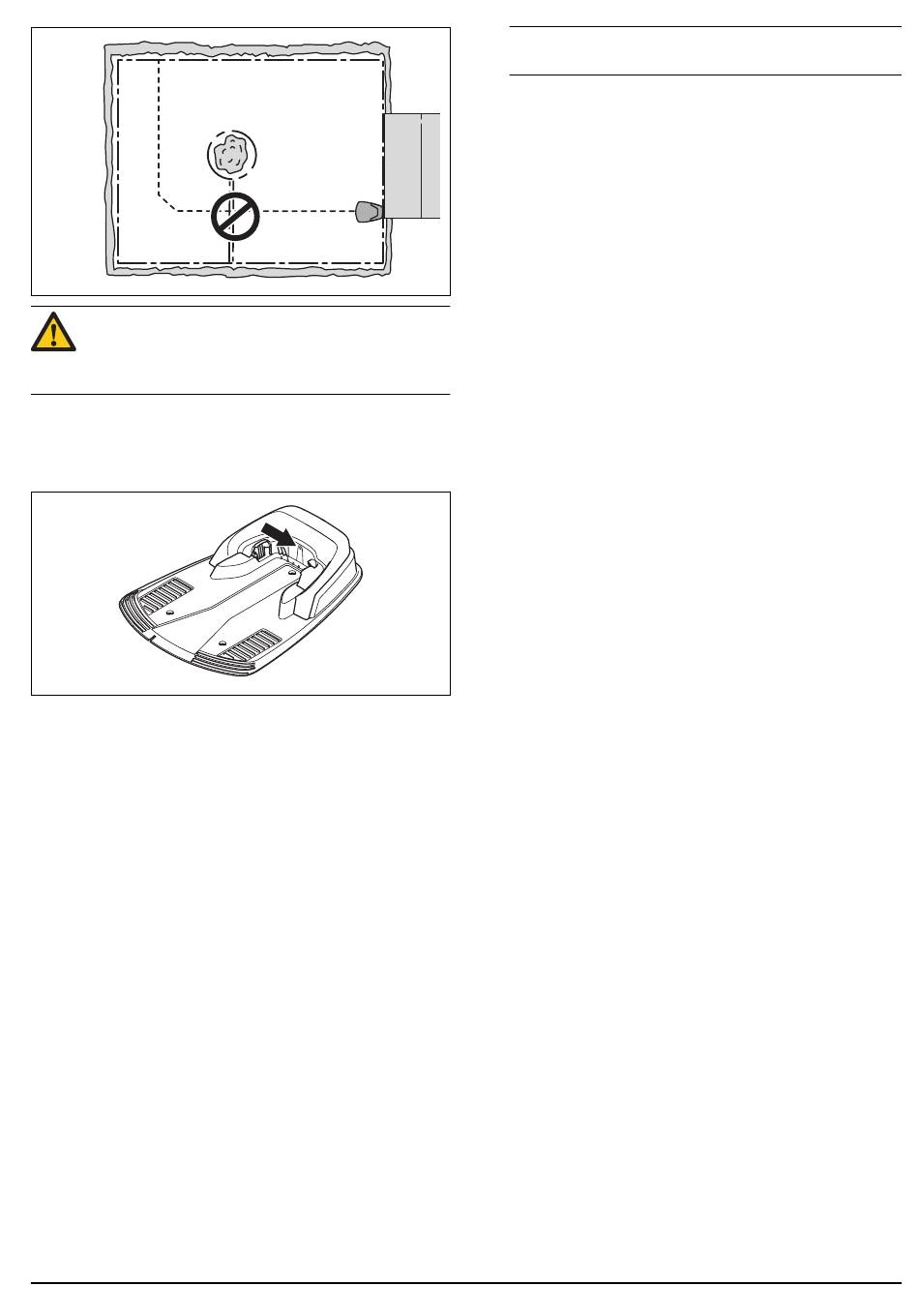

Test d'arrimage à la station de charge
Avant d'utiliser le robot de tonte, vérifiez s'il peut suivre le
câble guide sur tout le parcours jusqu'à la station de
charge et s'il s'y arrime facilement. Réalisez le test ci-
dessous.
1. Ouvrez le capot d'accès au panneau de commande en
appuyant sur le bouton STOP.
2. Placez le robot de tonte à proximité du point où le
câble guide est raccordé au câble périphérique. Placez
le robot de tonte à environ 2 mètres du câble guide,
face à lui.
3. Appuyez sur la touche représentant une maison puis
appuyez sur OK lorsque le curseur est sur Home pour
sélectionner le mode
fermez le capot.
4. Vérifiez que le robot de tonte suit le câble guide sur
tout le parcours vers la station de charge et qu'il s'y
arrime. Le test est réussi uniquement si le robot de
tonte parvient à suivre le câble guide sur toute la
distance et s'arrime immédiatement. S'il ne parvient
pas à s'arrimer à la première tentative, il réessaie
automatiquement. L'installation n'est pas validée si
deux tentatives ou plus sont nécessaires pour qu'il
s'arrime à la station de charge. Dans ce cas, vérifiez si
la station de charge, le câble périphérique et le câble
guide sont installés conformément aux instructions.
5. Le robot de tonte reste dans la station de charge
jusqu'à ce que le mode
sélectionné. Consultez la section
fonctionnement à la page 33 .
Le système de guidage doit d'abord être calibré pour
produire un résultat satisfaisant au test ci-dessus.
Consultez la section
la page 21 .

Panneau de commande

Les commandes et réglages du robot de tonte
McCULLOCH sont tous effectués à partir du panneau de
commande. Toutes les fonctions sont accessibles via un
certain nombre de menus.
MÉMO au début du
HOME . Appuyez sur START et
AUTO ou le mode MAN soit
Sélection du mode de
Premier démarrage et calibrage à
Calibrer
