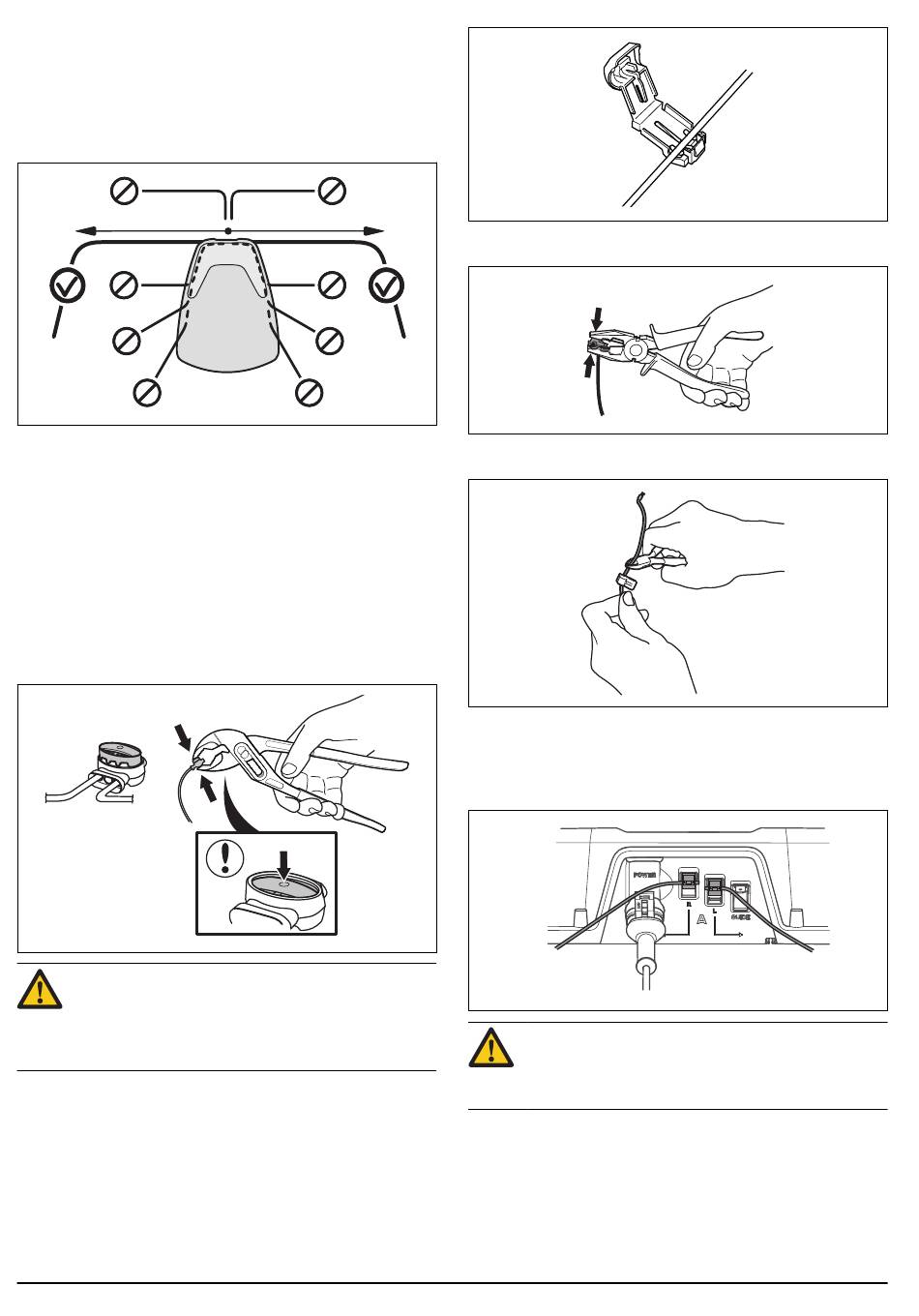

Pose du câble périphérique vers la station de charge
Le câble périphérique doit être aligné avec l'extrémité
arrière de la station de charge et à au moins 1,5 m à droite
et à gauche de la station. Si vous posez le câble
périphérique autrement, le robot de tonte risque de
rencontrer des difficultés pour trouver la station de charge.
Min 1.5 m / 5 ft
Rallongement du câble périphérique
Utilisez un raccord d'origine si le câble périphérique n'est
pas assez long et doit être rallongé. Il est étanche et offre
une connexion électrique fiable.
Insérez les deux extrémités du câble dans le raccord.
Vérifiez que les câbles sont insérés complètement dans le
raccord, de sorte que les extrémités soient visibles à
travers la zone transparente de l'autre côté du raccord.
Ensuite, appuyez complètement sur le bouton placé au-
dessus. Utilisez une pince polygrip pour enfoncer
complètement le bouton sur le raccord.
REMARQUE! Des câbles doubles, ou un raccord
à vis isolé avec du ruban, ne constituent pas des
raccords satisfaisants. L'humidité du sol peut
causer l'oxydation du câble et au bout de quelque
temps la rupture du circuit.
Connexion du câble périphérique
Connectez le câble périphérique à la station de charge :
1. Ouvrez le connecteur et placez le câble dans la
rainure du connecteur.
18
Min 1.5 m / 5 ft
2. Serrez les connecteurs à l'aide d'une pince. Appuyez
jusqu'à entendre un clic.
3. Coupez tout excédent de câble périphérique à 1 ou 2
centimètres au-dessus de chaque connecteur.
4. Enfoncez le connecteur sur la broche métallique,
enfoncez le connecteur sur la broche de contact
portant le marquage L (gauche) et R (droite), sur la
station de charge. Vérifiez soigneusement si le
connecteur est correctement monté.
REMARQUE! Le connecteur côté droit doit être
branché à la broche métallique droite de la station
de charge et l'extrémité gauche au connecteur
côté gauche.
Installation du câble guide
Le robot de tonte utilise le câble guide pour retrouver son
chemin jusqu'à la station de charge, mais également pour
s'orienter jusqu'aux zones éloignées du jardin.
Le même rouleau de câble sert au câble périphérique et
au câble guide.
