ne doit être changée ou modifiée. Par exemple, le
câble basse tension ne doit pas être raccourci ni
rallongé. Les câbles basse tension de 3 et 20 m de
long sont disponibles en option.
4. Un câble disposé en boucle autour de la zone de
travail du robot de tonte. La boucle de câble suit les
contours de votre pelouse ainsi que des objets et
plantes à protéger. La boucle de câble sert à la fois de
câble périphérique et de câble guide.
La boucle de câble fournie pour l'installation mesure
150 m pour ROB R600 et 200 m pour ROB R1000. Si
cela ne vous suffit pas, vous pouvez acheter une
bobine supplémentaire et rallonger le câble à l'aide
d'un raccord d'origine.
La longueur maximale autorisée pour le câble
périphérique est de 400 m
Préparations
1. Si l'herbe dans la zone de tonte dépasse 10 cm de
hauteur, tondez-la avec une tondeuse traditionnelle.
Ramassez ensuite l'herbe.

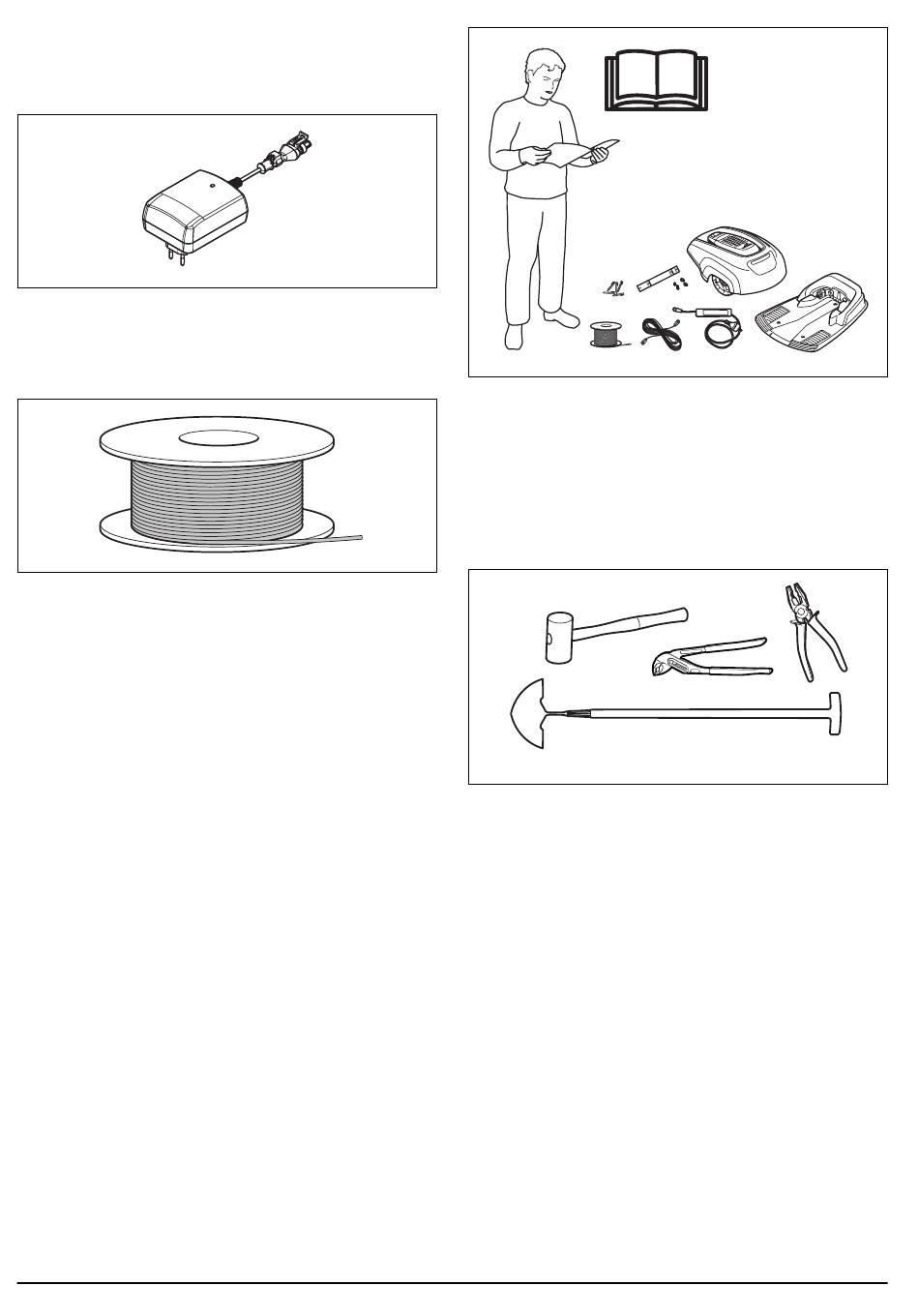

2. Lisez attentivement l'intégralité de ces étapes avant de
commencer l'installation.
3. Vérifiez que toutes les pièces nécessaires à
l'installation sont présentes. Le numéro entre
parenthèses renvoie à l'illustration des composants
Présentation du produit.
• Robot de tonte
•

Station de charge (6)

• Bobine de câble périphérique et du câble guide
(16)
• Alimentation électrique (20)
• Câble basse tension (17)
• Cavaliers (21)
• Connecteur permettant de connecter la boucle de
câble à la station de charge (18)
• Vis pour la station de charge (19)
• Règle (22)
• Raccords de câble (23)
• Marqueurs de câbles (24)
10
L'installation nécessite également :
• Marteau/maillet en plastique (pour faciliter la mise en
place des cavaliers dans le sol)
• Pince universelle pour couper le câble périphérique et
serrer les connecteurs.
• Pince polygrip (pour serrer les raccords ensemble).
• Coupe-bordure/bêche pour enterrer le câble
périphérique, le cas échéant.
Station de charge
La station de charge a trois fonctions :
• Envoyer des signaux de contrôle dans le câble
périphérique.
• Envoyer des signaux de contrôle dans le câble guide
pour permettre au robot de tonte de trouver la station
de charge.
• Charger la batterie du robot de tonte.
Emplacement de prédilection pour la station de
charge
Prenez en compte les aspects suivants pour identifier le
meilleur emplacement de la station de charge :
• Conservez un espace libre de 3 m devant la station de
charge.
• Il doit être possible de poser le câble périphérique en
droite ligne sur au moins 1,5 m, à droite et à gauche
de la station de charge.
