Installation; Présentation - McCulloch ROB R600 Manuel D'utilisation

Les connexions de la station de charge sont signalées
par R, L et Guide.
2. Débranchez tous les câbles.
Présentation
Ce chapitre contient des informations dont il est important
de tenir compte lorsque vous organisez l'installation de la
machine.
Robot de tonte
Station de charge
Alimentation électrique
Boucle de câble
Câble basse tension
Cavaliers
Connecteurs
Vis de la station de charge
Clé à six pans
Règle
Raccords
Manuel d'utilisation et guide rapide
Lames supplémentaires
Autocollant Alarme
Marqueurs de câbles
L'installation du robot de tonte suppose l'utilisation de
quatre pièces principales :
1. Ce robot de tonte coupe l'herbe en se déplaçant
essentiellement selon un parcours aléatoire. Il est
propulsé par une batterie ne nécessitant aucun
entretien.
107 - 002 - 14.02.2017
3. Reconnectez tous les câbles dès que le risque d'orage
est passé. Il est important de connecter chaque câble
à la bonne place.

Installation

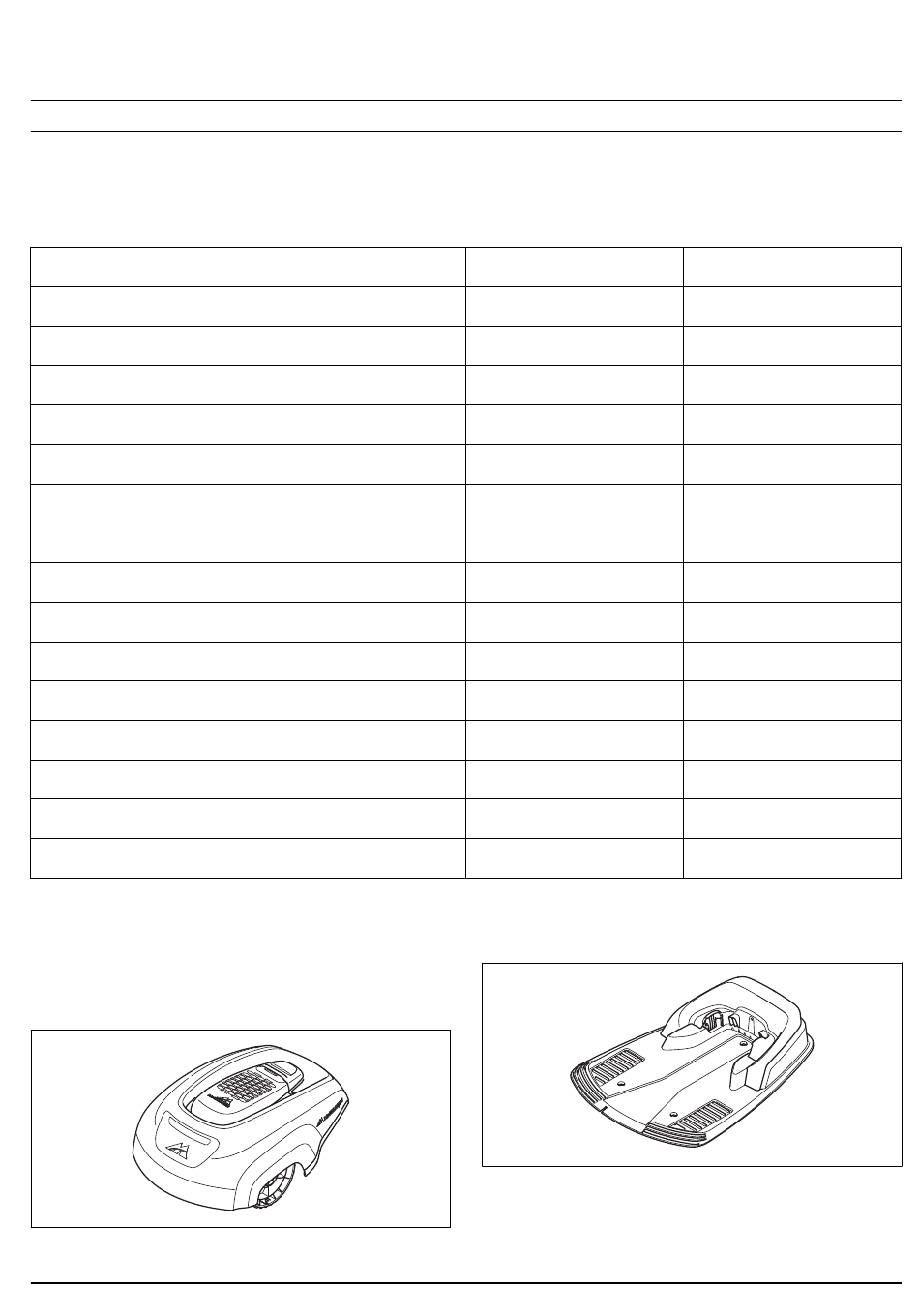

Avant de commencer l'installation, familiarisez-vous avec
les éléments inclus dans le carton.
McCULLOCH ROB R600
√
√
√
150 m
√
200 unités
3 unités
3 unités
√
√
5 unités
√
3 unités
√
√
2. Une station de charge, point de retour du robot de
tonte lorsque le niveau de charge de la batterie devient
trop faible.
3. Une alimentation électrique branchée entre la station
de charge et une prise murale de 100 V‑240 V.
L'alimentation électrique est branchée à la prise
murale et à la station de charge via un câble basse
tension de 10 m, Aucune pièce du bloc d'alimentation
McCULLOCH ROB R1000
√
√
√
200 m
√
400 unités
3 unités
3 unités
√
√
5 unités
√
3 unités
√
√
