Présentation du produit
1
11
13
12
20

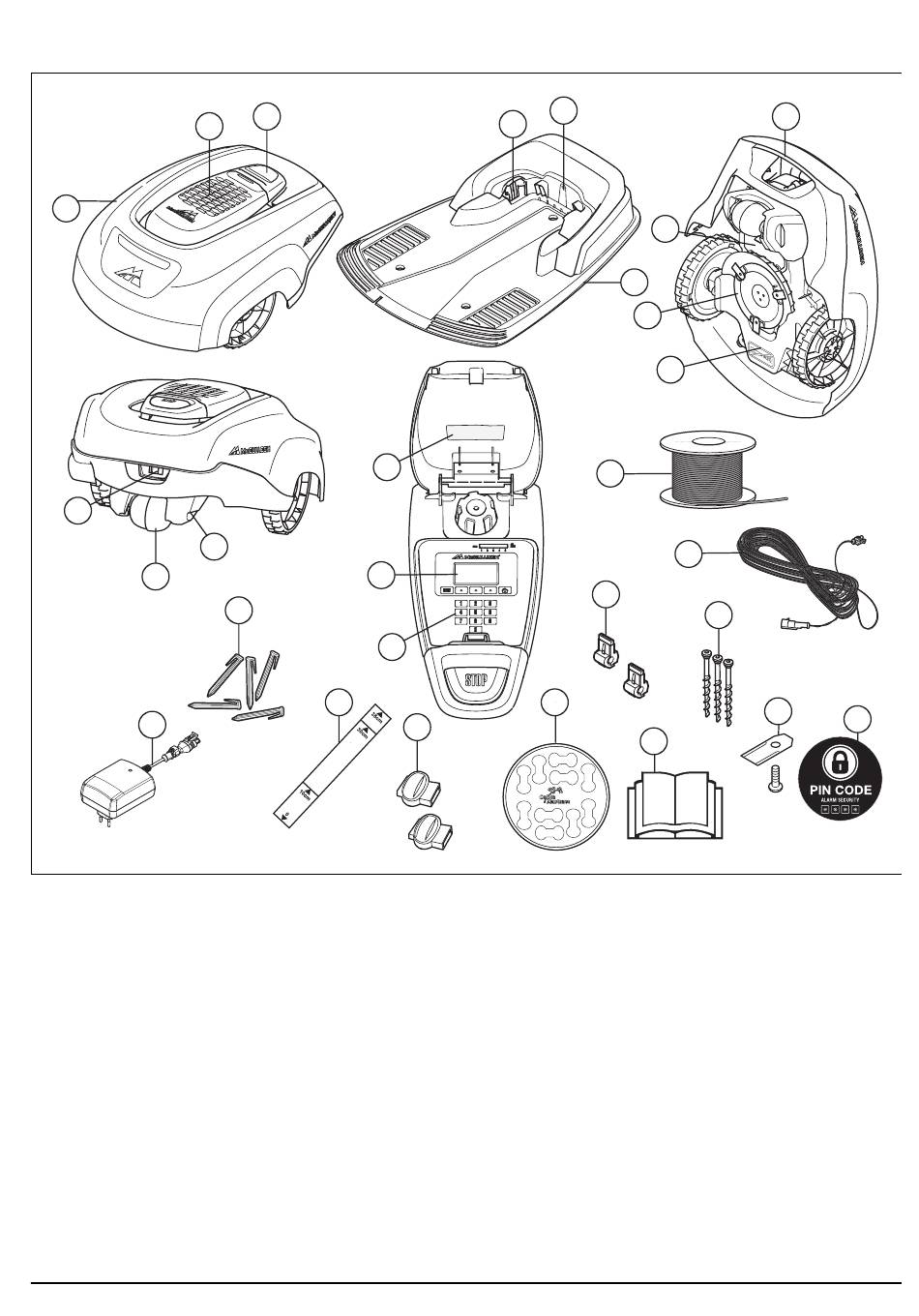

Les numéros de l'illustration représentent :
1. Carrosserie
2. Capot de l'écran, du clavier et du réglage de la hauteur
de coupe
3. Bouton STOP/Bouton de blocage de l'ouverture du
capot
4. Bandes de contact
5. Voyant de fonctionnement de la station de charge, du
câble périphérique et du câble guide
6. Station de charge
7. Poignée de transport
8. Capot de la batterie
9. Disque de coupe
10. Châssis contenant l'électronique, la batterie et les
moteurs
11. Interrupteur principal
12. Roue arrière
13. Contacts de charge
107 - 002 - 14.02.2017
3
2
28
15
21
22
4
14
24
23
14. Clavier
15. Écran
16. Bobine de câble pour le câble périphérique et le câble
guide
17. Câble basse tension
18. Connecteur permettant de connecter la boucle de
câble à la station de charge
19. Vis pour fixation de la station de charge
20. Alimentation électrique (l'aspect de l'alimentation
électrique peut varier en fonction du marché)
21. Cavaliers
22. Règle d'aide à la pose du câble périphérique (la règle
est à détacher de la boîte)
23. Raccord de câble
24. Marqueurs de câbles
25. Manuel d'utilisation et Guide rapide
26. Lames supplémentaires
27. Autocollant Alarme
5
8
6
9
10
16
17
18
19
25
7
26
27
