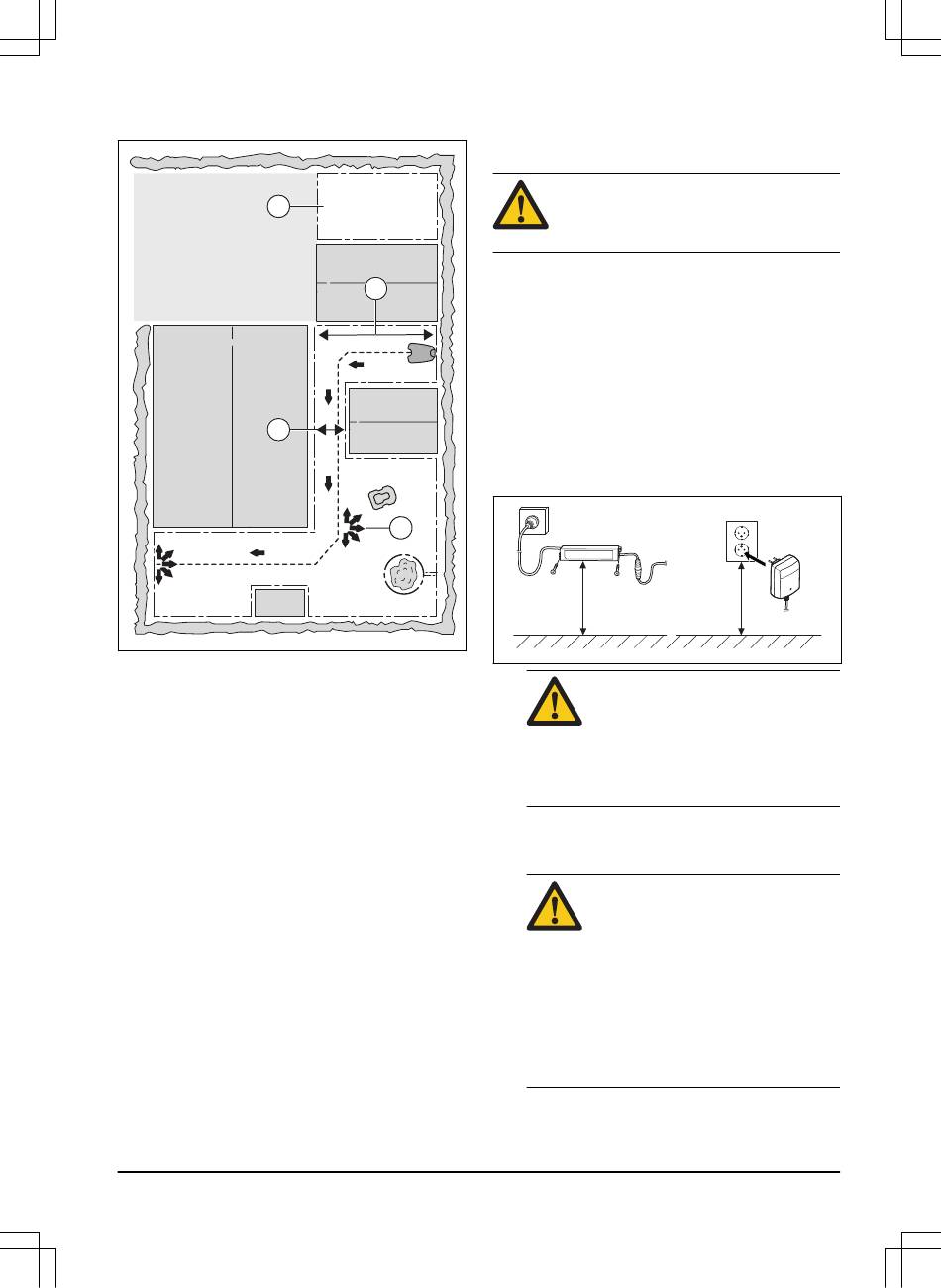

3.3.5 Exemples de zones de travail
D
B
• Si la station de charge est installée dans
une petite zone (A), assurez-vous que la
distance avec le câble périphérique est de
2 m/6.6 pi minimum.
• Si la zone de travail comprend un passage
(B), assurez-vous que la distance avec le
câble périphérique est de 2 m/6.5 pi
minimum. Si le passage mesure moins de
2 m/6.5 pi installez un câble guide dans le
passage. La largeur de passage minimum
entre deux sections de câble périphérique
est de 60 cm/24 po.
• Si la zone de travail présente des zones
reliées par des passages étroits (C), vous
pouvez modifier les réglages dans
tonte . Reportez-vous à la section
Configuration de la zone de tonte à la page
25 .
• Si la zone de travail comporte une zone
secondaire (D), reportez-vous à
d'une zone secondaire à la page 18 . Placez
le produit dans la zone secondaire et
sélectionnez le mode
985 - 002 - 14.12.2018
A
C
Zone de
Création
Zone secondaire .

3.4 Installation du produit

3.4.1 Installation de la station de charge

AVERTISSEMENT: respectez les
réglementations nationales applicables
à la sécurité électrique.
1. Assurez-vous de lire et de comprendre les
instructions relatives à la station de charge.
Reportez-vous à la section
l'emplacement de la station de charge à la
page 15 .
2. Installez la station de charge dans la zone
sélectionnée.
3. Connectez le câble basse tension à la
station de charge.
4. Installez le bloc d'alimentation à une hauteur
minimum de 30 cm/12 po.
min 30 cm / 12"
AVERTISSEMENT: n'installez
pas le bloc d'alimentation à une
hauteur impliquant un risque
d'exposition à une immersion
dans l'eau. N'installez pas le bloc
d'alimentation sur le sol.
5. Branchez le câble d'alimentation électrique
sur une prise murale extérieure de
100-240 V.
AVERTISSEMENT: applicable
aux États-Unis et au Canada. Si
l'alimentation est installée en
extérieur : risque de choc
électrique. Installez uniquement
sur une prise DDFT couverte de
classe A (RCD) qui présente un
boîtier résistant aux intempéries
avec l'accessoire capuchon de
bougie insérée ou retirée.
6. Fixez le câble basse tension au sol avec des
piquets ou enterrez-le. Reportez-vous à la
Détermination de
Installation - 19
