5. Poussez le connecteur droit sur la broche
métallique dotée du repère « R » sur la
station de charge.
6. Poussez le connecteur gauche sur la broche
métallique dotée du repère « L » sur la
station de charge.
3.4.3 Installation du câble guide
1. Ouvrez le connecteur et placez le câble
dans le connecteur.
2. Fermez le connecteur avec une pince.
3. Coupez le câble guide 1-2 cm/0,4-0,8 po au-
dessus de chaque connecteur.
4. Faites passer le câble guide dans la rainure
de la station de charge.
5. Poussez le connecteur sur la broche
métallique dotée du repère « G » sur la
station de charge.

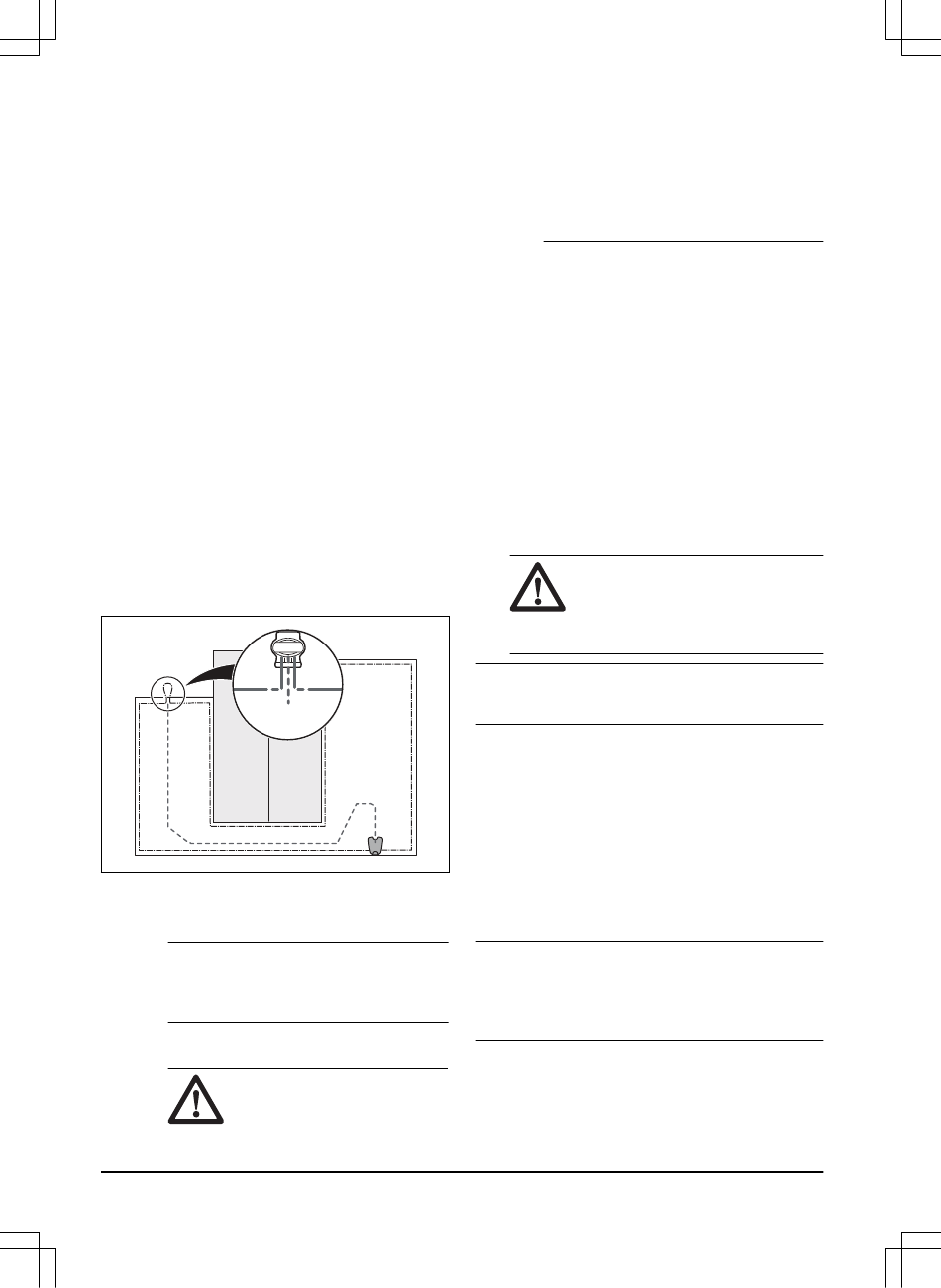

6. Placez l'extrémité du câble guide dans
l'œillet du câble périphérique.
7. Coupez le câble périphérique à l'aide d'une
pince coupante.
8. Connectez le câble guide au câble
périphérique à l'aide d'un raccord.
a) Placez les 2 extrémités du câble
périphérique et l'extrémité du câble
guide dans le raccord.
Remarque: vérifiez que vous pouvez
voir l'extrémité du câble guide à travers
la zone transparente du raccord.
b) Enfoncez le bouton du raccord avec
une pince multiprise.
REMARQUE: des câbles
doubles, ou un raccord à vis
isolé avec du ruban, ne
22 - Installation
constituent pas des raccords
satisfaisants. L'humidité du
sol peut causer l'oxydation
du câble et au bout de
quelque temps la rupture du
circuit.
9. Fixez le câble guide au sol avec des piquets
ou enterrez-le dans le sol. Reportez-vous à
Installation du câble avec des
la section
piquets à la page 22 ou Enterrement du
câble périphérique ou du câble guide à la
page 22 .
3.5 Installation du câble avec des
piquets
• Posez le câble périphérique et le câble
guide sur le sol.
• Espacez les piquets de 75 cm/30 po
maximum.
• Enfoncez les piquets dans le sol à l'aide d'un
marteau ou d'un maillet en plastique.
REMARQUE: assurez-vous que
les piquets maintiennent le câble
périphérique et le câble guide au
sol.
Remarque: le câble est recouvert par l'herbe et
n'est plus visible au bout de quelques semaines.
3.6 Enterrement du câble périphérique
ou du câble guide
• Dégagez un intervalle au sol à l'aide d'un
coupe-bordure ou d'une pelle à fond plat.
• Enfoncez le câble périphérique ou le câble
guide de 1-20 cm/0,4-8 po dans le sol.
3.7 Rallongement du câble
périphérique ou du câble guide
Remarque: rallongez le câble périphérique ou le
câble guide s'il est trop court par rapport à la
zone de travail. Utilisez des pièces de rechange
d'origine, comme des raccords.
1. Coupez le câble périphérique ou le câble
guide avec une pince coupante aux endroits
où il doit être rallongé.
