7 Adaptation à l'installation de chauffage
Au niveau du point de diagnostic "d.84", il est possible
de définir le nombre d'heures de service jusqu'à la
prochaine maintenance. Le tableau 7.3 suivant vous
donne les valeurs de référence, ces valeurs
correspondent plus ou moins à la durée de
fonctionnement d'un appareil pendant un an.
Les heures de fonctionnement sont divisées en unités de
dizaines et dans une plage de 0 à 3000 h.
Si aucune valeur numérique n'est saisie dans le point de
diagnostic "d.84" mais que le symbole "–" apparaît, alors
la fonction "affichage de l'entretien" n'est pas active.
h Remarque !
Entrez de nouveau l'intervalle d'entretien dans
le mode de diagnostic après écoulement des
heures de fonctionnement.
7.2.7 Réglage de la puissance de la pompe
La puissance de la pompe à 2 vitesses peut être adaptée
aux besoins de l'installation de chauffage. Le cas
échéant, modifiez le réglage du régime de la pompe
dépendant du mode de fonctionnement à l'aide du
diagnostic "d.19" (réglages possibles, cf. tableau 7.1).
La hauteur de refoulement restante de la pompe de
décharge est représentée sur la fig.7.2.

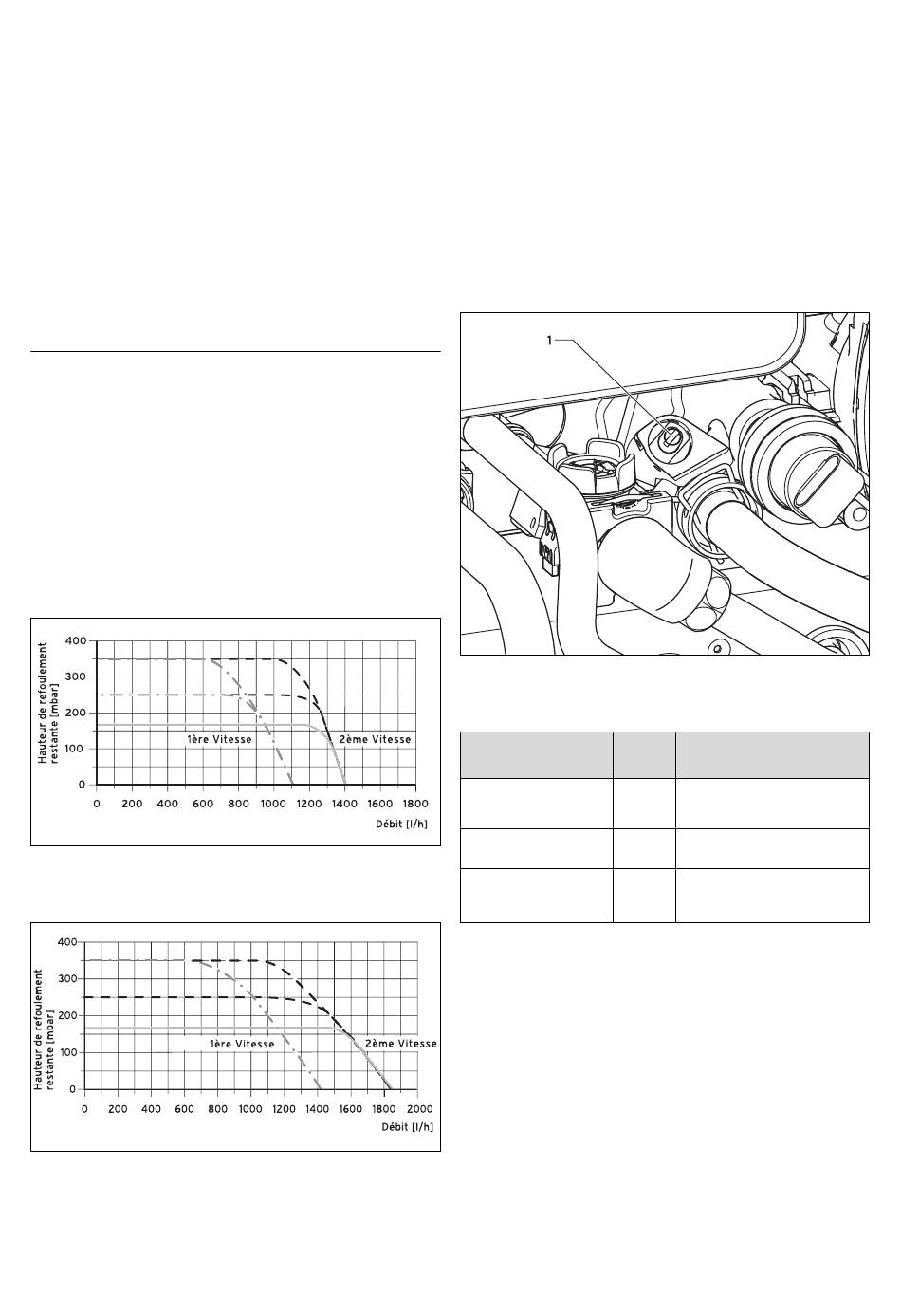

Fig. 7.2 Courbe caractéristique de la pompe VCW/VC, jusqu'à
37 kW
Fig. 7.3 Courbe caractéristique de la pompe VCW/VC, 37 kW
30
7.3 Réglage de la soupape de décharge
Une soupape de décharge est intégrée dans les
appareils.
La pression peut être réglée au sein de la plage
comprise entre 170 et 350 bars. La valeur préréglée est
d'environ 250 mbars (réglage moyen). La pression est
modifiée de 10 mbars environ pour chaque tour de la vis
de réglage. Pour augmenter la pression, tourner la vis
vers la droite, pour la diminuer, la tourner vers la
gauche.
Fig. 7.4 Réglage de la soupape de décharge (exemple : VCW)
• Régulez la pression au niveau de la vis de réglage (1).
Position de la vis de Pression
réglage (mbar)
Butée de droite
(rotation complète vers 350
le bas)
Position centrale
250
(5 tours vers la gauche)
5 tours supplémentaires
vers la gauche à partir 170
de la position centrale
Tabl. 7.4 Valeurs de réglage pour la soupape de décharge
(hauteur de refoulement)
Remarque / Application
Lorsque les radiateurs ne
chauffent pas vraiment avec
le réglage d'usine
Réglage d'usine
En présence de bruits au
niveau des radiateurs ou de
leurs soupapes
