pompe dès que le niveau défini est atteint. Si la pompe est
placée dans un puits, ce test ne sera peut-être pas réalisable
car la pompe ne peut pas vider complètement le puits. Vous
pouvez également relever le capteur de niveau de marche à sec
pour simuler un fonctionnement à sec. Il est possible de faire de
même avec un capteur de pression.
4. Présentation du produit
4.1 Description du produit
Le coffret de commande démarre ou arrête la pompe en fonction du
niveau de liquide mesuré par le capteur à flotteur ou le capteur de
pression. Lorsque le niveau de démarrage est atteint, la pompe
démarre, et lorsque le niveau du liquide a été abaissé au niveau
d'arrêt, la pompe est logiquement arrêtée par le coffret de
commande. Une alarme apparaît en cas de niveau haut dans le
réservoir ou de défaut du capteur.
Les réglages de base sont configurés au moyen du panneau de
commande et les réglages avancés via Grundfos GO Remote. Il est
également possible de consulter les paramètres de fonctionnement
importants dans l'application Grundfos GO Remote.
4.2 Usage prévu
Le produit est conçu pour réguler une ou deux pompes.
Le produit peut être configuré dans deux buts : vider une fosse
d'eaux usées ou remplir une fosse/un réservoir. Le produit peut être
utilisé dans le cadre des stations de pompage du réseau, des
stations de pompage principales, des bâtiments tertiaires et des
installations municipales ou collectives.
Si le produit est utilisé dans un environnement explosif, se
conformer aux réglementations locales. Si nécessaire, utiliser un
équipement supplémentaire.
Le produit ne doit pas être exposé à des solvants agressifs ni à des
liquides contenant de l'huile.
4.3 Caractéristiques
Le coffret de commande comporte, entre autres, les fonctions
suivantes :
•
prise en charge d'une à deux pompes
•
commandes manuelle et automatique de la pompe.
•
appairage Bluetooth avec l'application Grundfos GO Remote
•
indication sur le fonctionnement (mise sous tension, pompe en
marche, etc.)
•
indication d'alarme et d'avertissement (phase d'alimentation
manquante, niveau haut, etc.)
•
protection moteur et rupture de phase
•
réglage de temporisations d'arrêt correspondant aux conditions
de fonctionnement réelles
•
alternance automatique des pompes.
4.4 Applications
Vous pouvez choisir entre deux types d'application :
•
Vidange
•
Remplissage.
Vous pouvez définir le type d'application via Grundfos GO Remote.

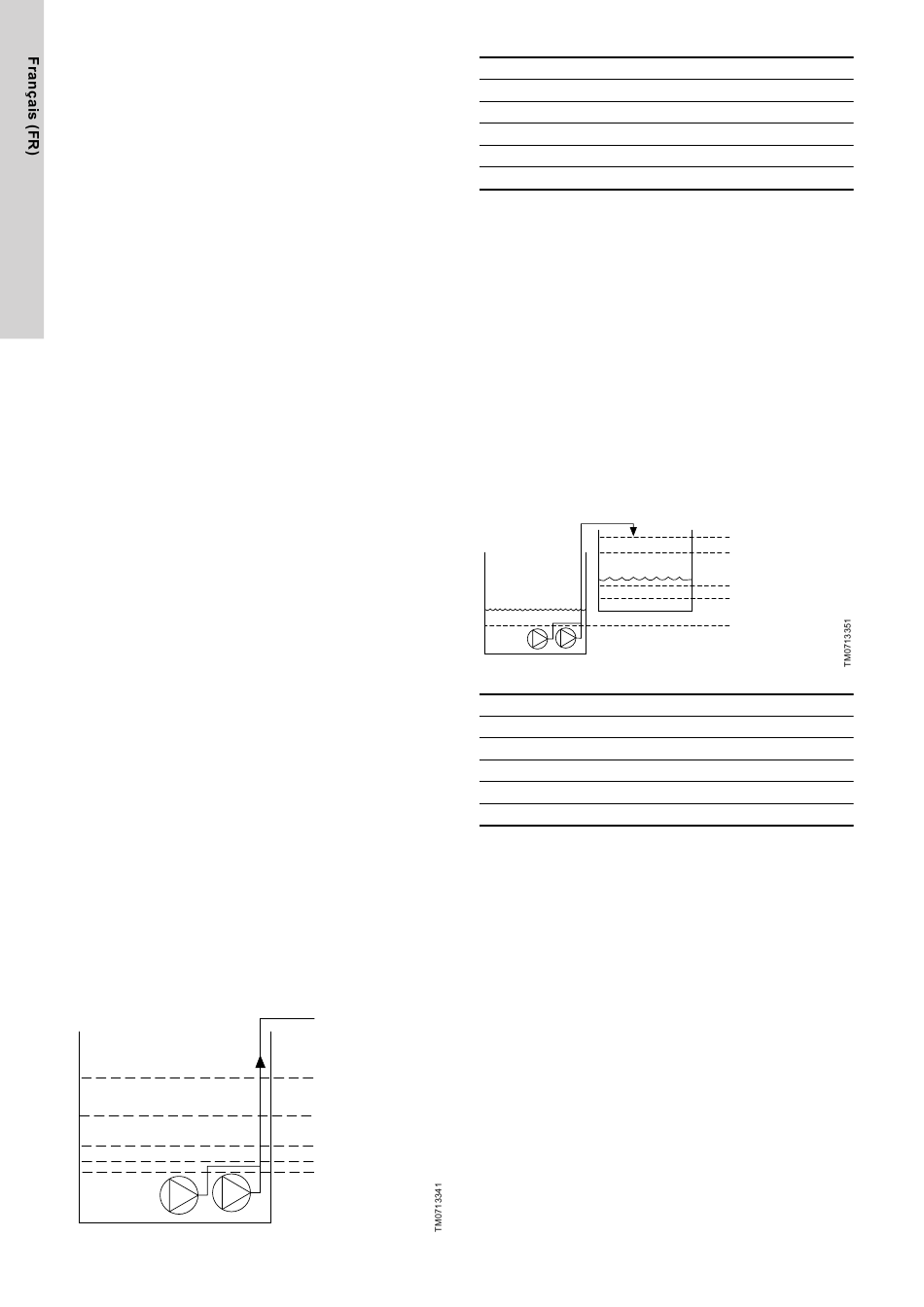

Vidange
176
Pos. Description
1
2
3
4
5
La pompe commence à vider le réservoir ou le puits lorsque Niv.
démar. P1 est atteint.
Une deuxième pompe démarre lorsque le niveau du liquide atteint
Niv. démar. P2.
La pompe s'arrête lorsque le niveau du liquide a baissé jusqu'à
Niveau arrêt.
Si le flux entrant du liquide dépasse la capacité de la pompe
installée, le niveau dans le réservoir ou le puits s'élèvera. Enfin, la
capteur Niveau haut enregistre un niveau de liquide haut dans le
réservoir ou le puits. S'il est défini, le signal du capteur Niveau haut
peut être utilisé pour activer une sortie relais qui sert, à son tour, à
déclencher une alarme visuelle ou sonore ou à envoyer un signal à
un système SCADA.
Lorsque la pompe est en marche, si le niveau de liquide du
réservoir ou du puits descend sous le niveau de marche à sec, la
protection contre la marche à sec force l'arrêt de la pompe pour
éviter tout dommage mécanique.
Remplissage
Pos. Description
1
2
3
4
5
Pour les applications de remplissage, la pompe est installée dans
un réservoir ou un puits à partir duquel elle pompe le liquide. Le
liquide est pompé dans un deuxième réservoir dans lequel les
capteurs de niveau sont installés.
La pompe commence à remplir le deuxième réservoir lorsque Niv.
démar. P1 est atteint.
Une deuxième pompe démarre lorsque le niveau du liquide atteint
Niv. démar. P2.
La pompe s'arrête lorsque le niveau du liquide atteint Niveau arrêt.
Si, pour une raison ou une autre, la pompe n'arrête pas de pomper
alors qu'elle a atteint Niveau arrêt et que le niveau du liquide
continue de s'élever, le capteur Niveau haut enregistre à terme ce
comportement. S'il est défini, le signal du capteur Niveau haut peut
être utilisé pour activer une sortie relais qui sert, à son tour, à
déclencher une alarme visuelle ou sonore ou à envoyer un signal à
1
un système SCADA via une interface de communication.
Lorsque la pompe est en marche, si le niveau de liquide du
réservoir descend sous le niveau de marche à sec, la protection
2
contre la marche à sec force l'arrêt de la pompe pour éviter tout
dommage mécanique.
3
4
Informations connexes
5
6.1 Réglage du type d'application via Grundfos GO Remote.
6.16.1 Fonctionnement automatique
Niveau haut
Niv. démar. P2: niveau de démarrage de la pompe 2
Niv. démar. P1: niveau de démarrage de la pompe 1
Niveau arrêt
Niv. marche à sec
Niveau haut
Niveau arrêt
Niv. démar. P1: niveau de démarrage de la pompe 1
Niv. démar. P2: niveau de démarrage de la pompe 2
Niv. marche à sec
1
2
3
4
5
