18 ETHERNET INDUSTRIEL
Pour l'intégration dans un réseau Ethernet, il existe en option la vanne de régulation électromotorisée avec passerelle
de bus de terrain intégrée.
Protocoles de bus de terrain compatibles : EtherNet/IP, PROFINET, Modbus TCP.
18.1 Description de la passerelle de bus de terrain
Module d'affichage
Passerelle de bus de
terrain

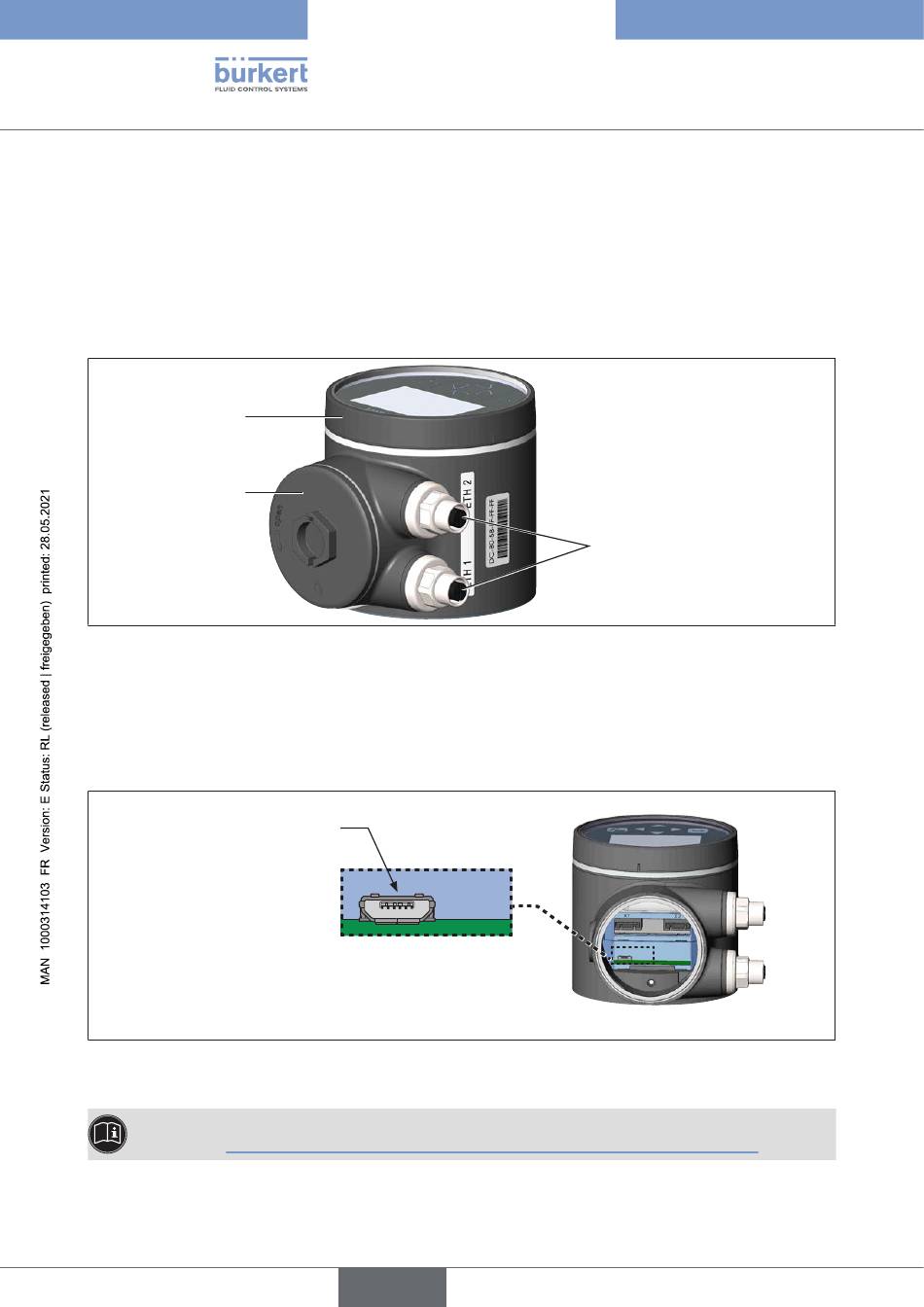

Figure 77 : Passerelle de bus de terrain avec module d'affichage
18.1.1 Accès à l'entrée maintenance büS
L'entrée maintenance büS se trouve à l'intérieur de la passerelle de bus de terrain.
Pour accéder, ouvrir le couvercle en tournant dans le dans le sens contraire des aiguilles d'une montre.
Entrée maintenance büS
Figure 78 : Entrée maintenance büS sur la variante passerelle du bus de terrain
Raccordement électrique de la passerelle de bus de terrain :
voir chapitre « 10.2 Raccordement électrique de la passerelle de bus de terrain » à la page 57.
138
Français
Types 3360 et 3361
Ethernetindustriel
Connexion bus de terrain M12
(2 ports Ethernet Switch)
