Section 4
Montage
4.3
18

Installation des cassettes de module

Les cartes analogiques du REX610 sont dans les cassettes. Les cassettes peuvent
être fixées et retirées du boîtier.
Il existe deux types de modules TC analogiques, AIC2001 et
AIC2002, qui ont des bornes de type à compression et de type de
cosses à œillet.
1. Débranchez l'unité débrochable du boîtier comme indiqué dans
Débranchement de l'unité
GUID-2CC4E199-8C17-4E71-A359-D1D9BA6F5FF8 V1 FR-FR

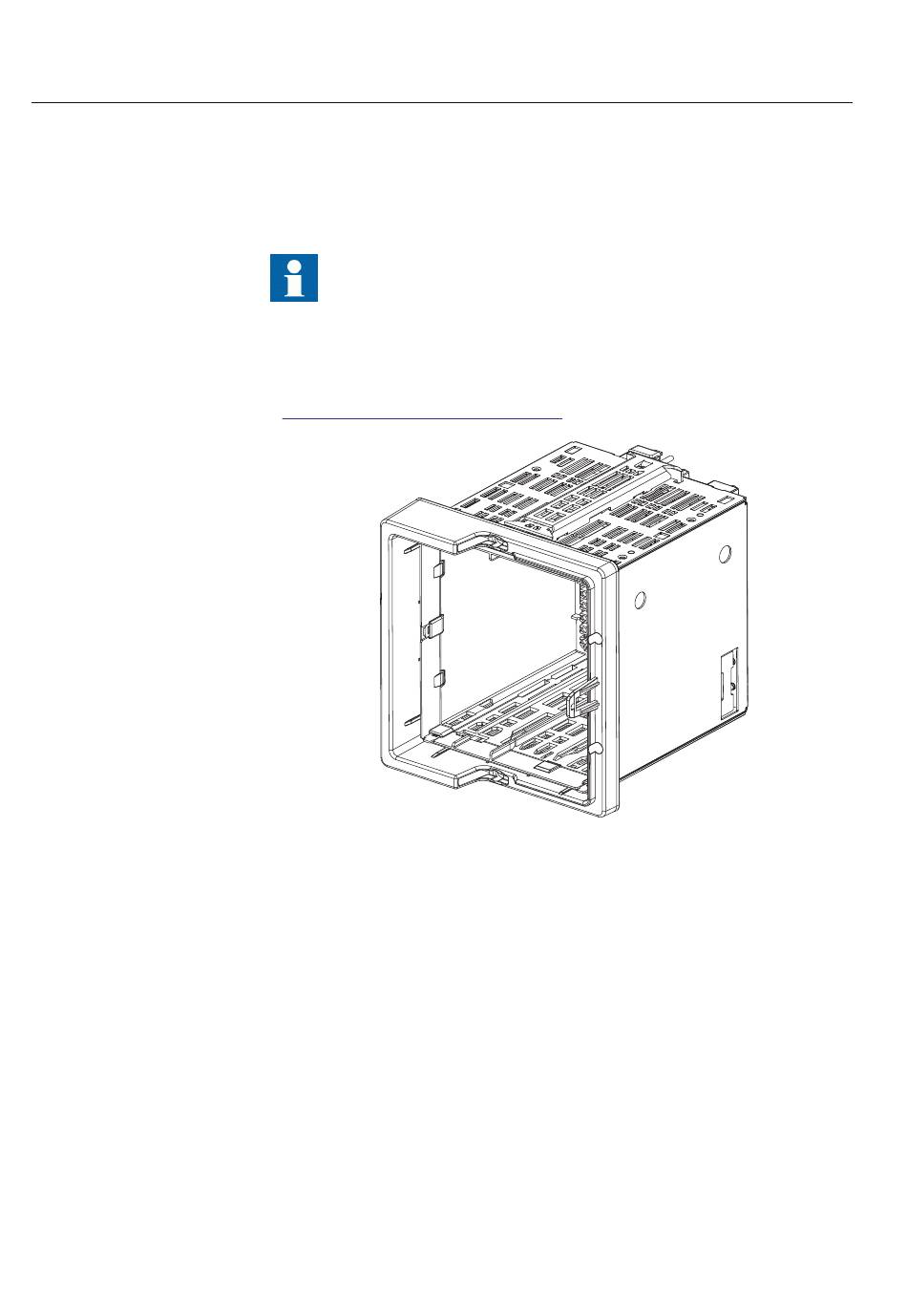

Figure 8: Unité débrochable débranchée du boîtier
2. Installez une cassette en poussant progressivement la cassette dans son
emplacement.
La cassette AIU2001 appartient à l'emplacement D qui est la plus à gauche
lorsque l'on regarde le relais depuis l'avant. Les cassettes AIC2001 et
AIC2002 appartiennent à l'emplacement C et sont conçues de manière à ne
pas pouvoir être interchangées.
débrochable.
