2NGA001380 A
3.2.2
REX610
Manuel de l'utilisateur
1
REX610
Events
Settings
Configuration
Monitoring
3
GUID-D34F760A-B650-4287-B798-F0494E6A63AA V1 FR-FR

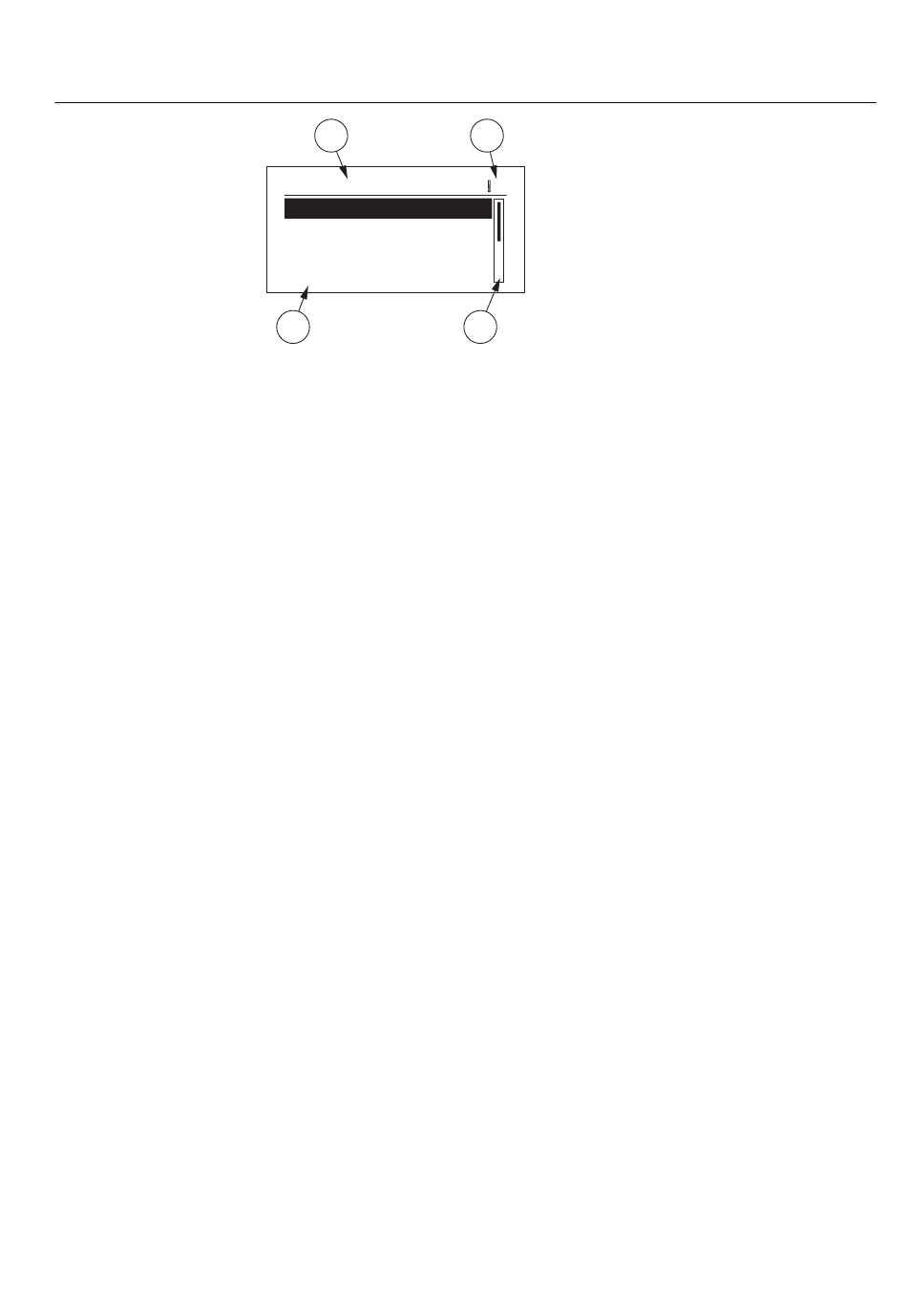

Figure 3: Disposition de l'afficheur
1 En-tête
2 Icône
3 Contenu
4 Barre de défilement (affichée si nécessaire)
• La zone d'en-tête en haut de l'afficheur indique l'emplacement actuel dans la
structure du menu.
• La zone d'icônes située dans le coin supérieur droit de l'afficheur indique
l'action en cours ou le niveau de l'utilisateur.
L'action en cours est indiquée par les caractères suivants :
• U: Police/Micrologiciel en cours de mise à jour
• S : Les paramètres sont en cours d'enregistrement
• ! : Avertissement et/ou indication
Le niveau d'utilisateur actuel est indiqué par les caractères suivants :
• V: Observateur
• O : Opérateur
• E: Ingénieur
• A : Administrateur
• La zone de contenu affiche le contenu du menu.
• Si le menu contient plus de lignes que l'afficheur ne peut en montrer à la fois,
une barre de défilement s'affiche sur la droite.
L'afficheur est mis à jour soit de manière cyclique, soit en fonction des
modifications apportées aux données sources telles que les paramètres ou les
événements.

Voyants

L'IHML comprend trois indicateurs de protection dans le coin supérieur droit :
Prêt, Démarrage et Déclenchement
Vue d'ensemble REX610
2
! A
4
Section 3
15
