3 Installation mécanique
3.1 Montage/démontage des modules optionnels et des claviers
Mettre le variateur hors tension avant de procéder au montage/démontage du module optionnel. Le non-respect de cette précaution peut
endommager le produit.
ATTENTION

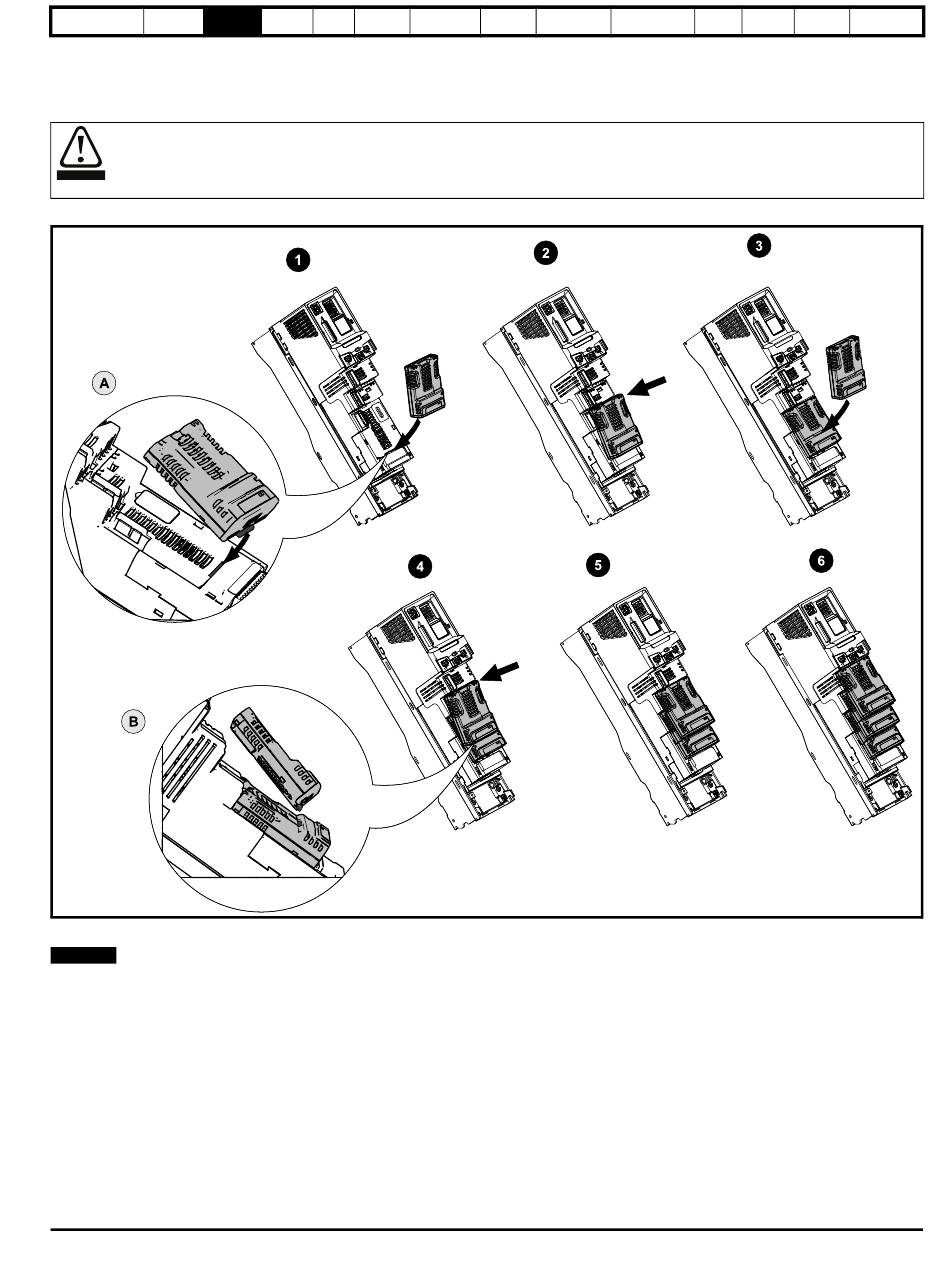

Figure 3-1 Montage d'un module optionnel standard
Montage du premier module optionnel
NOTE
Les emplacements des modules en option doivent être utilisés dans l'ordre suivant: emplacement 3, emplacement 2 et emplacement 1
(voir la section 2.7 Options à la page 16 pour le numéro des emplacements).
• Déplacer le module optionnel dans le sens indiqué (1).
• Aligner et insérer la patte du module optionnel dans l'emplacement (2) cette opération est mise en évidence sur la vue détaillée (A).
• Enfoncer le module optionnel jusqu'à ce qu'il s'emboîte.
Montage du deuxième module optionnel
• Déplacer le module optionnel dans le sens indiqué (3).
• Aligner et insérer la patte du module optionnel dans l'emplacement prévu sur le module optionnel installé précédemment (4); cette opération est
mise en évidence sur la vue détaillée (B).
• Enfoncer le module optionnel jusqu'à ce qu'il s'emboîte. L'image (5) illustre deux modules optionnels entièrement montés.
Montage du troisième module optionnel
• Répéter les opérations susmentionnées.
Il est possible d'utiliser pour ce variateur les trois modules optionnels simultanément; l'image (6) illustre les trois modules installés.
