2.3

Valeurs nominales

Le variateur a deux valeurs de puissance nominale.
Le réglage du courant nominal du moteur détermine les valeurs
nominales applicables : surcharge maximum ou surcharge réduite.
Les deux puissances disponibles sont compatibles avec les moteurs
conformes à la norme CEI60034.

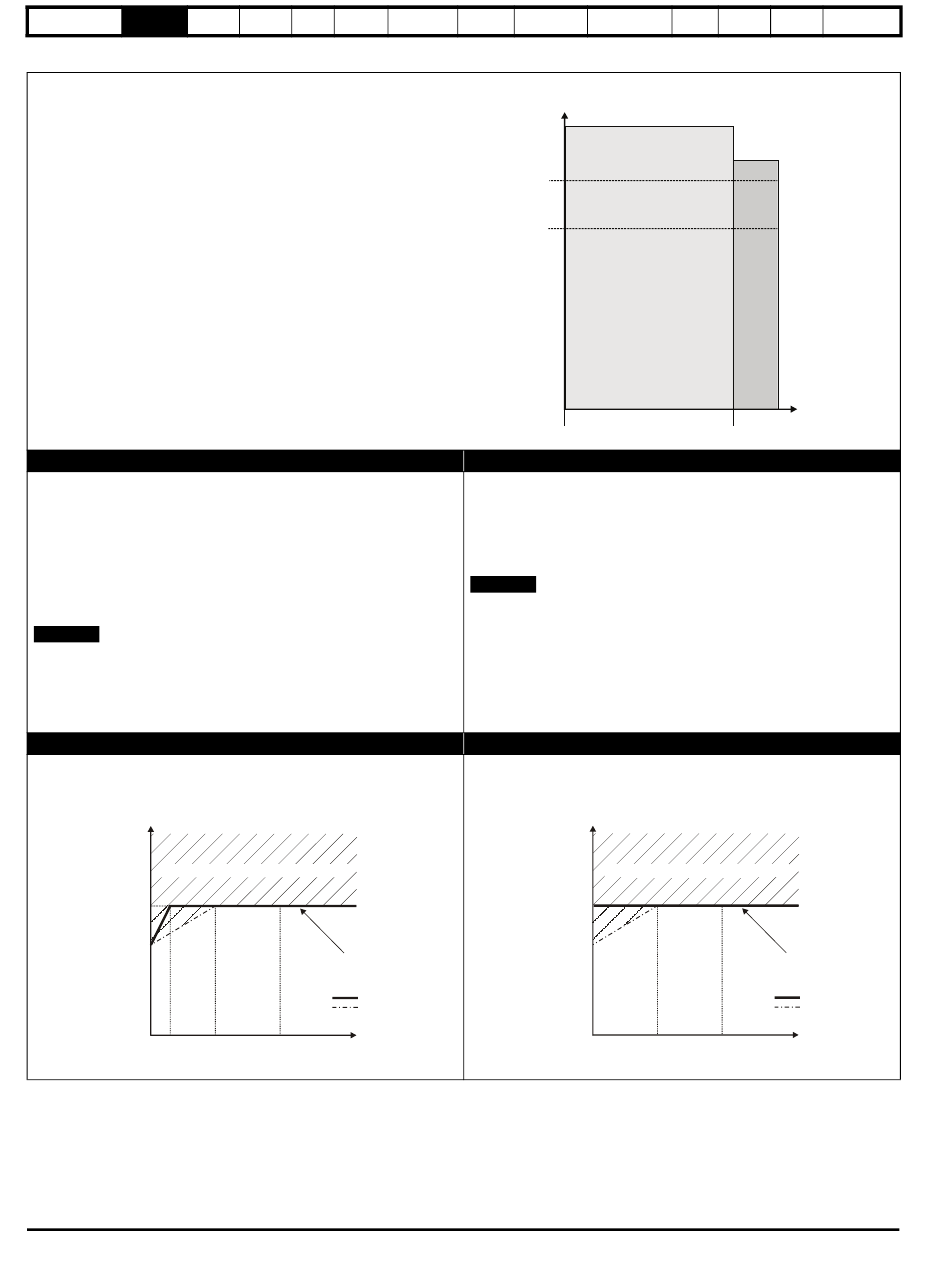

Le graphique ci-contre présente la différence existant entre Surcharge
réduite et Surcharge maximum en termes de limite de courant nominal
permanent et de surcharge transitoire.
Surcharge réduite
Pour les applications utilisant des moteurs asynchrones autoventilés
(TENV/TEFC), nécessitant une faible capacité de surcharge et
n'exigeant pas l'utilisation du couple maximal à basse vitesse
(par exemple, ventilateurs, pompes).
Les moteurs asynchrones autoventilés (TENV/TEFC) nécessitent une
protection renforcée contre les surcharges en raison de la baisse de
refroidissement du ventilateur à basse vitesse. Pour obtenir un niveau
de protection correct, le logiciel l²t agit en fonction de la vitesse.
Le graphique l'illustre ci-dessous.
NOTE
La vitesse à laquelle la protection basse vitesse est activée peut être
modifiée via le paramètre du Mode de protection thermique basse
vitesse (04.025). La protection est activée lorsque la vitesse du moteur
est inférieure à 15 % de la vitesse de base lorsque Pr 04.25 = 0
(valeur par défaut) et inférieure à 50 %, lorsque Pr 04.25 = 1.
Fonctionnement de la protection l²t du moteur
La protection l²t du moteur est définie comme illustré ci-dessous et elle
est compatible avec :
• Les moteurs asynchrones autoventilés (TENV/TEFC)
Courant total moteur
(Pr 04.001) sous forme
de pourcentage du
La protection I
courant nominal
moteur
100 %
70 %
15 % 50 %
12
Installation Mise en Paramètres Mise en marche
électrique service de base
2 t fonctionne dans cette zone
Courant de sortie
permanent maximal
autorisé
Pr 04.025 = 0
Pr 04.025 = 1
Vitesse moteur en pourcentage
100 %
de la vitesse de base
Communication
Optimisation
du moteur avec le variateur
Courant de sortie
disponible
Courant perma-
nent maximum
(au dessus de
50 % de la vitesse
de base) -
Surcharge
réduite
Courant
permanent
maximum -
Surcharge
maximum
avec capacité élevée de surcharge
Surcharge maximum (par défaut)
Pour les applications exigeant un couple constant ou une haute capacité
de surcharge, ou bien un couple maximal à basse vitesse (par exemple,
enrouleurs, palans).
Par défaut, la protection thermique est paramétrée pour protéger les
moteurs asynchrones avec ventilation forcée et les servomoteurs
à aimants permanents.
N
NOTE
Pour une application avec un moteur asynchrone autoventilé
(TENV/TEFC) nécessitant une protection thermique renforcée pour les
vitesses inférieures à 50 % de la vitesse de base, on peut activer cette
protection en réglant le Mode de protection thermique basse vitesse
(04.025) = 1.
Par défaut, la protection l²t du moteur est compatible avec :
• les moteurs asynchrones avec ventilation forcée
• les servomoteurs à aimants permanents
Courant total moteur
(Pr 04.001) sous forme
de pourcentage du
courant nominal moteur
100 %
70 %
Guide de mise en service - Contrôle de l'Unidrive M700 / M701 / M702
Fonctionnement de API Paramètres
la carte média NV embarqué avancés
Limite de surcharge -
Surcharge maximum
Limite de surcharge -
Surcharge réduite
Surcharge maximum - Surcharge
réduite
La protection I 2 t fonctionne dans cette zone
50 % 100 %
Vitesse moteur en pourcentage
de la vitesse de base
Informations sur
Diagnostics
la conformité UL
Courant nominal
moteur défini
dans le variateur
Courant de sortie
permanent maximal
autorisé
Pr 04.025 = 0
Pr 04.025 = 1
