Conseils pour l'étude Vitovent 300-C

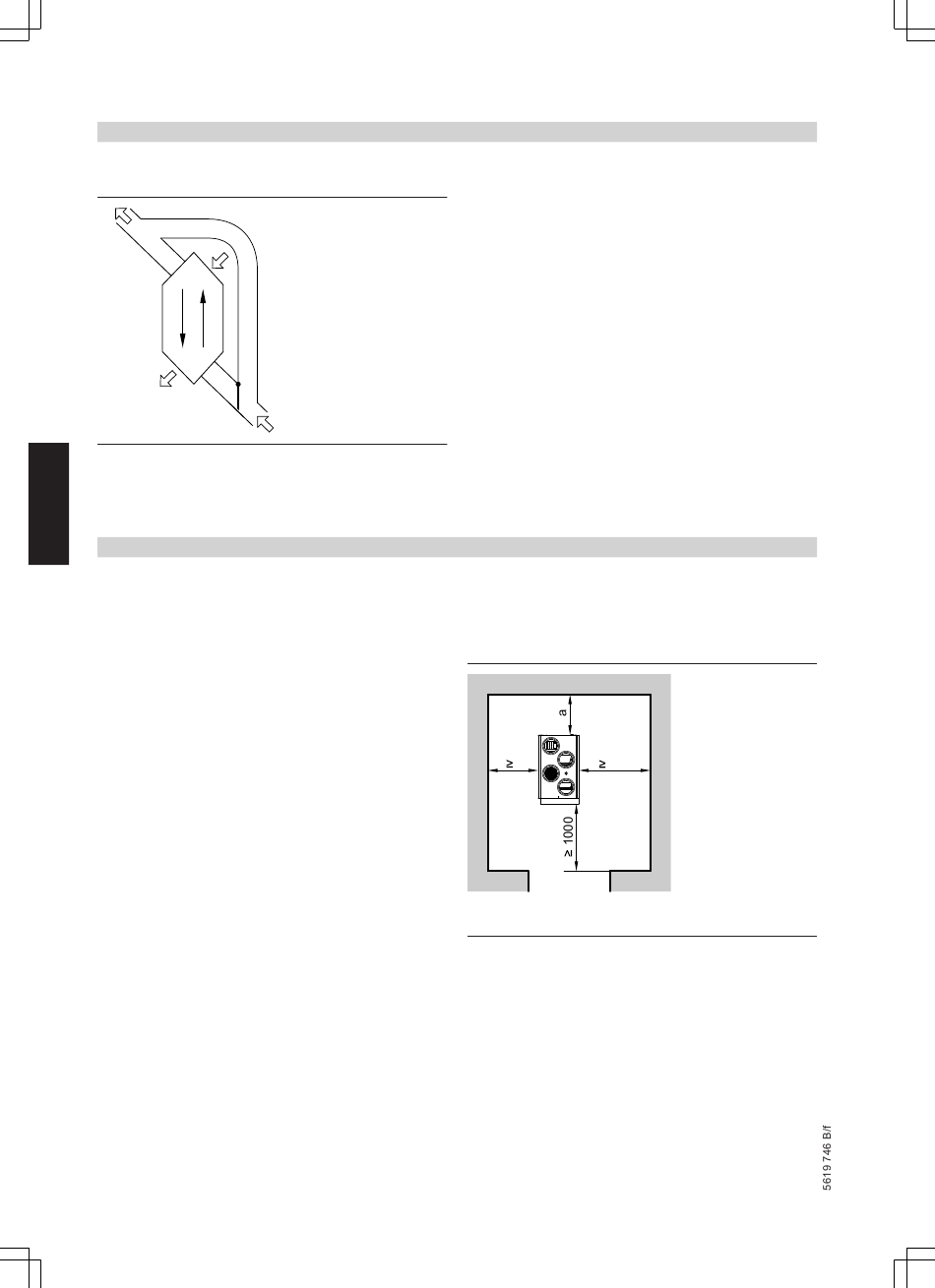

9.6 Fonctionnement sans récupération de chaleur (p. ex. en été)
A
D
B
E
10
A Air admis
B Air extrait
Conseils pour l'étude Vitovent 300-F
10.1 Mise en place
Conditions requises pour l'installation
■ L'appareil de ventilation doit être installé de préférence dans l'en-
veloppe hermétique et calorifugée du bâtiment.
■ Le Vitovent 300-F peut être monté uniquement à proximité de la
pompe à chaleur. Observer la longueur de la conduite de raccor-
dement : Voir page 63.
■ L'appareil de ventilation doit être installé dans un endroit sec et
hors gel.
■ Les goulottes vers les zones d'évacuation et d'admission d'air doi-
vent être courtes.
■ Les conduits d'admission et d'évacuation d'air, qui traversent des
zones non chauffées du bâtiment, doivent être isolés avec des
matériaux étanches à la diffusion de vapeur. Ceci n'est pas utile si
l'on utilise du tube ou des coudes en PPE.
■ Un boîtier de raccordement est nécessaire pour l'alimentation
électrique.
■ L'évacuation des condensats doit être raccordée à une conduite
d'évacuation eaux usées.
■ L'appareil de ventilation doit être accessible pour permettre les tra-
vaux d'entretien.
■ La commande à distance (accessoire de la pompe à chaleur) doit
être installée dans un emplacement central, par ex. séjour, cuisine
ou vestibule.
■ Nous recommandons pour la goulotte partant de l'appareil :
Ensemble de raccordement pour Vitovent 300-F, réf. ZK01 384
Remarque
Observer en plus les exigences liées à la mise en place de la pompe
à chaleur. Voir les "documents d'étude des pompes à chaleur".
Pièces d'installation possibles :
■ Local technique indépendant, rangement ou cellier au rez-de-
chaussée
■ Cave
Remarque
Observer les valeurs acoustiques au niveau du manchon d'air
extrait. Prévoir un piège à sons en fonction de l'installation afin de
respecter les valeurs limites légales.
VIESMANN
60
(suite)
C
C Air extérieur
D Air évacué
E Clapet de bipasse (ouvert)
Lorsque le bipasse est actif (clapet de bipasse ouvert), le débit volu-
mique de l'air contourne à 100 % l'échangeur de chaleur et l'air exté-
rieur filtré est amené dans la zone d'admission d'air.
Mise en place à une distance quelconque d'un mur
0
400
A
Exemple de mise en place à gauche sur un mur
A Vitovent 300-F
a
≥ 80 mm
80 mm ≤ a ≤ 150 mm:
■ La gaine d'air extrait (tube/coude en PPE) ne peut pas être guidée
horizontalement vers l'extérieur à travers le mur arrière.
a ≥ 150 mm :
■ La gaine d'air extrait (tube/coude en PPE) peut être guidée hori-
zontalement vers l'extérieur à travers le mur arrière. Utiliser des
coudes en PPE de 90°.
