Conseils pour l'étude Vitovent 200-C
C
D
A
E
A Vitovent
B Air évacué
C Air admis
D Air extérieur
E Air extrait

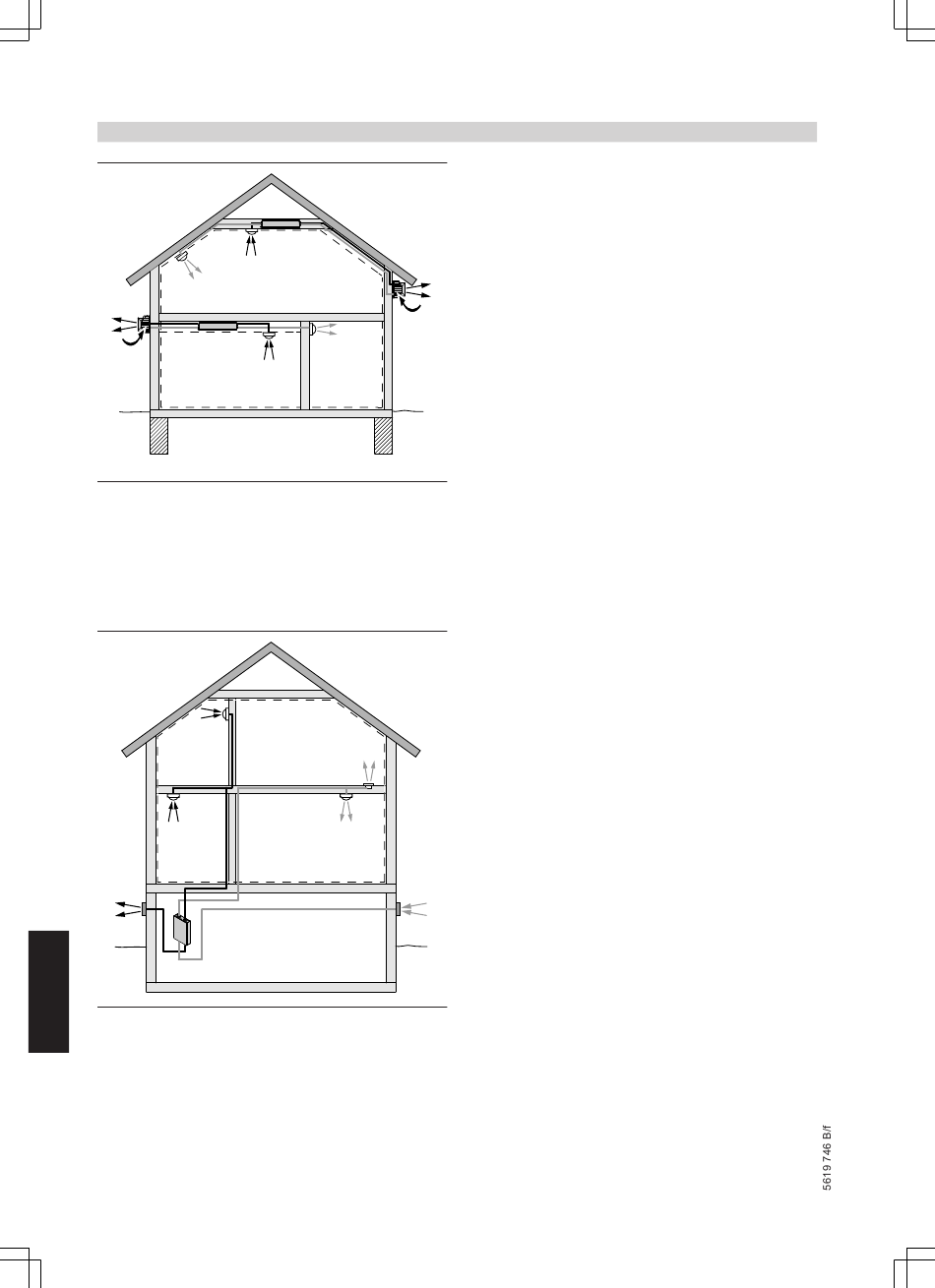

Mise en place dans la cave non chauffée
B
B
E
A
7
A Vitovent
B Air évacué
C Air admis
D Air extérieur
E Air extrait
VIESMANN
48
(suite)
A
B
C
B
C
C
■ Appareil de ventilation sous le plafond
■ Gaine sous le plafond ou en soupente
■ Admission et évacuation d'air par des bouches d'air et des vannes
placées dans les parois intermédiaires.
Avantages
■ Pas de traversée inutile de l'enveloppe du bâtiment hermétique
■ Un seul niveau de montage pour la distribution de l'air
D
E
■ Conduit plat dans la chape de l'étage
■ Admission et évacuation d'air pour le rez-de-chaussée par des
bouches d'air au plafond
■ Admission d'air pour l'étage par des sorties de plancher
■ Evacuation d'air pour l'étage par des gaines d'évacuation d'air
dans les parois intermédiaires
Avantage
■ Un seul niveau de montage pour la distribution de l'air
Inconvénients
■ Les gaines dans la zone non chauffée doivent être isolées et étan-
ches à la diffusion de vapeur.
■ Le cas échéant, réaliser les gaines d'admission et d'évacuation
d'air dans un tube DN 160 ou DN 180.
■ Respecter une distance mini. de 2 m pour l'air extérieur / air extrait
ou séparer les débits volumiques d'air par un angle du bâtiment.
■ La cave doit être protégée du gel.
D
