Conseils pour l'étude Vitovent 300-F
Pos.
Désignation
Générateur de chaleur
Interface vers la pompe à chaleur avec régulation Vitotronic 200, type WO1C
1
zP
Réservoir tampon
Sonde de température réservoir tampon PTS
zQ
zW
Sonde de température de départ installation VTS (en option)
Circuit de chauffage sans vanne mélangeuse A1/HK1
Circuit de chauffage de ventilation avec Vitovent 300-F
oP
Commande à distance Vitotrol 300-B (pour tous les circuits de chauffage, accessoires de la pompe à chaleur)
oQ
Registre d'appoint hydraulique, intégré dans le Vitovent 300-F (accessoire)
oE
Pompe de circuit de chauffage
oZ
Circuit de chauffage avec vanne mélangeuse M2/HK2
uP
Circuit plancher chauffant/circuit de rafraîchissement
Sonde de température de départ
uE
Aquastat en guise de limitation de la température maximale pour plancher chauffant
uR
– Comme aquastat à doigt de gant
ou
– Comme aquastat à applique
Pompe de circuit de chauffage
uZ
uU
Vanne mélangeuse 3 voies pour circuit de chauffage
Servo-moteur de la vanne mélangeuse 3 voies
Circuit de chauffage avec vanne mélangeuse M3/HK3 (BUS KM)
Circuit de chauffage radiateurs M3/HK3
q-P
q-E
Sonde de température de départ VTS
Equipement de motorisation pour vanne mélangeuse
q-T
q-Z
Pompe de circuit de chauffage
Vanne mélangeuse 3 voies pour circuit de chauffage
q-U
Servo-moteur de la vanne mélangeuse 3 voies

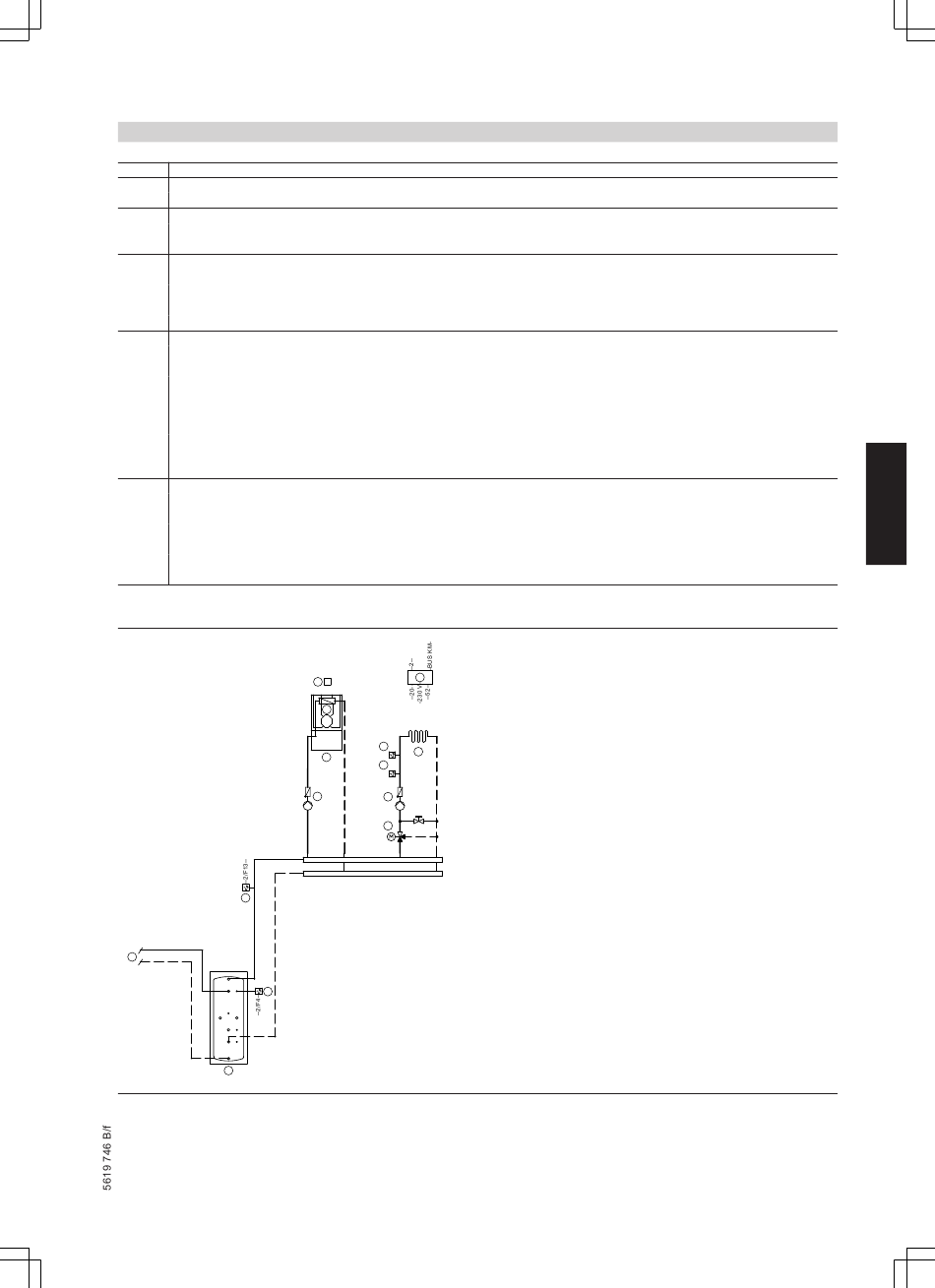

Pompe à chaleur avec 2 circuits de chauffage
