Régulation/Module de commande Vitovent 300-F
Surveillance de protection contre le gel
Le régulateur de l'appareil de ventilation contrôle l'utilisation du
registre de préchauffage électrique si la température de l'air baisse
en dessous de 2 °C. Jusqu'à –15 °C mini., la puissance du registre
de préchauffage est augmenté en continu en fonction des besoins
afin de garantir un fonctionnement équilibré et constant de l'appareil
de ventilation (fonction selon les critères pour maison passive). Si la
puissance du registre de préchauffage ne suffit pas pour garantir un
fonctionnement équilibré en cas de températures extérieures
< –15 °C, les niveaux de ventilation sont réduites par paliers jusqu'à
la coupure. La fonction de ventilation est rétablie automatiquement
lorsque la température s'élève.
Circuit de chauffage de ventilation
■ La sonde de température extérieure (comprise dans le matériel
livré avec la pompe à chaleur, Caractéristiques techniques, voir les
"documents d'étude des pompes à chaleur") doit être raccordée à
la régulation de pompe à chaleur.
■ Si le circuit de chauffage de ventilation est alimenté par le réser-
voir tampon de l'installation de chauffage, ce réservoir tampon doit
disposer d'une sonde de température tampon. (raccordement sur
la régulation de pompe à chaleur).
■ La sonde de température tampon n'est pas nécessaire si le réser-
voir tampon (25 l, accessoire) pour le circuit de chauffage de venti-
lation est intégré dans l'appareil de ventilation.
15.2 Données techniques de la Vitotronic 200, type WO1C
Général
Tension nominale
230 V~
Fréquence nominale
50 Hz
Intensité nominale
6 A
Classe de protection
I
Plage de température
– de fonctionnement
0 à +40 °C
Utilisation dans des pièces d'habitation
et des chaufferies (conditions ambian-
tes normales)
– de stockage et de trans-
port
–20 à +65 °C
Plage de réglage de la
10 à +70 °C
température ECS
Plage de réglage des courbes de chauffage et de rafraîchissement
– Pente
0 à 3,5
– Parallèle
–15 à +40 K

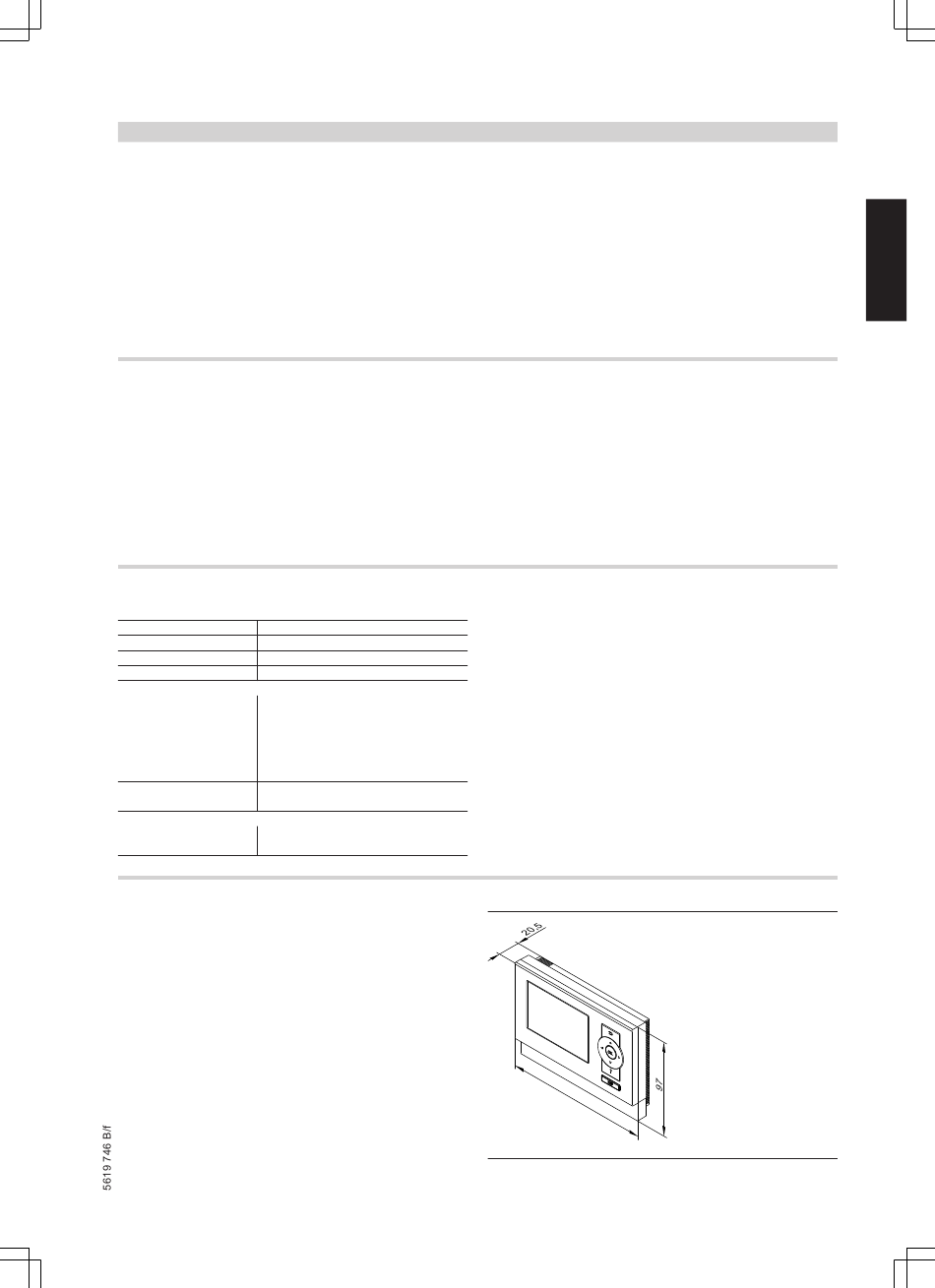

15.3 Commande à distance
Les fonctions de régulation les plus importantes pour la ventilation
sont également disponibles sur les commandes à distance
Vitotrol 300-B et Vitotrol 300-RF (accessoires pour la pompe à cha-
leur). La commande à distance doit être raccordée à la régulation de
pompe à chaleur. Autres fonctions et données techniques de la
Vitotrol 300-B : voir les documents d'étude des pompes à chaleur.
VITOVENT
(suite)
Alimentation électrique de la pompe de bouclage ECS
Les pompes de bouclage ECS avec leur propre régulation interne
doivent être raccordées via une alimentation électrique indépen-
dante. L'alimentation électrique via la régulation Vitotronic ou via
l'accessoire Vitotronic n'est pas autorisée.
