Conseils pour l'étude de tous les appareils de ventilation
11.12 Protection contre le gel
L'appareil de ventilation possède une fonction de mise hors gel afin
que l'eau de condensation produite dans l'échangeur de chaleur
lorsque les températures extérieures sont basses ne gèle pas.
Vue d'ensemble des mesures de protection contre le gel
Appareil de ventilation
Vitovent 200-C
Vitovent 300-W, types
H32S B300/H32E B300
Vitovent 300-W, types
H32S B400/H32E B400
Vitovent 300-C
Vitovent 300-F
Sans registre de préchauffage externe
La régulation des débits volumiques de l'air se fait en fonction de la
température de l'air extérieur et des pertes de charge sur l'échan-
geur de chaleur à contre-courant ou l'échangeur de chaleur enthalpi-
que. Pour assurer la protection contre le gel, le débit volumique de
l'air admis est réduit, si nécessaire jusqu'à l'arrêt des ventilateurs.
Ainsi, la chaleur de l'air évacué permet de protéger du givre l'échan-
geur de chaleur. La régulation contrôle en permanence si et à quelle
vitesse le ventilateur d'admission d'air peut fonctionner.
11

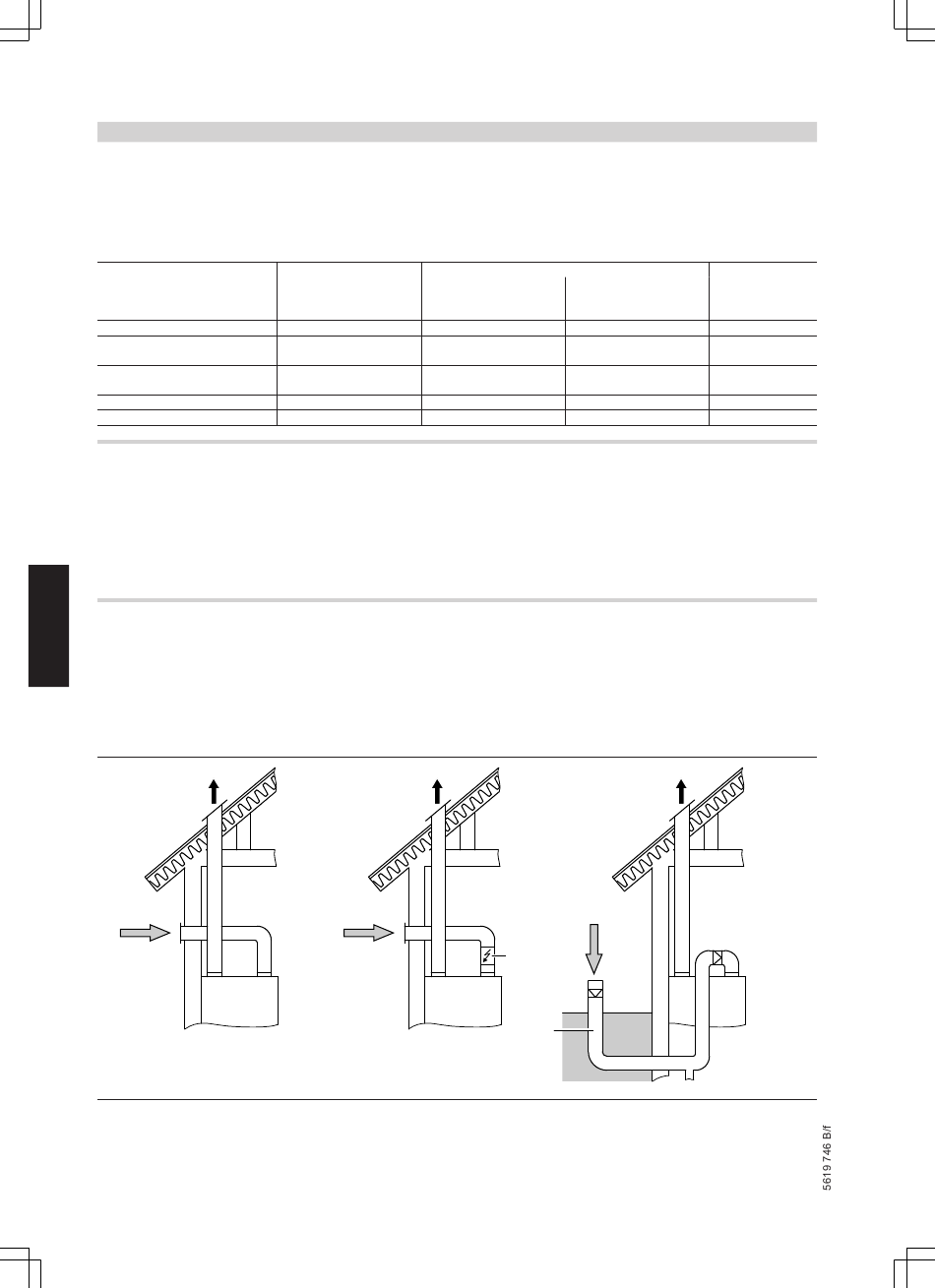

Avec registre de préchauffage externe/échangeur géothermique
Pour empêcher la réduction fréquente du débit volumique de l'air ou
l'arrêt des ventilateurs, il convient de préchauffer l'air extérieur au
moyen d'un registre de préchauffage électrique (accessoire) ou d'un
échangeur géothermique (non fourni).
A
A Air extérieur
B Registre de préchauffage électrique (accessoire)
ou
C Echangeur géothermique (à fournir par l'installateur)
VIESMANN
72
Sans registre de pré-
Registre de préchauffage électrique
chauffage : réduction
Montage dans l'appareil
du débit volumique d'air
de ventilation
admis
X
Réf. ZK01 769
X
Intégré en usine
X
Intégré en usine
X
Intégré en usine
X
—
A
(suite)
Montage dans la gaine
d'air extérieur
—
Réf. 7521 195
Réf. 7521 196
Réf. ZK01 382
Matériel livré
Remarque
Vitovent 300-C, Vitovent 300-F et Vitovent 300-W possèdent d'usine
un registre de préchauffage électrique. Le débit volumique de l'air
admis n'est réduit que si la puissance du registre de préchauffage
ne suffit plus pour la protection contre le gel de l'échangeur de cha-
leur.
Remarque
■ Pour une maison passive, nous recommandons toujours d'utiliser
un registre de préchauffage électrique externe (accessoire) ou un
échangeur géothermique (non fourni).
■ Lorsque l'appareil de ventilation est utilisé en association avec un
foyer avec cheminée, la protection contre le gel doit être assurée
par un registre de préchauffage électrique (accessoire) ou un
échangeur géothermique (non fourni).
A
B
D
C
D Filtre grossier
E Boîte à filtre air extérieur (accessoire)
F Evacuation des condensats
Echangeur géo-
thermique
Sur le chantier
Sur le chantier
Sur le chantier
Sur le chantier
Sur le chantier
E
F
