4 - PRISE EN MAIN DE LA REGULATION PRO-DIALOG PLUS

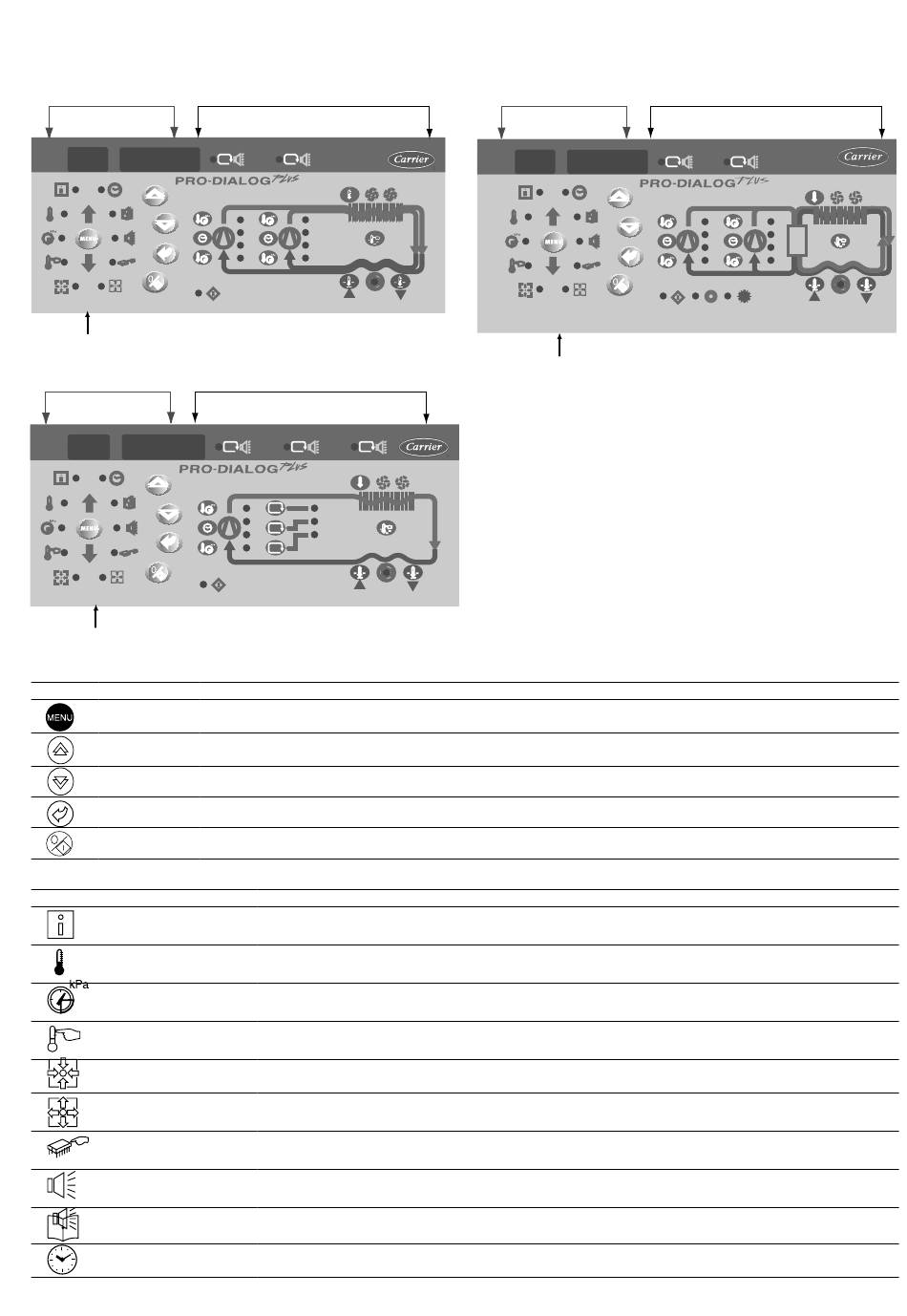

4.1 - Caractéristiques générales de l'interface utilisateur
Interface de type refroidisseur à air bi-circuit
interface principale
bloc menu
Interface de type refroidisseur à air tri-circuit
interface principale
bloc menu
INTERFACE PRINCIPALE
TOUCHE NOM
menu
flèche vers le haut Permet de faire défiler les numéros d'items de menu (dans l'afficheur à deux digits).
flèche vers le bas
entrée
marche/arrêt
MENUS DE L'INTERFACE PRINCIPALE
LED NOM
Menu INFORMATION
Menu TEMPERATURES
Menu PRESSIONS
Menu CONSIGNES
Menu ENTREES
Menu SORTIES /TESTS
Menu CONFIGURATIONS
Menu ALARMES
Menu HISTORIQUE
ALARMES
Menu TOTALISATIONS
synoptique
A A B B
A A
B B
synoptique
A A B B C C
A A
B B
C C
DESCRIPTION
Permet la sélection d'un menu principal. Chaque menu principal est représenté par un icône.
Le menu actif est celui dont l'icône est allumé.
Lorsque le mode modification est actif, cette touche permet d'augmenter la valeur d'un paramètre
Permet de faire défiler les numéros d'items de menu (dans l'afficheur à deux digits). Lorsque le mode modification est actif, cette touche
permet de diminuer la valeur d'un paramètre
Permet, soit d'accéder au mode modification, soit de valider une modification, soit d' afficher le texte descriptif d'un item ou d'une alarme
Permet de démarrer ou d'arrêter le refroidisseur en mode local, ou de modifier son type d'exploitation.
DESCRIPTION
Affiche les paramètres généraux de fonctionnement de l'unité
Affiche les températures de fonctionnement de l'unité
Affiche les pressions de fonctionnement de l'unité
Affiche et permet de modifier les points de consigne de l'unité
Affiche l'état des entrées digitales et analogiques de l'unité
Affiche l'état et permet de tester les sorties de l'unité
Affiche et permet de modifier la configuration de l'unité
Affiche les alarmes actives
Affiche l'historique des alarmes.
Affiche les temps de fonctionnement et les nombres de démarrage de l'unité et des compresseurs
Interface de type pompe à chaleur bi-circuit
interface principale
R
bloc menu
L'interface locale permet d'afficher et de modifier un
certain nombre de paramètres de fonctionnement.
Cette interface est composée de deux parties distinctes:
l'interface principale (partie gauche) et le synoptique
(partie droite).
R
L'interface principale permet d'accéder à l'ensemble des
données et fonctions Pro-Dialog Plus. Elle est composée:
- d'un afficheur à deux digits permettant de désigner le
numéro de l'item sélectionné.
- d'un afficheur à quatre digits permettant de visualiser
le contenu de l'item sélectionné.
- De diodes et de touches permettant le contrôle marche/
arrêt de l'unité, la sélection d'un menu, la sélection
d'un item de menu et l'ajustement d'une valeur.
synoptique
A A B B
A A B B
