Position
Symbole
fig. 3-2
2 / 3
Fonction de terminal active (voir le
partie 3.4.9)
2 / 3
Fonction de protection antigel
(voir partie 3.6.5)
2 / 3
Programme horaire temporaire « Confort »
actif (voir partie 3.4.7)
2 / 3
Programme horaire temporaire « Absent »
actif (voir partie 3.4.7)
2 / 3
Programme horaire temporaire « Jour
férie » actif (voir partie 3.4.7)
2 / 3
Programme horaire temporaire
« Vacances » actif (voir partie 3.4.7)
2 / 3
Screed Program actif (voir partie 3.6.13)
5
Circuit de chauffage direct
– En fonctionnement normal, la tempé-
rature de départ actuelle t
chée en dessous.
– Sans demande de la pompe de cha-
leur, l'abréviation « ES » est affichée
au lieu de la température de départ
actuelle.
5
Circuit du mélangeur
La température actuelle de départ du circuit
de chauffage affecté est affichée en
dessous.
5
Sonde de température ambiante
La température ambiante actuelle est af-
fichée en dessous.
6
État du circuit de chauffage
– Circuit de chauffage actif (fonction de
chauffage de pièce)
– Circuit de chauffage actif (fonction de
refroidissement de pièce)
– Circuit de chauffage pas actif (pas de
transport calorifique en cours dans le
circuit de chauffage)
7
Capteur de température extérieure
La température extérieure actuelle est af-
fichée en dessous.
8
Mode de service actuel (voir chapitre 3.4.2)
Arrêt actif
Réduit actif
Chauffer actif
Mode froid actif
Eté actif
Automatique 1 actif
Automatique 2 actif
9
Préparation d'eau chaude active
Préparation d'eau chaude pas active
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
Explication
est affi-
V, BH
La régulation a commuté en mode
d'économie d'énergie
(voir partie 3.4.2). Les composants
électroniques qui ne sont pas
requis sont mis hors service.
Position
Symbole
fig. 3-2
10
État circuit de chauffage d'eau chaude
La température du ballon actuelle t
est affichée en dessous.

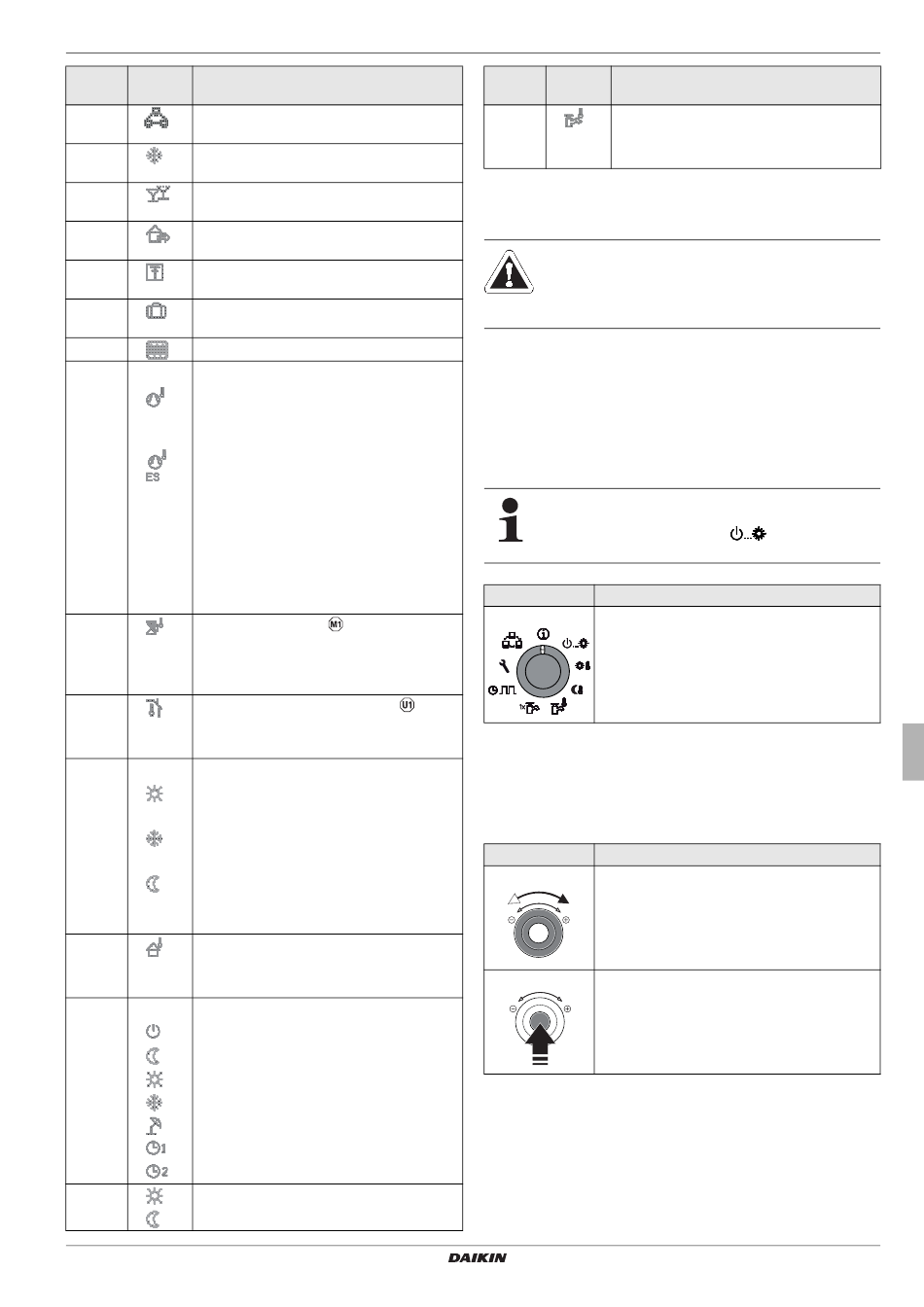

Tab. 3-1 Explication des symboles de l'écran
3.2.2 Éléments de commande
ATTENTION !
N'appuyez pas sur les touches de commandes avec
un objet dur et pointu. Cela peut entraîner des dom-
mages et des dysfonctionnements sur la régulation.
Si des combinaisons de touches spéciales ou des pressions plus
longues sur la touche sont requises pour certaines fonctions,
veuillez consulter la partie correspondante de ce manuel.
Commutateur rotatif
Les fonctions et réglages fréquemment utilisés peuvent être sé-
lectionnés rapidement et directement à l'aide du commutateur ro-
tatif (niveau fonction principale).
Quelle que soit la position du commutateur rotatif, le
Daikin Altherma EHS(X/H) fonctionne selon un mode
réglé en position « Régime »
programme spécial.
Action
Tourner
Sélection directe des niveaux de fonction prin-
cipale attribués à cette position du commuta-
teur.
Tab. 3-2 Fonction du commutateur rotatif
Molette
Le variateur permet de naviguer dans les niveaux correspon-
dants, de sélectionner et de modifier la valeur de réglage et de
valider cette modification en appuyant légèrement sur la touche.
Action
Tourner
À droite (+) : Augmentation des valeurs
À gauche (–) : Diminution des valeurs
appuyer
Confirmer un choix, effectuer un réglage, exé-
cuter une fonction.
Tab. 3-3 Fonctions du variateur
3
x
Commande
Explication
DHW1
et activé par un
Résultat
Résultat
Manuel d'utilisation
7
