La courbe de refroidissement est définie au moyen des quatre
paramètres suivants :
1. [Start Rafr T-ext]
2. [Rafr max T-ext]
3. [Val Dép Rafr]
4. [Val max Dép Rafr]
Pendant la régulation de la température de départ de consigne
selon les éléments, l'utilisateur peut modifier la température de
départ avec le paramètre [Corr val cons Rafr] de 5 °C maximum
vers le haut ou vers le bas. La température est limitée par le pa-
ramètre [Val min Dép Rafr] vers le bas.
1
Paramètre [Start Rafr T-ext]
2
Paramètre [Rafr max T-ext]
3
Paramètre [Val Dép Rafr]
4
Paramètre [Val max Dép Rafr]
5
Paramètre [Val min Dép Rafr]
6
Température ambiante de consigne
7
Mode de refroidissement possible

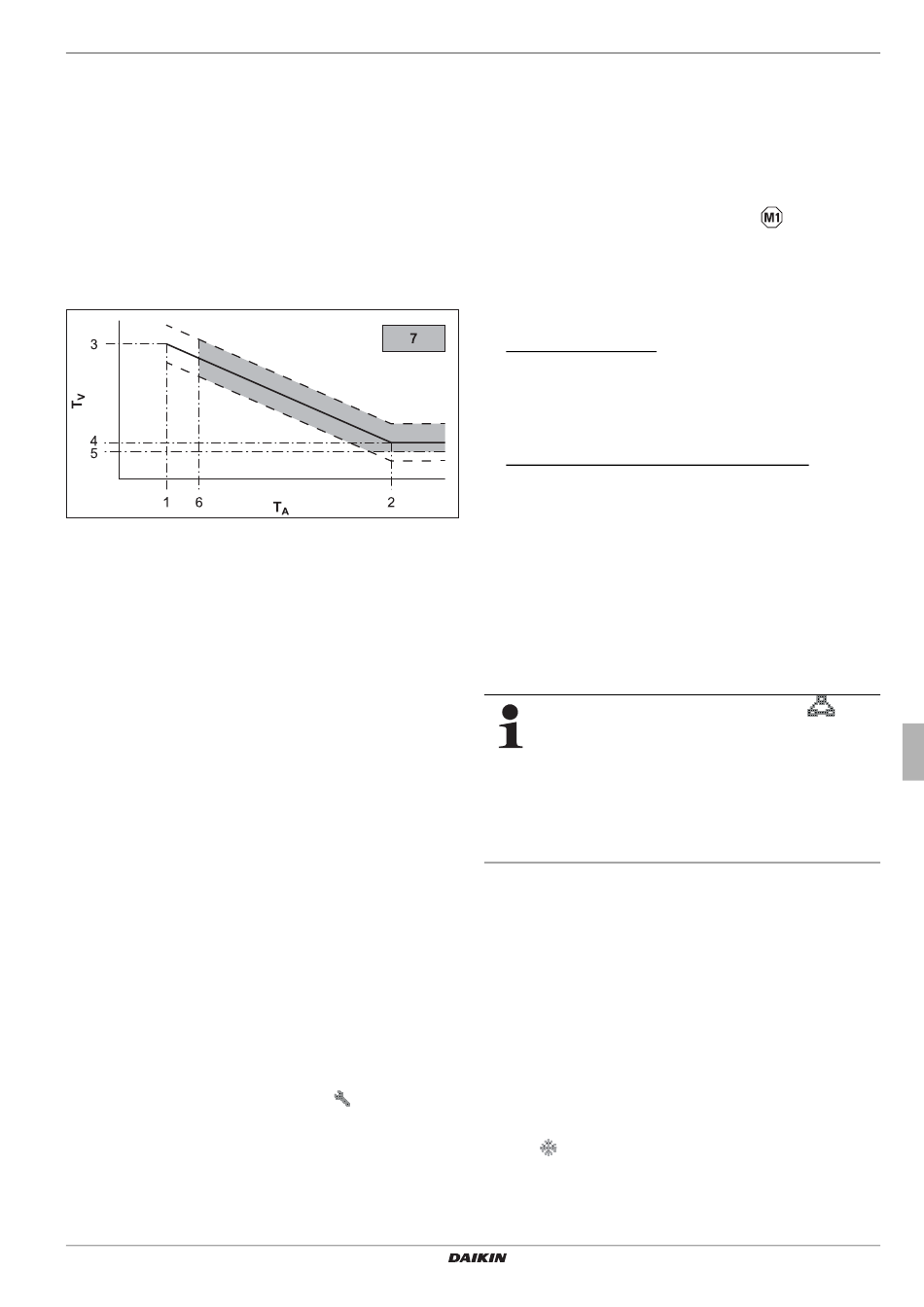

Fig. 3-15 Courbe de refroidissement dépendant des paramètres
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent dans le chapitre 5.2.3.
3.6.4 Réglage de la température de départ variable
selon les conditions météorologiques
Si le réglage de la température de départ variable selon les
conditions météorologiques est actif, la température de consigne
de départ (voir Info-paramètres [T-gén consigne], chapitre 5.10)
est déterminée automatiquement en fonction de la température
extérieure selon la courbe de chauffage/refroidissement réglée.
Avec le capteur optionnel de température extérieure RoCon
OT1, pouvant être installé côté nord du bâtiment, la régulation de
la température variable selon les conditions météorologiques est
encore plus précise. Si aucun RoCon OT1 n'est installé, la Ré-
gulation RoCon HP la valeur de la température extérieure qui est
mesurée sur l'unité extérieure de la pompe à chaleur.
Si le régulateur d'ambiance (EHS157034) est raccordé en plus
au Daikin Altherma EHS(X/H), les températures de départ de
consigne sont réglées selon les conditions météorologiques et la
température ambiante (voir tab. 5-3 / tab. 5-16, paramètre
[Influence amb]). L'activation ou la désactivation de cette fonction
s'effectue à l'aide du paramètre [HC Function] avec le commu-
tateur rotatif en position « Configuration »
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
T
Température exté-
A
rieure
T
Température de dé-
V
part
―
Courbe de refroidisse-
ment
---
Décalage parallèle
possible de la courbe
de refroidissement
dans le niveau
« Config circuit chauf ».
– Paramètre [HC Function] = 0 : Réglage de la température de
départ variable selon les conditions météorologiques
– Paramètre [HC Function] = 1 : Réglage selon la température
de départ de consigne fixe
– En mode de chauffe : Paramètre [T départ Jour] ou para-
mètre [T départ Nuit]
– En mode de refroidissement : Paramètre [T-départ froid]
Avec un module mélangeur raccordé
Le réglage de la courbe de chauffage/ de refroidissement et l'ac-
tivation de la régulation de la température de départ en fonction
de la température extérieure pour le circuit de chauffage affecté
se font de la manière décrite ci-avant.
Il existe la possibilité d'exploiter le circuit de chauffage affecté
comme
a) Extension du mélangeur
La température extérieure provenant de la sonde de
température extérieure raccordée au Daikin Altherma
EHS(X/H) est transmise au module mélangeur via le bus
CAN.
ou bien comme
b) Extension du mélangeur avec régulation de zone
Il faut raccorder sur le module mélangeur une sonde de tem-
pérature extérieure séparée (RoCon OT1). Le circuit de
chauffage affecté est régulé en fonction de la température
extérieure pertinente pour cette zone.
Avec la fonction de terminal activée, le module mélangeur peut
être commandé via la Régulation RoCon HP du Daikin Altherma
EHS(X/H) et on peut effectuer les réglages pour le circuit de
chauffage affecté.
En connexion avec la station de régulation d'ambiance
EHS157034, le module mélangeur du circuit de chauffage affecté
peut également effectuer la régulation de manière autonome et
indépendamment du Daikin Altherma EHS(X/H).
Si, dans la position du commutateur rotatif
raît le message de non-attribution, l'unité de com-
mande n'a encore reçu aucune adresse de terminal
valable.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
Daikin.
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent aux chapitres 5.2.3 et 5.13.2.
3.6.5 Fonction de mise hors gel
Avec une température extérieure en-dessous de la valeur du
paramètre [T-hors gel], la pompe de circulation de chaleur inté-
grée est allumée pour éviter le gel de l'installation de chauffage.
De plus, les sondes de départ, de ballon et de température am-
biante raccordées sont surveillées en permanence. Si la tempé-
rature mesurée tombe en dessous de 7 °C sur un de ces capteurs
(avec une température ambiante inférieure à 5 °C), la fonction de
protection antigel est également activée.
Lorsque la fonction de protection antigel est active, l'écran de la
Régulation RoCon HP affichage dans l'affichage standard le
symbole
à côté de l'heure.
Si la température de départ du chauffage tombe en dessous de
7 °C, le Daikin Altherma EHS(X/H) jusqu'à ce que la température
de départ du chauffage ait atteint au moins 12 °C.
3
x
Commande
appa-
Manuel d'utilisation
21
