4 x Première mise en service
1 LED rouge - Clignotante : Défaut interne
(le code de défaut est transmis via le bus CAN à
l'unité de commande affectée)
- Allumée : Sous-tension de l'horloge interne après
panne de courant (> 10 h)
2 LED verte - Allumée : Affichage de fonctionnement, module
mélangeur allumé
3 LED verte - Allumée : Communication CAN établie
4 LED verte - Allumée : Pompe du circuit de la vanne de mé-
lange allumée
5 LED verte - Allumée : Le mélangeur
commandé
6 LED verte - Allumée : Le mélangeur
mandé

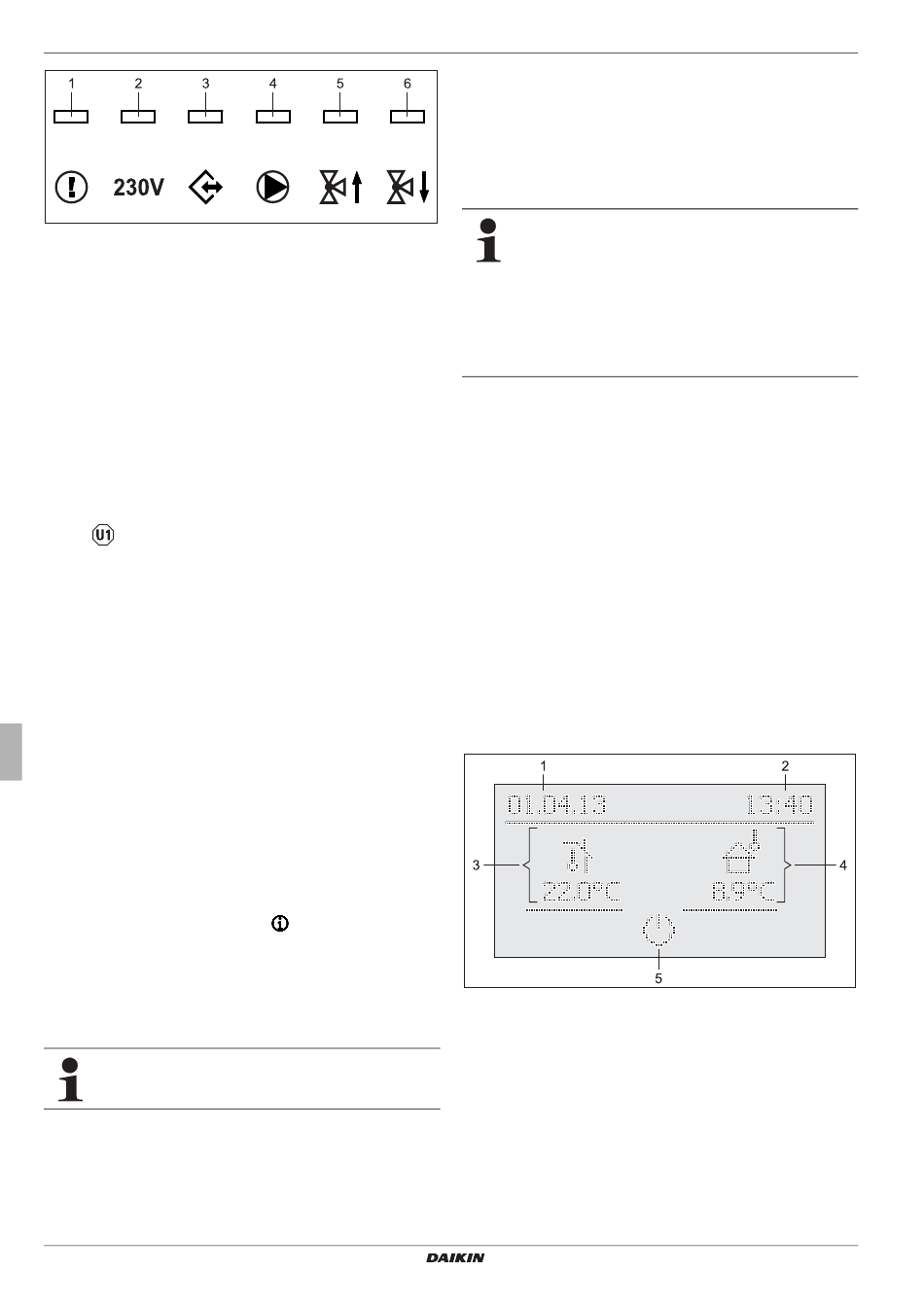

Fig. 4-2 Explication des symboles des affichages d'état EHS157068
4.2.2 Mise en service de la station domestique
EHS157034
La station domestique EHS157034 peut être utilisée comme
a) Unité de commande à distance du Daikin Altherma
EHS(X/H),
b) Unité de commande du circuit du mélangeur (comme exten-
sion du circuit du mélangeur ou comme régulation autonome
du circuit du mélangeur),
c) Thermostat d'ambiance pour la Daikin Altherma EHS(X/H),
d) L'unité de commande à distance de l'ensemble du système
de RoCon (avec fonction de terminal activée)
peut être utilisée.
La station domestique doit être reliée à l'aide d'une ligne de bus
CAN avec une régulation RoCon montée dans un Daikin Al-
therma EHS(X/H) RoCon ou un module mélangeur Régulation
EHS157068 être intégré. Aucun raccord réseau spécial n'est né-
cessaire pour la station domestique.
Déroulement de la première mise en service
● Mettez le commutateur rotatif de la station domestique
EHS157034 en position « Info »
● Enclencher l'alimentation électrique du Daikin Altherma
EHS(X/H) correspondant.

Après la phase de départ, la sélection de la langue de
commande est affichée sur la station domestique
EHS157034.
● Sélectionnez la langue souhaitée à l'aide du variateur.
Vous pouvez changer de langue de commande lorsque
vous le souhaitez.
● Confirmez le choix en appuyant légèrement sur le variateur.

Le message « Setup Wizard » est affiché.
Manuel d'utilisation
30
● Sélectionnez à l'aide du variateur l'utilisation de la station

A : Configuration pour le réglage « Living Room »
● Validez le réglage « Living Room » en appuyant brièvement
« »
EN MARCHE est
« »
À L'ARRÊT est com-
● Sélectionnez dans le paramètre [HC Assignment] le circuit de
● Confirmez le choix en appuyant légèrement sur le variateur.
● Réglez le paramètre [Terminaladress] à l'aide du variateur.
● Confirmez le choix en appuyant légèrement sur le variateur.
● Réglez le paramètre [Boiler Assignment] à l'aide du variateur.
.
1
2
3
Fig. 4-3
domestique.
– « Living Room » : Utilisation décrite aux points a), c), d)
– « Vanne » : Utilisation décrite au point b)
– « Solar Module » : Non utilisable pour le moment

En fonction de l'utilisation sélectionnée, le reste de la
configuration se fait à l'aide des sections suivantes 
(A ou B).
Toutes les étapes de commande suivant la première
mise en service et concernant le circuit de chauffage
affecté sont similaires à celle effectuées avec l'organe
de commande RoCon B1 du Daikin Altherma
EHS(X/H).
Avec la station domestique, il n'est en outre pas tou-
jours possible d'activer toutes les fonctions (par
exemple mode manuel ou réinitialisation des erreurs)
du Daikin Altherma EHS(X/H).
sur le variateur.

Le réglage du paramètre [HC Assignment] est affiché.
chauffage correspondant à l'aide du variateur.

Le réglage du paramètre [Terminaladress] est affiché.
Ce paramètre définit l'adresse de bus de données de la
station domestique EHS157034 dans le circuit de chauffage
sélectionné.

Le réglage du paramètre [Boiler Assignment] est affiché.
Ce paramètre définit l'appartenance de la station domestique
EHS157034 à un Daikin Altherma EHS(X/H) dans le système
RoCon.

L'écran standard s'affiche (voir fig. 4-3).
Date 4
Heure
Température ambiante 5
actuelle
Affichage standard EHS157068 -

Les réglages sur la station domestique EHS157034
agissent uniquement sur le circuit de chauffe affecté (hor-
mis avec la fonction de terminal activée).
Température extérieure 
actuelle
Mode de fonctionnement actif
du circuit de chauffage affecté
«
Living Room »
