6
Défauts, dysfonctionnements et messages
ATTENTION !
Des charges électrostatiques peuvent entraîner une
surcharge et détruire les composants électroniques.
● Avant de toucher des composants électroniques,
assurer la compensation de potentiel (par ex. par
la saisie d'un composant métallique relié à la
terre).
6.1 Repérage des panne, élimination des
dysfonctionnements
La régulation électronique du Daikin Altherma EHS(X/H) :
– Signalise un défaut par un rétroéclairage rouge à l'écran et
affiche un code d'erreur (voir partie 6.3).
– Affiche des messages d'information sur l'état de fonctionne-
ment qui ne sont pas signalisés par un rétroéclairage rouge.
Un Protocol intégré enregistre jusqu'à 15 messages de défauts
ou messages d'informations divers sur l'état de fonctionnement
qui sont apparus en dernier.
Selon le mode de commande, les messages sont également
transmis aux stations de régulation d'ambiance ou aux ther-
mostats d'ambiance raccordés.
6.1.1 Affichage des erreurs actuelles
E 75
Dans l'app. :
Générateur
Adresse :
0
1
Message de défaut en code (voir partie 6.3)
2
Indication de l'emplacement (appareil) auquel le défaut a été dé-
tecté
3
Adresse de bus de l'appareil causant une erreur
Fig. 6-1
Affichage d'un message de défaut actuel (défaut de réglage)
1
E 9001
2
Défaut T retour
3
Dans l'app. :
Module de chauffe
Adresse :
4
0
1
Message de défaut en code (voir partie 6.3)
2
Message de défaut en texte clair (voir partie 6.3)
3
Indication de l'emplacement (appareil) auquel le défaut a été dé-
tecté
4
Adresse de bus de l'appareil causant une erreur
Fig. 6-2
Affichage d'un message d'erreur actuel (défaut de la pompe
de chaleur)
6.1.2 Lecture du Protocol
Le Protocol peut être lu en « Mode spécial » (voir fig. 6-3).
Le message entré en dernier figure en première place. Tous les
messages précédents se décalent vers la fin de la liste chaque
fois qu'un nouveau défaut est enregistré. Le 15e message est
supprimé lors de l'arrivée d'un nouveau message.
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
6
x
1
2
3
Défauts, dysfonctionnements et messages
Mode spécial
Manuel
FA failure
Mode spécial
FA failure
Protocol
Delete message

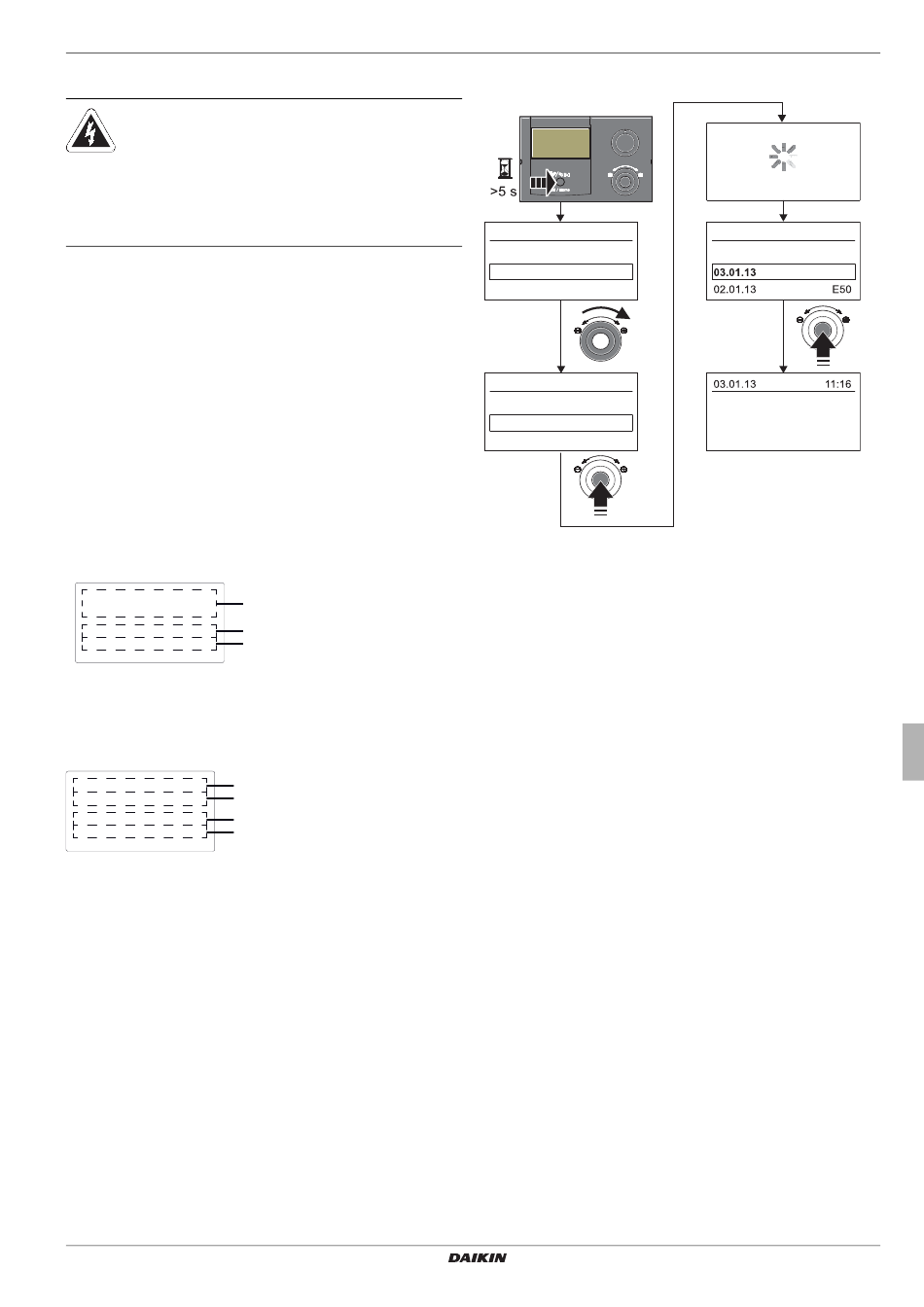

Fig. 6-3
Lecture du protocole
6.1.3 Élimination du défaut
● Déterminer la cause du dysfonctionnement et l'éliminer.
– Contacteur déclenché :
Aucun affichage à l'écran de la régulation. Constater la cause
du déclenchement et éliminer le défaut. Redémarrez l'instal-
lation.
Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
– Contacteur non déclenché :
a) Aucun code de défaut n'est affiché mais l'installation ne
fonctionne pas correctement. Recherchez les causes et
les éliminez (voir partie 6.3).
Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
b) Les codes d'erreurs sont affichés tant que les conditions
de pannes sont présentes. Recherchez les causes et les
éliminez (voir partie 6.3).
Pour certains défauts, la demande de chaleur doit être
retirée (activer le mode de service « Arrêt »).
Si le message de défaut continue de s'afficher après
élimination de la cause du dysfonctionnement et
demande de chaleur retirée, l'installation doit être coupée
pendant au moins 10 s de l'alimentation électrique pour la
déverrouiller.
Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
Read Protocol
Protocol
E75
E75
Dans l'app. :
Adresse :
E75
Générateur
0
Manuel d'utilisation
47
