4
Première mise en service
Codes de défaut sur la régulation principale du Daikin
Altherma EHS(X/H) contenues dans le manuel d'instal-
lation spécifique.
4.1 Mise en service de l'installation Daikin
Altherma EHS(X/H)
La condition préalable pour la première mise en service est la fin
totale de tous les travaux de préparation de l'installation selon le
manuel d'installation et d'entretien du Daikin Altherma EHS(X/H).
● Mettre le Daikin Altherma EHS(X/H) sous tension.
Après la phase de départ, la sélection de la langue de
commande est affichée.
● Sélectionnez la langue souhaitée à l'aide du variateur.
Vous pouvez changer de langue de commande lorsque
vous le souhaitez.
● Confirmez le choix en appuyant légèrement sur le variateur.
La Config de base de l'appareil RoCon est chargée.
Le message « Démarrage » est affiché.
Le message « Initialiser » est affiché.
L'affichage standard de la position du commutateur rotatif
actuelle est représenté.
● Adaptez les réglages selon la configuration de l'installation de
chauffage de l'appareil RoCon (voir le chapitre 3.6).
4.2 Raccord des appareils en option RoCon et
mise en service
Les consignes relatives à l'installation sont indiquées dans la do-
cumentation fournie correspondante.
Les appareils RoCon en option doivent être raccordés via une
ligne de bus CAN à 4 brins au Daikin Altherma EHS(X/H)
(connexion J13, voir le manuel d'installation du Daikin Altherma
EHS(X/H)).
Daikin recommande, à ce sujet, d'employer des conduites
blindées possédant les caractéristiques suivantes :
– Normalisation selon ISO 11898, UL/CSA type CMX (UL 444)
– Enveloppe extérieure en PVC résistante aux flammes selon
CEI 60332-1-2
– Longueur jusqu'à 40 m, diamètre minimal 0,75 mm
mètre supérieur sera nécessaire en fonction de l'augmenta-
tion de la longueur des câbles.
Il est possible d'utiliser des boîtes de dérivation pour raccorder
les lignes de bus CAN de plusieurs appareils RoCon.
Veiller à une pose séparée des conduites de réseau, de sonde et
des données de bus. N'utilisez que des goulottes de câbles com-
portant des cloisonnements ou des goulottes de câbles séparées
par une distance d'au moins 2 cm. Les croisements de conduites
sont autorisés.
Dans l'ensemble du système RoCon, on peut relier au maximum
20 appareils avec une longueur de conduite totale pouvant at-
teindre 800 m.
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
4
4.2.1
Mise en service du module mélangeur
EHS157068
Le module mélangeur EHS157068 ne dispose pas d'unité de
commande autonome. Pour la configuration et la commande, il
doit être raccordé via une conduite de bus CAN. Dans le géné-
rateur de chaleur, la RoCon-Régulation est montée alternati-
vement, on peut raccorder une station domestique EHS157034.
En connexion avec une autre station domestique, le
module mélangeur peut également être utilisé comme
régulateur de circuit de chauffage autonome.
Afin de pouvoir commander le module mélangeur direc-
tement via l'organe de commande RoCon B1, il faut
que la fonction de terminal soit activée
(voir chapitre 3.4.9).
Si, dans la position du commutateur rotatif
raît le message de non-attribution, l'unité de com-
mande n'a encore reçu aucune adresse de terminal
valable.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
Daikin.
Sur l'interrupteur d'adressage (voir fig. 4-1), il faut régler une
adresse de bus de données univoque pour le circuit de chauffage
devant être réglé à partir de ce module mélangeur (il faudra le
synchroniser à l'organe de commande affecté (paramètre [HC
Assignment]).

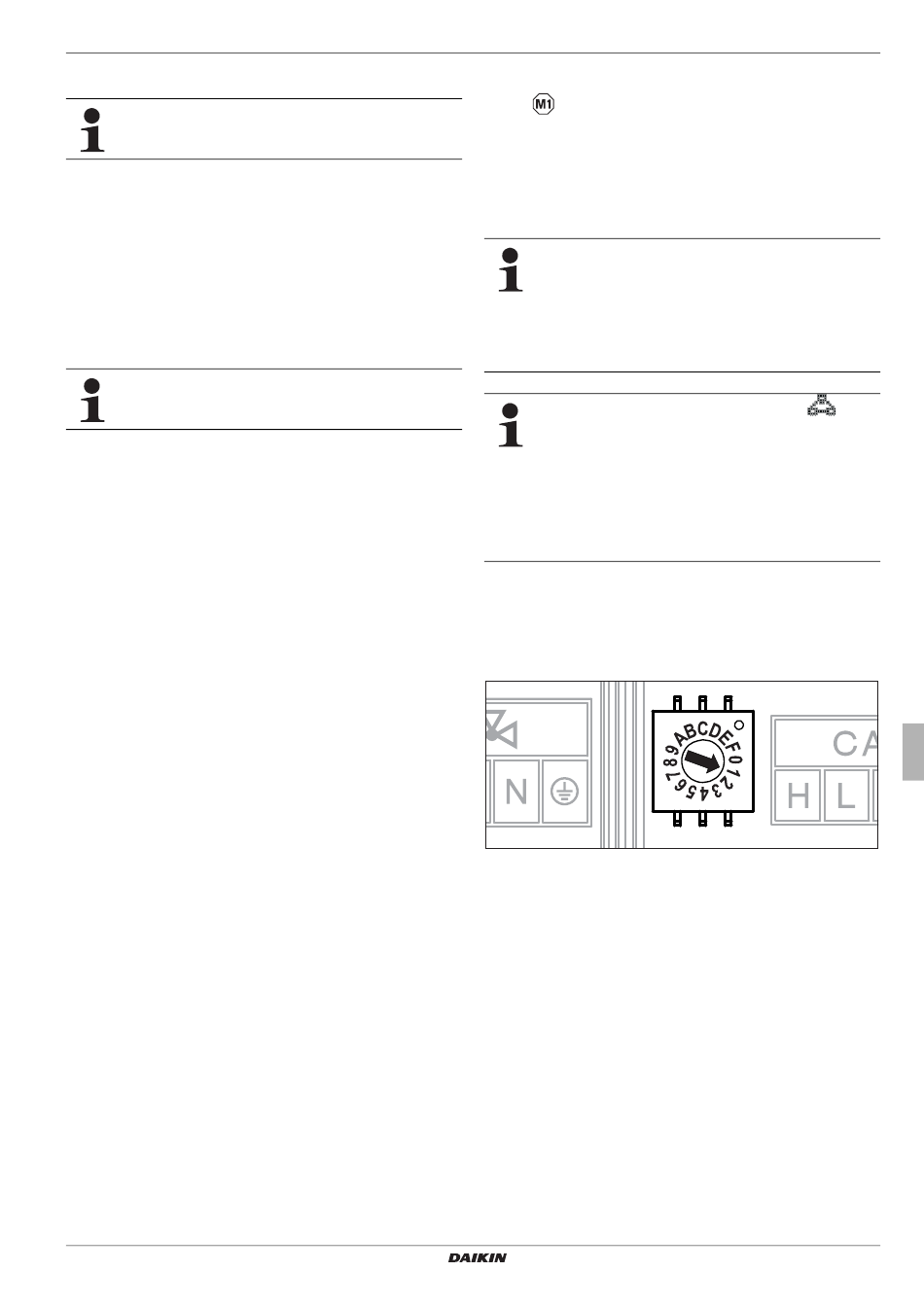

Fig. 4-1
Réglage de l'adresse de bus de données pour le module mé-
langeur EHS157068
2
. Un dia-
Tous les réglages et étapes de commande de ce circuit de
chauffage sont assurés de la même manière que pour le circuit
de chauffage direct. Vous trouverez l'aperçu sur les paramètres
disponibles et leurs réglage au chapitre 5.13.
Vous pouvez constater directement sur le module mélangeur
EHS157068 l'état de fonctionnement actuel (voir fig. 4-2).
x
Première mise en service
appa-
Manuel d'utilisation
29
