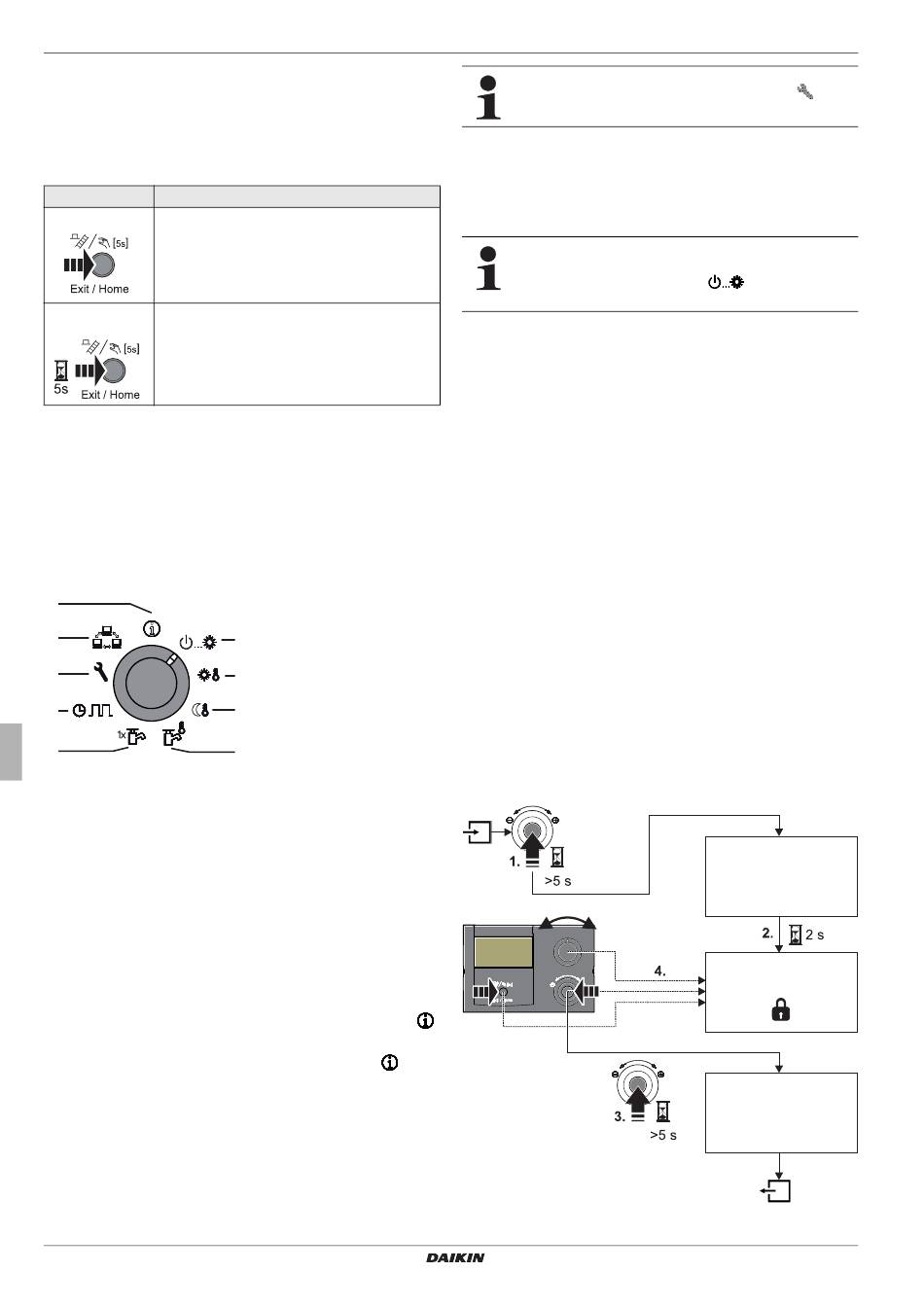

3
x
Commande
Touche Échap
Grâce à cette touche, il est possible de revenir à l'écran pré-
cédent dans un index du menu ou d'interrompre une
fonction/entrée.
Cette touche permet également de consulter les niveaux spéci-
fiques (voir partie 3.5).
Action
Effleurer.
– Retour à l'affichage précédent ou au
niveau précédent
– Abandon d'une fonction spécifique ou
d'un programme horaire temporaire actif.
Appuyer plus
– Consultation d'un niveau spécifique.
de 5 s.
Tab. 3-4 Fonctions de la touche Échap
3.3 Concept de commande
En matière de fonctionnement, le RoCon HP est conçu de telle
sorte que les possibilités de réglage souvent nécessaires sont
accessibles rapidement et directement au niveau de la fonction
principale (sélection à l'aide du commutateur rotatif) et que les
possibilités de réglage moins souvent nécessaires sont dis-
posées dans un niveau de paramètres inférieur.
9
8
7
6
5
1
Régime (partie 3.4.2)
2
Temp consigne jour (partie 3.4.3)
3
Temp consigne nuit (partie 3.4.4)
4
Temp consigne ECS (partie 3.4.5)
5
DHW Install (partie 3.4.6)
6
Prog horaire (partie 3.4.7)
7
Configuration (partie 3.4.8)
8
Réglage param dist (partie 3.4.9)
9
Info (partie 3.4.1)
Fig. 3-3
Présentation du niveau de fonction principale (position du
commutateur rotatif)
Certaines fonctions et certains paramètres sont limités par des
droits d'accès et peuvent seulement être réglés par le chauffa-
giste (voir partie 3.6.1).
En mode normal, le commutateur rotatif doit être en position
Après le démarrage et l'initialisation réussie, l'affichage standard
s'affiche automatiquement à l'écran lors de la position
commutateur rotatif.
Lors de la première mise en service, le réglage pour le choix de
la langue s'affiche ensuite.
● Sélectionnez la langue à l'aide du variateur.
● Confirmez la modification en appuyant légèrement sur le
variateur.
Manuel d'utilisation
8
Résultat
1
2
3
4
du
La configuration spécifique de l'installation peut être
modifiée dans la position « Configuration »
commutateur rotatif (voir partie 3.4.8).
Si l'installation est mise en marche, elle se règle de façon entiè-
rement automatique, à l'aide des indications réglées dans le
Régulation RoCon HP concernant le fonctionnement
– du chauffage ambiant, du refroidissement ambiant et de la
– préparation de l'eau chaude côté sanitaire.
Quelle que soit la position du commutateur rotatif, le
Daikin Altherma EHS(X/H) fonctionne selon un mode
réglé en position « Régime »
programme spécial.
Si l'utilisateur règle une valeur manuellement, ce réglage reste
actif tant que l'utilisateur ne la modifie pas ou que le programme
de fonctionnement par période n'obtienne pas un autre mode.
Les modes de fonctionnement peuvent être influencés par des
fonctions additionnelles :
– Réglage de la température de départ variable selon les condi-
tions météorologiques
– Programmes de fonctionnement par période
– Réglage de la température de consigne
– Réglage sur la station domestique
– Signal EXT (commutation de mode de service externe)
– Mode silence
– Interlink fct
– SMART GRID - signal
– Compagnie d'électricité (tarif heures creuses) - signal
– Fonction chape
– Air Purge
– Manuel
Verrouillage du clavier
Le panneau de commande du RoCon HP se verrouille contre
toute action accidentelle (voir fig. 3-4).
Le déverrouillage s'effectue de la manière suivante.
La condition préalable pour cette fonction est que, dans le niveau
« Mise en service » le paramètre [Keylock Function] soit réglé sur
« Actif » (voir chapitre 5.2.1, tab. 5-1).
.
Fig. 3-4
Activer et désactiver le verrouillage du clavier
du
et activé par un
Keylock Function
Actif
Keylock Function
Keylock Function
Inactif
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
