Raccords électriques pour les réglages 2 et 3 du
paramètre [Function Heating Rod]
ATTENTION !
Risques de pics de tension.
● Il est interdit d'utiliser les raccords de la platine de
commutation RTX-EHS simultanément pour la
commutation de la tension secteur (~230 V) et de
la basse tension de protection (SELV = « Safety
Extra Low Voltage »).
La demande d'un WEZ alternatif est commutée via un relais sur
la platine de commutation RTX-EHS (voir fig. 3-16).
A1P Platine de commutation
(régulation de base pompe à
chaleur)
K1/2/3
Relais pour Backup-Heater
L
Phase
N
Conducteur neutre
PE
Conducteur de protection
RTX-EHS
Platine de commutation
(Backup-Heater)

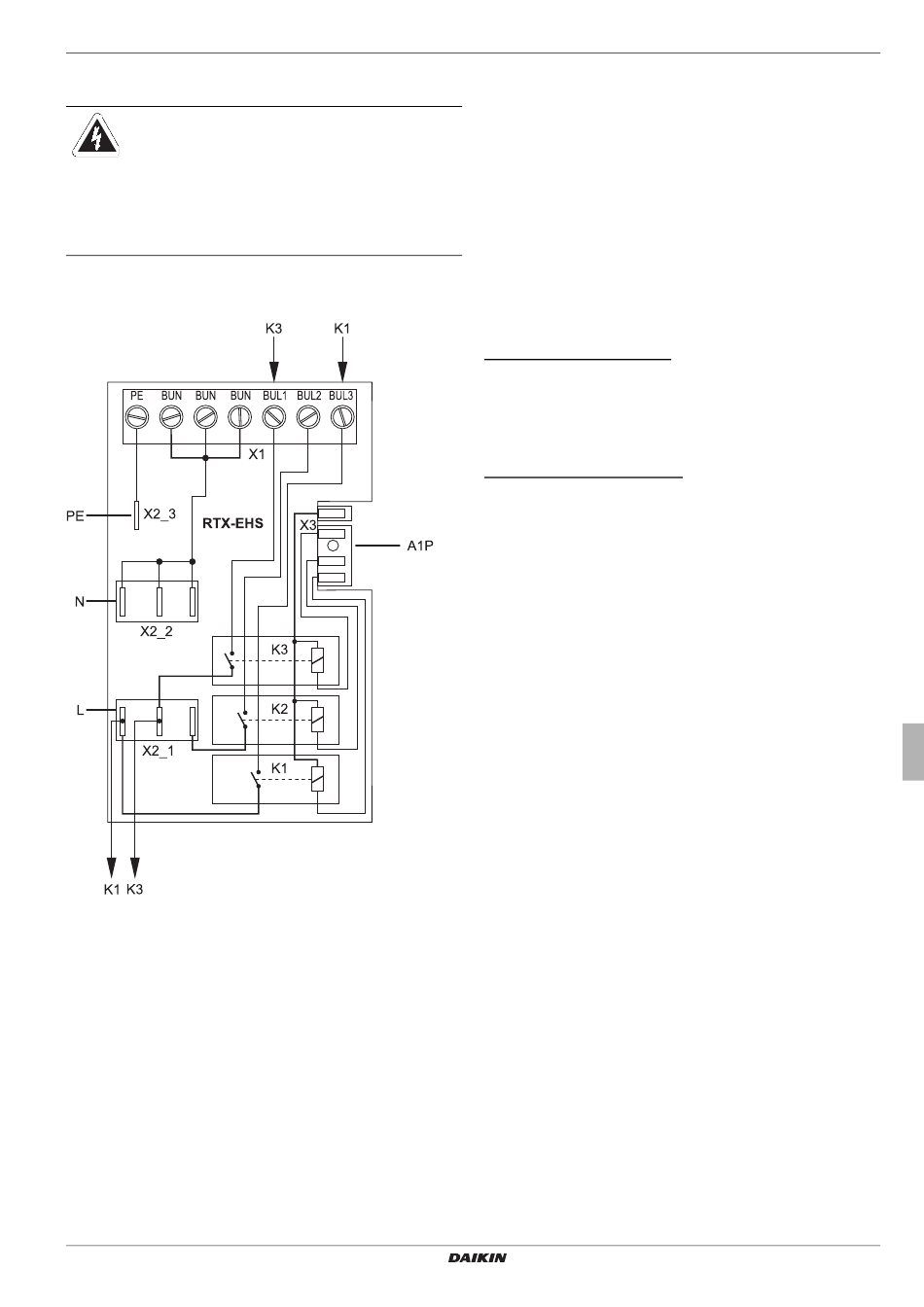

Fig. 3-16 Raccords sur la platine de commutation RTX-EHS
Les contacts de commutation peuvent être branchés comme ;
a) contacts de commande libres de potentiel
b) Alimentation secteur pour le WEZ alternatif (~230 V, charge
maximale 3000 W).
Le raccord X1 est une borne à vis. Pour les raccords X2_1/2/3,
des cosses plates 6,3 x 0,8 mm sont nécessaires.
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
X1
Bornier pour connexion sec-
teur du Backup-Heater
X2_1 /2/3
Câblage interne
X3
Connexion par fiche câblage
interne vers platine de com-
mutation RTX-AL4
Consulter l'instruction d'installation correspondante de l'appareil
pour le branchement électrique approprié du WEZ alternatif.
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent dans le chapitre 5.2.1.
3.6.8 appoint de chauffage
Si la fonction d'assistance de chauffage (paramètre [HZU] = Actif)
est activée, alors l'énergie dans le réservoir intégré de l'accumu-
lateur du Daikin Altherma EHS(X/H) est exploitée pour prendre
en charge la fonction de chauffage. Avec une température de ré-
servoir suffisamment haute, la pompe à chaleur (circuit de réfri-
gérant) reste hors service.
La valeur minimale (T
HZUmin
T
= Température de consigne d'eau chaude précisément
HZUmin
active [T-ECS consigne] + paramètre [TDiff-DHW CH Support].
Condition de mise en service :
Tdhw > T
+ 4 K et Tdhw > Info-paramètre [T-gén consigne]
HZUmin
+ 1 K
Si la condition de mise en service est remplie, alors la chaleur du
réservoir d'accumulation est prélevée et l'installation de
chauffage alimentée avec.
Condition de mise hors service :
Tdhw < T
ou Tdhw < Info-paramètre [T-gén consigne]
HZUmin
(voir partie 3.6.4)
Si la condition de mise hors service est remplie, l'assistance de
chauffage du réservoir d'accumulation de chaleur est arrêtée et
la pompe à chaleur reprend en charge le chauffage.
Le paramètre [Power BIV] limite la puissance qui peut être pré-
levée au maximum. Le paramètre [T vbh1 max] limite la tempé-
rature maximale qui peut pénétrer dans l'installation de
chauffage.
Les explications supplémentaires et les valeurs de consigne possibles pour cette
fonction figurent dans le chapitre 5.2.2.
3.6.9 Fonction spéciale : Contacts de commutation
Le réglage du paramètre [AUX Fct] sélectionne les conditions de
commutation pour les contacts de commutation AUX libres de
potentiel (sortie de commutation alternative A). Ce contact de
commutation permet par exemple de piloter un générateur de
chaleur externe.
Si une des conditions de commutation est remplie, le contact de
commutation libre de potentiel est commuté après la durée
réglée dans le paramètre [AUX time].
Contact de commutation AUX (sortie de commutation alter-
native A) n'est pas commuté, si réglage =
0 : Fonction désactivée
Contact de commutation AUX (sortie de commutation alter-
native A) est commuté si réglage =
1 : Si la température du ballon (Tdhw) est ≥ valeur paramètre
[T-DHW 1 min].
2 : En présence d'une demande de refroidissement ou de
chauffage.
3 : En présence d'une demande d'eau chaude à la pompe à
chaleur ou si une assistance au chauffage est demandée au
Backup-Heater.
4 : En présence d'une anomalie.
5 : Si la valeur de la sonde (TVBH) est > 60 °C.
6 : Si la température extérieure est < à la valeur du paramètre
[T-bivalente].
La pompe à chaleur continue de fonctionner = Mode biva-
lent parallèle.
3
x
Commande
) est calculée comme suit :
