Commande
3
Commande
3.1 Généralités
DANGER !
Le contact de l'eau avec des composants électriques
peut entraîner un choc électrique ainsi que des bles-
sures et des brûlures mortelles.
● Protégez les écrans et touches du Régulation
contre l'humidité.
● Pour le nettoyage du, Régulation utilisez un
chiffon en coton sec. L'utilisation de détergents
agressifs et d'autres liquides peut provoquer des
dommages matériels ou un choc électrique.
Rendement énergétique maximale
Le Daikin Altherma EHS(X/H) atteint sa rentabilité
énergétique la plus efficace à des températures de
consigne de retour et d'eau chaude les plus basses
possibles.
Si avec des températures de consigne d'avance de
plus de 50 °C un générateur thermique externe (par
ex. le Backup-Heater) est activé, le degré d'efficacité
(COP) de la Daikin Altherma EHS(X/H) peut se dé-
grader (en fonction de la température extérieure.
3.2 Éléments de commande et d'affichage
1
Affichage en texte clair
2
Position : Configuration
3
Position : Réglage param
dist
4
Commutateur rotatif
5
Position : Info
6
Position : Régime

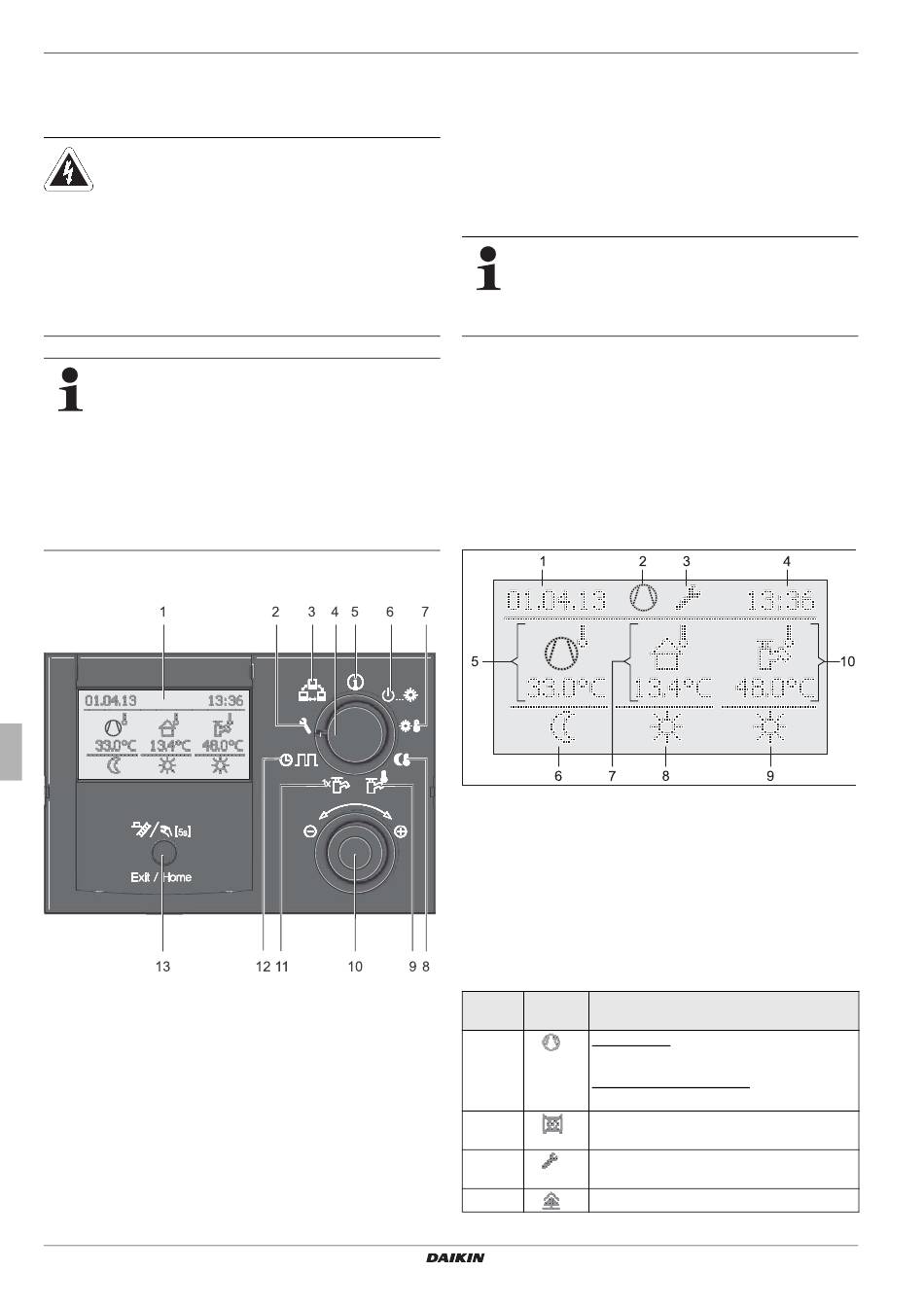

Fig. 3-1
Disposition des touches d'affichage et de commande
Manuel d'utilisation
6
7
Position : Temp consigne jour
8
Position : Temp consigne nuit
9
Position : Temp consigne ECS
10
Variateur
11
Position : DHW Install
12
Position : Prog horaire
13
Touche Échap
3.2.1 Affichage
Toutes les opérations de commande sont prises en charge par
un affichage correspondant avec un texte clair sur un écran
couleur rétroéclairé.
Le menu peut s'afficher en 7 langues différentes
(voir partie 3.4.8).
Les défauts sont généralement affichés avec un code
d'erreur et un message d'erreur en texte clair s'affiche
à l'écran.
Remarques concernant l'élimination des dérange-
ments, voir chapitre 6.
La couleur du rétroéclairage définit le statut de fonctionnement et
le mode de commande :
Blanc :
Éclairage standard, affichage de fonctionnement
normal.
Rouge : Statut d'erreur, selon le type d'erreur, le Daikin
Altherma EHS(X/H) continue de fonctionner avec
certaines restrictions.
Vert :
Mode de commande avec autorisation de l'exploitant.
Bleu :
Mode de commande avec autorisation du spécialiste.
1
Affichage de la date
2
État du compresseur de
réfrigérant
3
Affichage session du
spécialiste
4
Affichage de l'heure
5
Température de départ
actuelle
6
État du circuit de chauffage
Fig. 3-2
Affichage du Régulation - affichage standard
Explication des symboles
Position
Symbole
fig. 3-2
2
Clignotante : Demande de la pompe de
chaleur active
Allumée en permanence : Le compresseur
de réfrigérant fonctionne.
2
Pas de communication avec l'unité exté-
rieure de la pompe à chaleur
3
Droits d'accès Technicien actif
(voir partie 3.6.1)
2 / 3
Air Purge actif (voir partie 3.6.10)
7
Température extérieure
actuelle
8
Régime activé
9
État de préparation de l'eau
chaude
10
Température actuelle de
l'accumulateur
Explication
Daikin RoCon HP
Daikin Régulation
008.1420833 – 05/2014
