Défauts, dysfonctionnements et messages
7
Défauts, dysfonctionnements et messages
ATTENTION !
Des charges électrostatiques peuvent
entraîner une surcharge et détruire les
composants électroniques.
● Avant de toucher des composants
électroniques, assurer la compen-
sation de potentiel (par ex. par la
saisie d'un composant métallique relié
à la terre).
7.1 Repérage des panne, élimination des
dysfonctionnements
La régulation électronique du Daikin Altherma EHS(X/H) :
– signalise un défaut par un rétroéclairage rouge à l'écran et
affiche un code d'erreur (voir chapitre 7.3).
– affiche des messages d'information sur l'état de fonctionne-
ment qui ne sont pas signalisés par un rétroéclairage rouge.
Un Protocol intégré enregistre jusqu'à 15 messages de défauts
ou messages d'informations divers sur l'état de fonctionnement
qui sont apparus en dernier.
Selon le mode de commande, les messages sont également
transmis aux stations de régulation d'ambiance ou aux ther-
mostats d'ambiance raccordés.
7.1.1 Affichage des erreurs actuelles
E 75
Dans l'app. :
Générateur
Adresse :
0
1
Message de défaut en code (voir chapitre 7.3)
2
Indication de l'emplacement (appareil) auquel le défaut a été dé-
tecté
3
Indicateur d'appareil de l'appareil RoCon à l'origine du message
Fig. 7-1
Affichage d'un message de défaut actuel (défaut de réglage)
1
E 9001 / 80
2
Défaut T retour
3
Dans l'app. :
Module de chauffe
4
Adresse :
0
1
Message de défaut en code (voir chapitre 7.3)
2
Message de défaut en texte clair (voir chapitre 7.3)
3
Indication de l'emplacement (appareil) auquel le défaut a été dé-
tecté
4
Indicateur d'appareil de l'appareil RoCon à l'origine du message
Fig. 7-2
Affichage d'un message d'erreur actuel (défaut de la pompe
de chaleur)
7.1.2 Lecture du Protocol

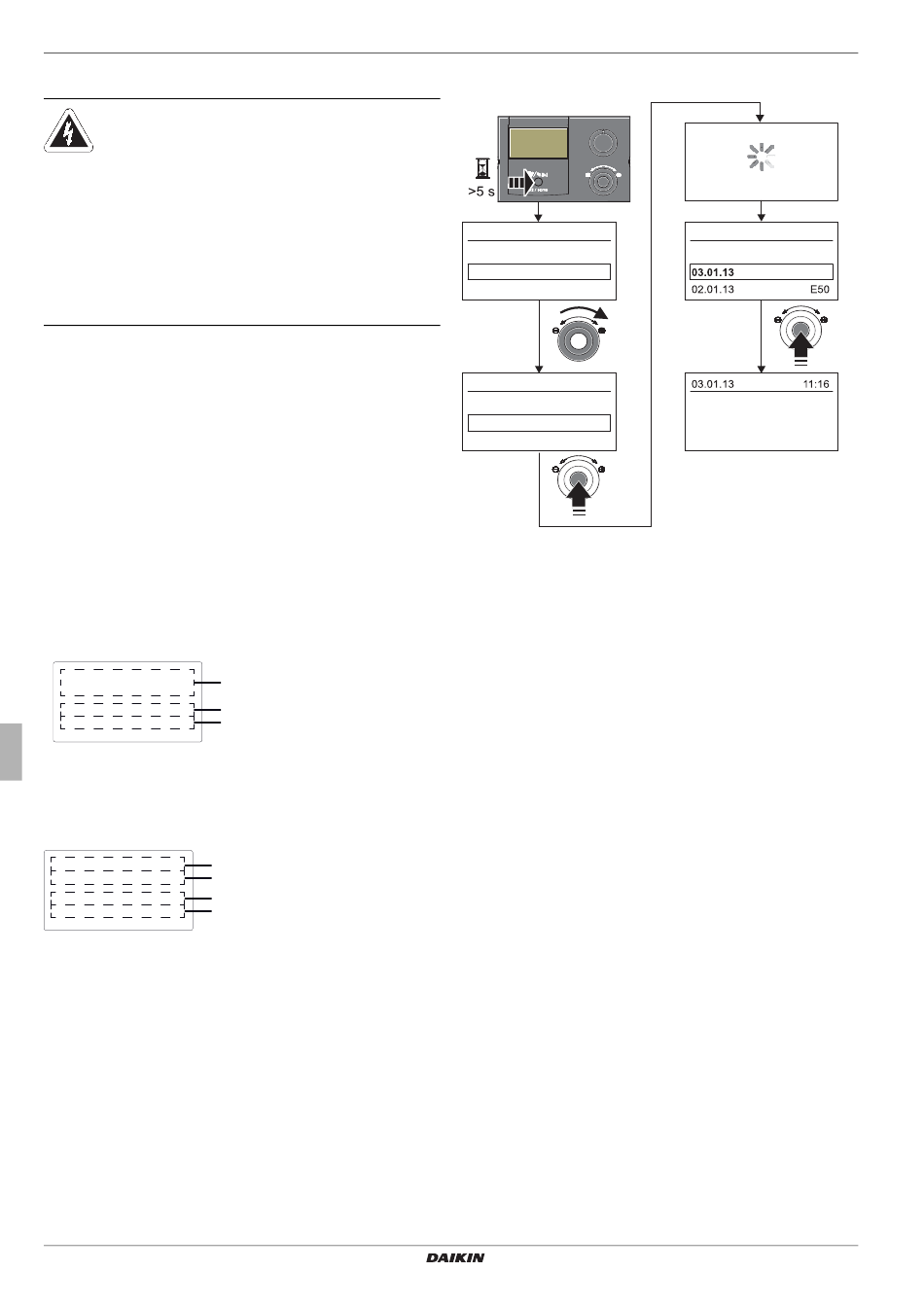

Le Protocol peut être lu en « Mode spécial » (voir fig. 7-3).
Le message (le plus actuel) saisi en dernier figure en première
place. Tous les messages précédents se décalent vers la fin de
la liste chaque fois qu'un nouveau défaut est enregistré. Le 15
message est supprimé lors de l'arrivée d'un nouveau message.
Manuel d'utilisation
60
1
2
3
Mode spécial
Manuel
FA failure
Mode spécial
FA failure
E75
Protocol
Delete message
Fig. 7-3
Lecture du protocole
7.1.3 Élimination du défaut
Les messages d'information affichés sans éclairage d'arrière-
plan rouge n'entraînent, normalement, aucune limite durable
sur le fonctionnement du Daikin RoCon.
Les messages affichés avec un code d'erreur E.... et un
éclairage d'arrière-plan rouge signalent des dysfonctionne-
ments qui doivent être résolus par des chauffagistes agréés et
formés.
Pour plus d'informations sur les messages d'erreur, voir la
section 7.3.
● Déterminer la cause du dysfonctionnement et l'éliminer.
– Contacteur déclenché :
Aucun affichage à l'écran de la régulation. Constater la cause
du déclenchement et éliminer le défaut. Redémarrer l'instal-
lation.
Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
– Contacteur non déclenché :
a) Aucun code de défaut n'est affiché mais l'installation ne
fonctionne pas correctement. Rechercher les causes et
les éliminer (voir paragraphe 7.3).
Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
b) Les codes d'erreurs sont affichés tant que les conditions
de pannes sont présentes. Rechercher les causes et les
éliminer (voir paragraphe 7.3). Si le message de défaut
continue de s'afficher après élimination de la cause du
dysfonctionnement, l'installation doit être coupée pendant
au moins 10 s de l'alimentation électrique pour la
déverrouiller.
Une fois la cause éliminée, l'installation continue à fonc-
tionner normalement.
ème
Read Protocol
Protocol
E75
E75
Dans l'app. :
Générateur
Adresse :
0
Daikin RoCon HP
Daikin Régulation
008.1420833_13 – 02/2016
