1. Aiguiser en conservant l'angle d'origine
2. Vérifiez l'équilibre de la lame en la plaçant sur un
équilibreur (Figure 67). Si la lame reste horizontale,
elle est équilibrée et peut être utilisée. Si la lame est
déséquilibrée, limez un peu l'extrémité de la partie
relevée seulement (Figure 67). Répétez la procédure
jusqu'à ce que la lame soit équilibrée.
1. Lame
Pose des lames
1. Montez le boulon, la rondelle bombée et la lame.
Choisissez le nombre correct d'entretoise(s) pour
la hauteur de coupe, et insérez le boulon dans l'axe
(Figure 65).
Important: Pour obtenir une coupe correcte, la
partie relevée de la lame doit être dirigée en haut
vers l'intérieur du carter du tablier de coupe.
2. Posez la ou les dernière(s) entretoise(s) et fixez-la
ou les en place avec une rondelle mince et un écrou
(Figure 65).
3. Serrez le boulon de lame à un couple de 101 à
108 Nm (75 à 80 pi-lb).
Réglage du frein des lames
1. Désengagez la PDF, coupez le contact et enlevez la
clé.
2. Attendez l'arrêt de toutes les pièces mobiles avant de
quitter la position de conduite et serrez les freins de
stationnement.
3. Le cas échéant, ajustez les boulons de fixation de
ressort de sorte que la plaquette de frein de lame
frotte contre les deux côtés de la gorge de la poulie
(Figure 68).

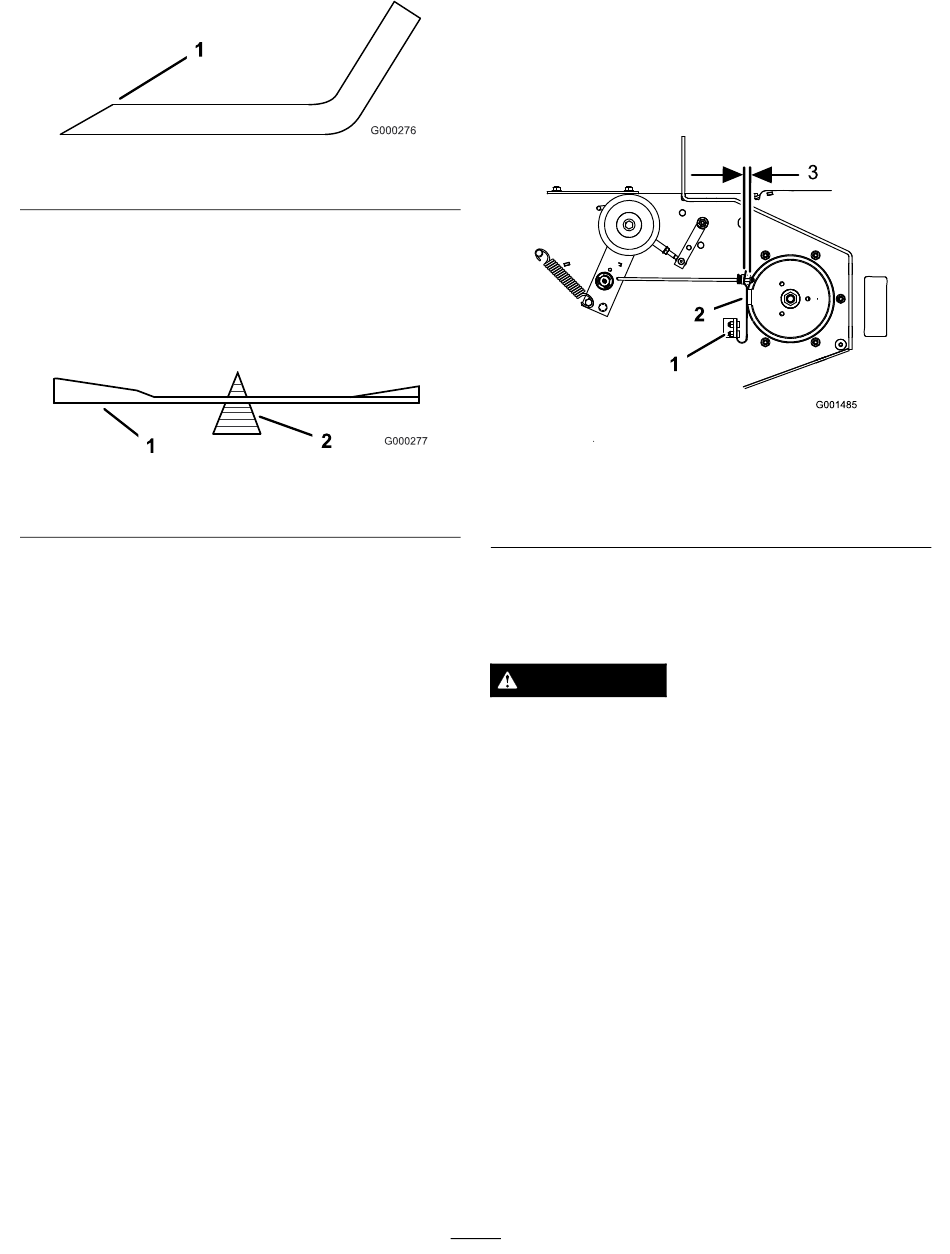

Figure 66
Figure 67
2. Équilibreur
4. Ajustez l'écrou à l'extrémité de la tige de frein jusqu'à
ce que l'écrou et l'entretoise soient espacés de 3 à
5 mm (1/8 à 3/16") (Figure 68).
5. Engagez les lames. La plaquette de frein de lame ne
doit plus toucher la gorge de la poulie.
1. Boulons de fixation de
ressort
2. Plaquette de frein de lame
Remplacement du déflecteur
d'herbe
ATTENTION
Si l'ouverture d'éjection n'est pas couverte,
l'utilisateur ou les personnes à proximité risquent
d'être blessés gravement ou mortellement par les
objets happés et éjectés par la tondeuse. Ils risquent
également de toucher la lame.
N'utilisez jamais la tondeuse sans le déflecteur
d'herbe, à moins d'avoir installé une plaque
d'obturation, un déflecteur de mulching ou un
éjecteur et un collecteur d'herbe.
1. Retirez le contre-écrou, le boulon, le ressort et
l'entretoise qui fixent le déflecteur aux supports
de pivot (Figure 69). Enlevez le déflecteur s'il est
endommagé ou usé.
50
Figure 68
3. 3 à 5 mm (1/8 à 3/16")
