Préparer le montage

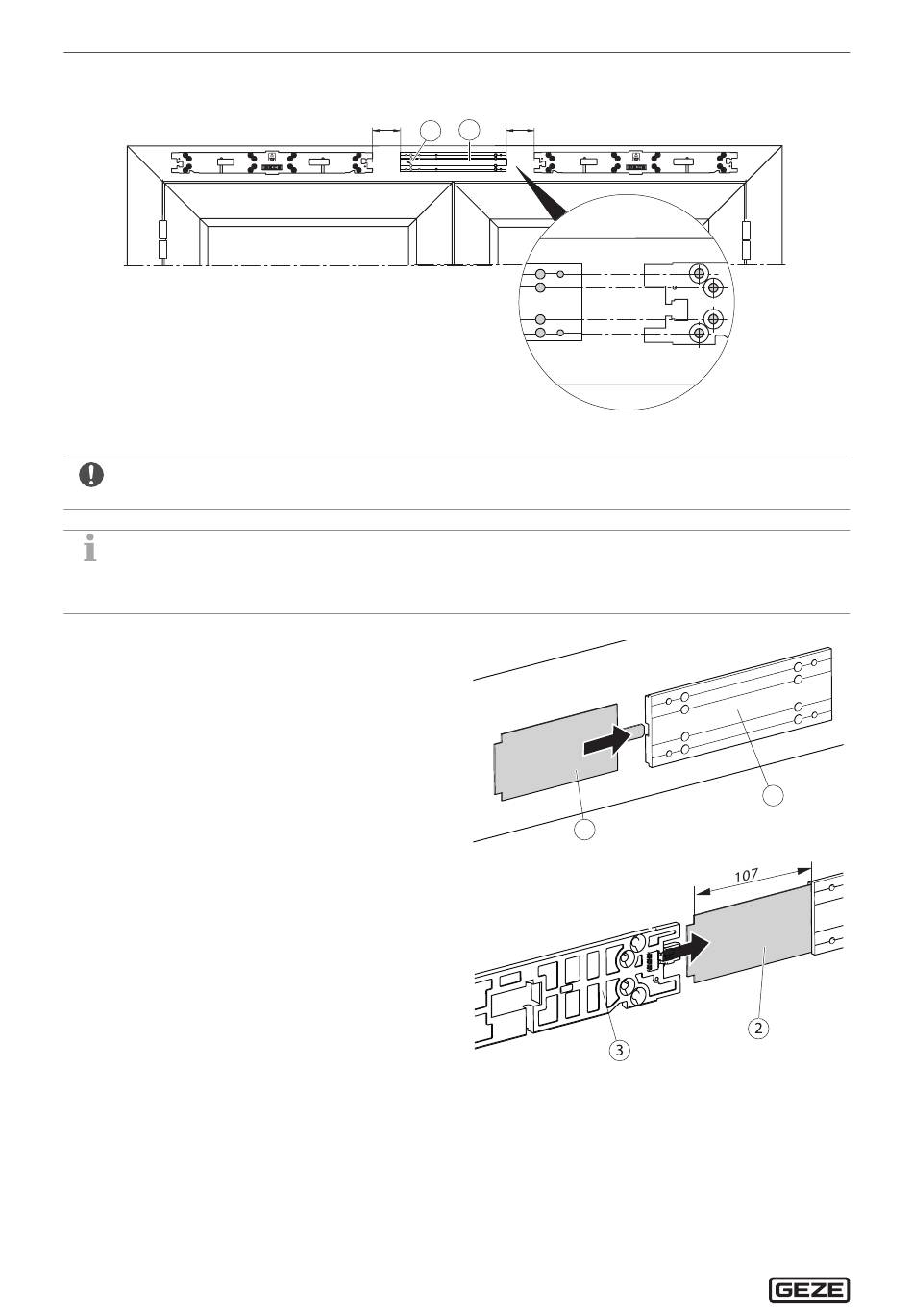

6.2.8 Montage à 2 vantaux avec montage de capot intermédiaire avec un capot divisé ou un capot continu
Orienter la plaque de base (2) vers le centre, le cas échéant avec un niveau à bulles ou sur le contour de la porte.
X
Si un détecteur de fumée est installé, le marquage V (1) doit être tourné vers le vantail de service.
Orientation verticale pour
à Montage sur dormant côté paumelle avec bras à coulisse standard voir Chapitre 6.2.1
à Montage sur dormant opposé à la paumelle avec bras à coulisse standard voir Chapitre 6.2.2
à Montage sur dormant côté opposé aux paumelles avec bras à compas voir Chapitre 6.2.6
Marquer les positions des alésages pour
X
la plaque de base (1).
Fixer la plaque de base.
X
Introduire le gabarit (2) dans la plaque
X
de base (1).
Glisser la plaque de montage (3) dans
X
le gabarit.
Orienter à l'aide d'un niveau à bulles
X
et par rapport au contour de la porte.
Marquer les alésages.
X
Enlever le gabarit (2).
X
