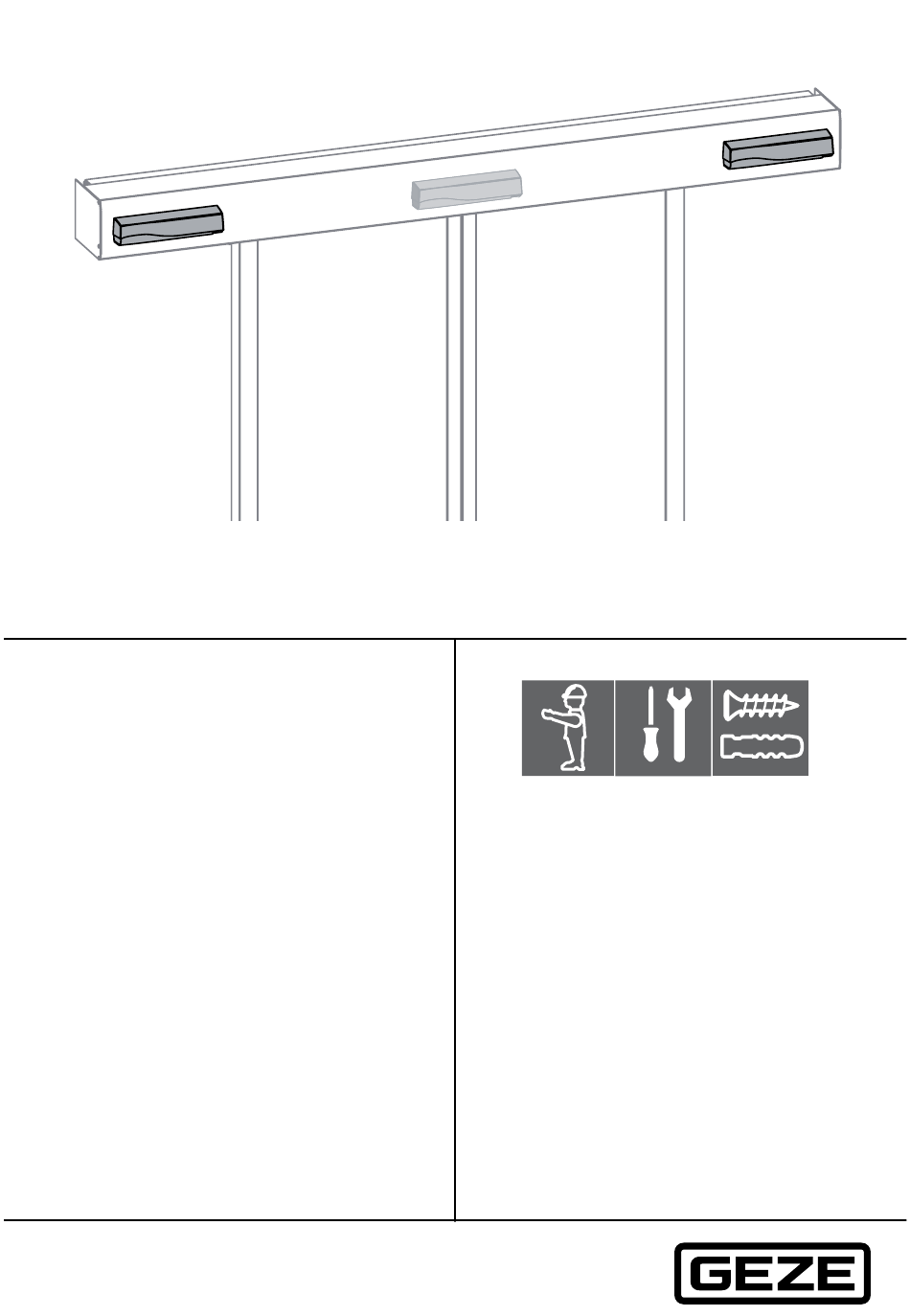

- Page 1 GC 339+ 203890-00 47.0642 v2 - 10.2022...
- Page 2 GC 339+ Traduction du mode d'emploi original pour la version 0600 Sommaire Symboles et moyens de représentation .............4 Abréviations ......................4 Responsabilité du fabricant du fait de ses produits........4 Sécurité ......................5 Utilisation conforme aux dispositions ...............5 Consignes de sécurité .....................5 Travailler en toute sécurité .....................6 Travail respectueux de l’environnement ..............6 Description ....................7 Contenu du kit ........................9...
- Page 3 GC 339+ Maintenance ...................27 Messages d'erreur et élimination des erreurs ......28 Données techniques ................30 Accessoires/pièces détachées ............31...
- Page 4 GC 339+ Symboles et moyens de représentation Avertissements Dans ces instructions, des avertissements sont utilisés pour vous prévenir d’éventuels dommages corporels et matériels. Lisez et respectez toujours ces avertissements. Appliquez toutes les mesures indiquées par le symbole et le message d'avertissement.
- Page 5 à Assurez-vous que le capot de l’automatisme de portes soit correctement installé et mis à la terre. à GEZE ne peut être tenue pour responsable de dommages causés par des modifications effectuées sur l’installation. Dans de tels cas, l’autorisation pour l’utilisation dans les issues de secours devient caduque.
- Page 6 Sécurité GC 339+ à L'évaluation des risques et l'installation du capteur et du système de porte conformément aux prescriptions et aux normes nationales et inter- nationales en matière de sécurité des portes relèvent de la responsabilité du fabricant de la porte. à...

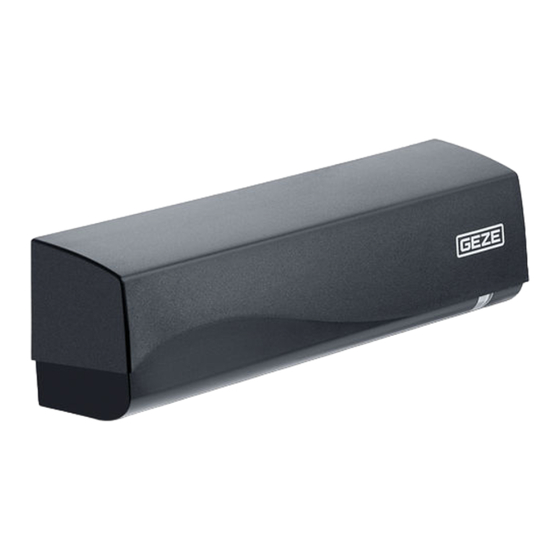

- Page 7 GC 339+ Description Description Le détecteur de sécurisation GC 339+ dispose d'un champ infrarouge de sécurisation. L'interférence entre plusieurs systèmes de détection avec des consé- quences dangereuses n'est pas possible. Des signaux d'arrêts involontaires dus à l'interférence entre des détecteurs montés côte à côte est possible si leurs champs de mesure infrarouge se chevauchent.
- Page 8 Description GC 339+ Capot de recouvrement Lentille IRA (récepteur) Bouton de réglage (gris) Réglage de la largeur du détec- Bouton pour le réglage de teur infrarouge actif l'angle du détecteur infrarouge actif (rouge) Fiche principales Lentille IRA (émetteur)
- Page 9 GC 339+ Travaux à effectuer avant le montage 2. 1 Contenu du kit Travaux à effectuer avant le montage 3. 1 Monter l’automatisme de portes Assurez-vous que le capot de l’automatisme de portes soit correcte- ment installé et mis à la terre.
- Page 10 Travaux à effectuer avant le montage GC 339+ Système de sensors de sécurité Sur les portes automatiques coulissantes, un détecteur combiné est monté pour chaque direction de course. Pour les grandes largeurs d'ouverture, un sensor de sécurité GC 339+ peut être nécessaire. Pour les issues de secours : à...
- Page 11 GC 339+ Montage Montage 4. 1 Montage sans accessoires Éviter les vibrations extrêmes. Ne pas couvrir le capteur. Tenir éloigné des tubes fluorescents. Tenir éloigné des objets en mouvement. Éviter la présence d'objet fortement réfléchissant dans la zone infrarouge. Respecter une distance minimum de 150 mm par rapport aux éclairages, panneaux d'information ou rideaux d'air chaud.
- Page 12 Montage GC 339+ Montage avec kit de montage au plafond Kit de montage au plafond Kit de montage au plafond, court...
- Page 13 GC 339+ Montage cliquer cliquer cliquer...
- Page 14 Montage GC 339+ Montage avec équerre de fixation DIN 7981 8 × ½“...
- Page 15 GC 339+ Montage Montage avec capot de protection anti-pluie...
- Page 16 Montage GC 339+ Câblage Respecter les plans de raccordement des entraînements de portes cou- lissantes. GC 339+ GC 339+ SIS1 24Vsw 110 mA 24Vsw SIS2 SIS1 SIS2 24Vsw 24Vsw Détecteur infrarouge actif Test En cas de commande, la sortie du GC 339+ est ouverte (GND sur l’entrée SIO).
- Page 17 GC 339+ Installation a posteriori Installation a posteriori GC 339+ SIS1 GC 339 SIS1 24Vsw 110 mA 24Vsw 24Vsw SIS2 110 mA 24Vsw SIS2 SIS1 SIS2 SIS1 SIS2 24Vsw 24Vsw 24Vsw 24Vsw Mise en service 6. 1 Champ de sécurisation La position du rideau IR peut être contrôlée à...
- Page 18 Mise en service GC 339+ Activer 4 spots vi- Ajuster l’angle du détecteur La LED jaune du Spot- sibles. * infrarouge actif finder clignote Orientation correcte. max. 9 cm max. 20 cm * La visibilité dépend des conditions environnementales. à Tester la largeur du champ souhaité avec une feuille de papier (DIN A4), car le Spotfinder mesure tout le champ d'émission.
- Page 19 GC 339+ Mise en service Tester le champ d'émission. à Le paramètre « IRA : Largeur » doit être réglé de façon identique (voir chapitre 7). à Tout le bord de fermeture secondaire de la porte doit être couverte. Régler les paramètres IRA : largeur Réglage du capteur recommandé...
- Page 20 Possibilités de configuration GC 339+ Apprentissage 2 s Apprentissage avec mouve- 4 s ment de la porte Possibilités de configuration 7. 1 Utilisation du menu LCD 7.1.1 Affichage durant le fonctionnement normal Impulsion d'ou- Sécurisation Affichage négatif de Régler le contraste verture l'image = sortie active 7.1.2...
- Page 21 GC 339+ Réglages 7.1.4 Modifier et enregistrer les valeurs AIR:Immunité AIR:Immunité AIR:Immunité >2.8m 4 <2.8m 2 >2.8m 4 7.1.5 Contrôle des valeurs à l'aide de la télécommande Réglages 8. 1 Préréglages Sélectionner les préréglages suivants ou configurer vous- même les réglages (voir chapitre 6). Haut.
- Page 22 Réglages GC 339+...
- Page 23 GC 339+ Réglages...
- Page 24 Dernières étapes de montage GC 339+ Dernières étapes de montage Avant de quitter l'installation, contrôler le bon fonctionnement du cap- teur.
- Page 25 GC 339+ Autres produits en situation Autres produits en situation 10. 1 Montage sur un vantail et commande séparée Hauteur de montage Distance entre le dé- Largeur de vantail Largeur de détection tecteur et le bord de max. * DIN 18650 / EN 16005 fermeture secondaire 2000 1150...
- Page 26 Autres produits en situation GC 339+ Distance Bord de fermeture principal Hauteur de montage Sécurisation ; 2 m de hauteur selon DIN 18650 / EN 16005 Largeur de vantail Largeur de détection...
- Page 27 GC 339+ Maintenance 10.2 Montage sur le linteau Selon les normes DIN 18650 / EN 16005, la distance entre les rideaux lumi- neux intérieures ne peut dépasser 200 mm. En cas de dimensions divergentes, contacter préalablement le service des ventes. Hauteur de montage a Embrasure max.
- Page 28 Messages d'erreur et élimination des erreurs GC 339+ Messages d'erreur et élimination des erreurs Affi- Conséquence Cause Solution chage La LED ORANGE Le capteur signale Couper et rebrancher le clignote 1 x une erreur interne. bloc d'alimentation. Remplacer le capteur si la LED ORANGE continue de clignoter.
- Page 29 GC 339+ Messages d'erreur et élimination des erreurs Affi- Conséquence Cause Solution chage – La LED ROUGE Le capteur voit Contrôler l'angle des dé- clignote rapi- la porte pendant tecteurs infrarouge actif. dement après l'apprentissage avec Démarrer l'apprentissage l'apprentissage mouvement de la avec mouvement de la avec mouvement porte.
- Page 30 Données techniques GC 339+ Données techniques Bloc d'alimenta- 12 V à 24 V, AC ±10 % ; 12 V à 30 V, DC ±10 % tion Puissance < 2,5 W consommée Hauteur d'instal- 2 m à 3,5 m lation : Plage de tempé- –25 °C à +55 °C, 0 à 95 % d’humidité relative de l’air, non condensant rature Classe de protec- IP54 selon EN 60529...
- Page 31 GC 339+ Accessoires/pièces détachées Accessoires/pièces détachées Référence Équerre de fixation par 153568 serrage au plafond Kit de montage au 151253 (noir) plafond 151254 (blanc) Kit de montage au 200682 plafond (court) Capot de protection 158250 anti-pluie Adaptateur en arc de 151540 cercle Télécommande...
- Page 32 Accessoires/pièces détachées GC 339+ Référence Spotfinder 112321 203864 (noir) Capot 203866 (selon RAL) Fenêtre IRA 203867 Câble de rechange 203868 2,5 m...
- Page 33 GC 339+ Accessoires/pièces détachées...
