Powerturn

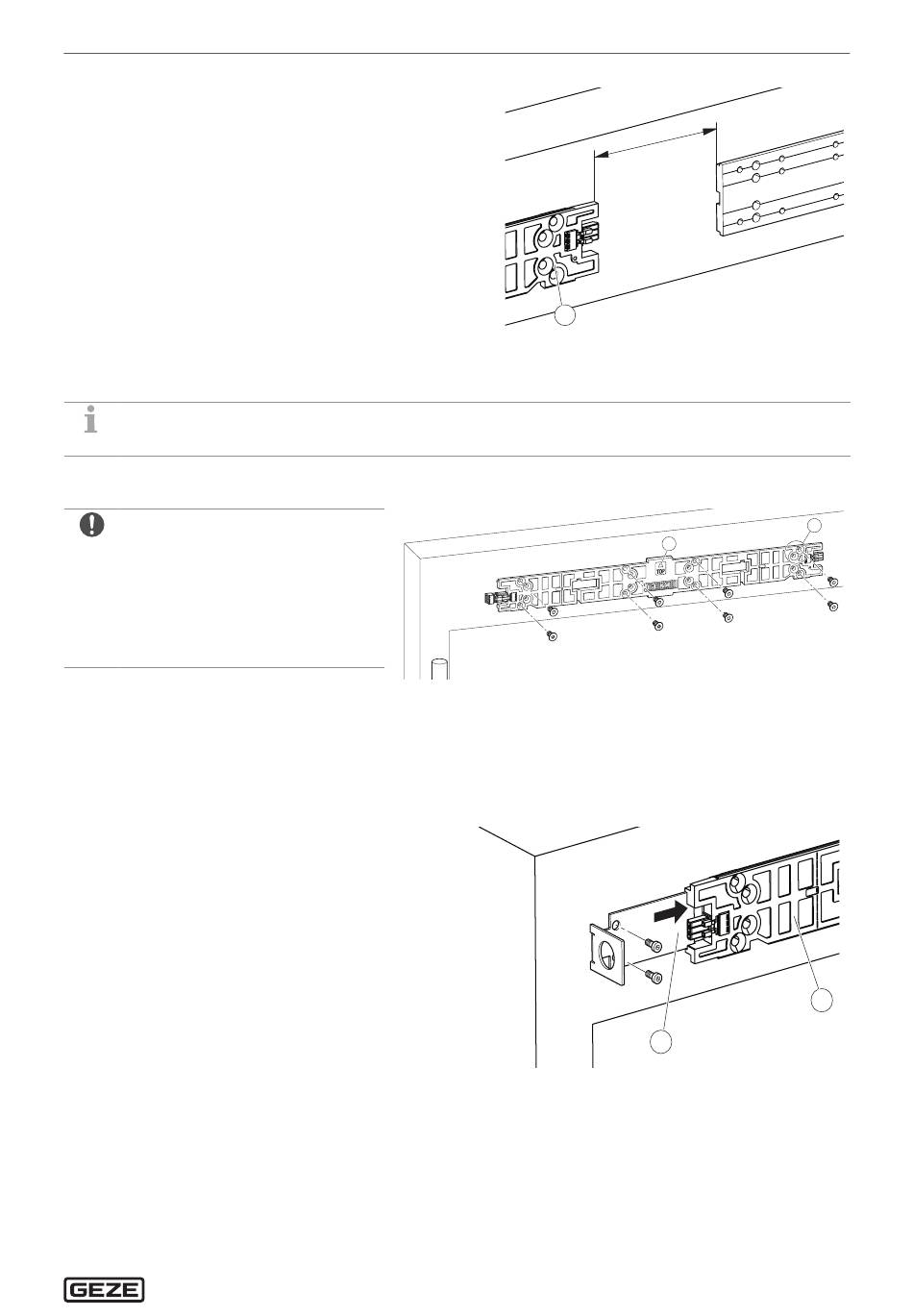

Visser la plaque de montage (3).
X
Monter le 2e entraînement de la même
X
manière sur le côté droit.
7

Montage

Respecter la liste de contrôle de montage dans le Chapitre 11.
7. 1

Monter la plaque de montage

à Veiller à ce que la plaque de mon-
tage soit dans la bonne position, voir
la flèche d'orientation (1).
à Respectivement une vis par point
de vis (2). Voir aussi « Explication point
de vis » à la page 13.
à Privilégier les rainures de perçage
extérieures.
Fixer la plaque de montage sur
X
au moins 8 points.
7.2 Passe-câbles en applique sur la partie latérale côté paumelles
7.2. 1 Passe-câbles au-dessus du passe-câbles de la porte pour un montage sur ouvrant
Glisser l'équerre de raccordement (2) sous
X
la plaque de montage (1) et la fixer avec 2 vis.
1 0 7
3
1
2
Montage
2
1
23
