Préparer le montage
6.2

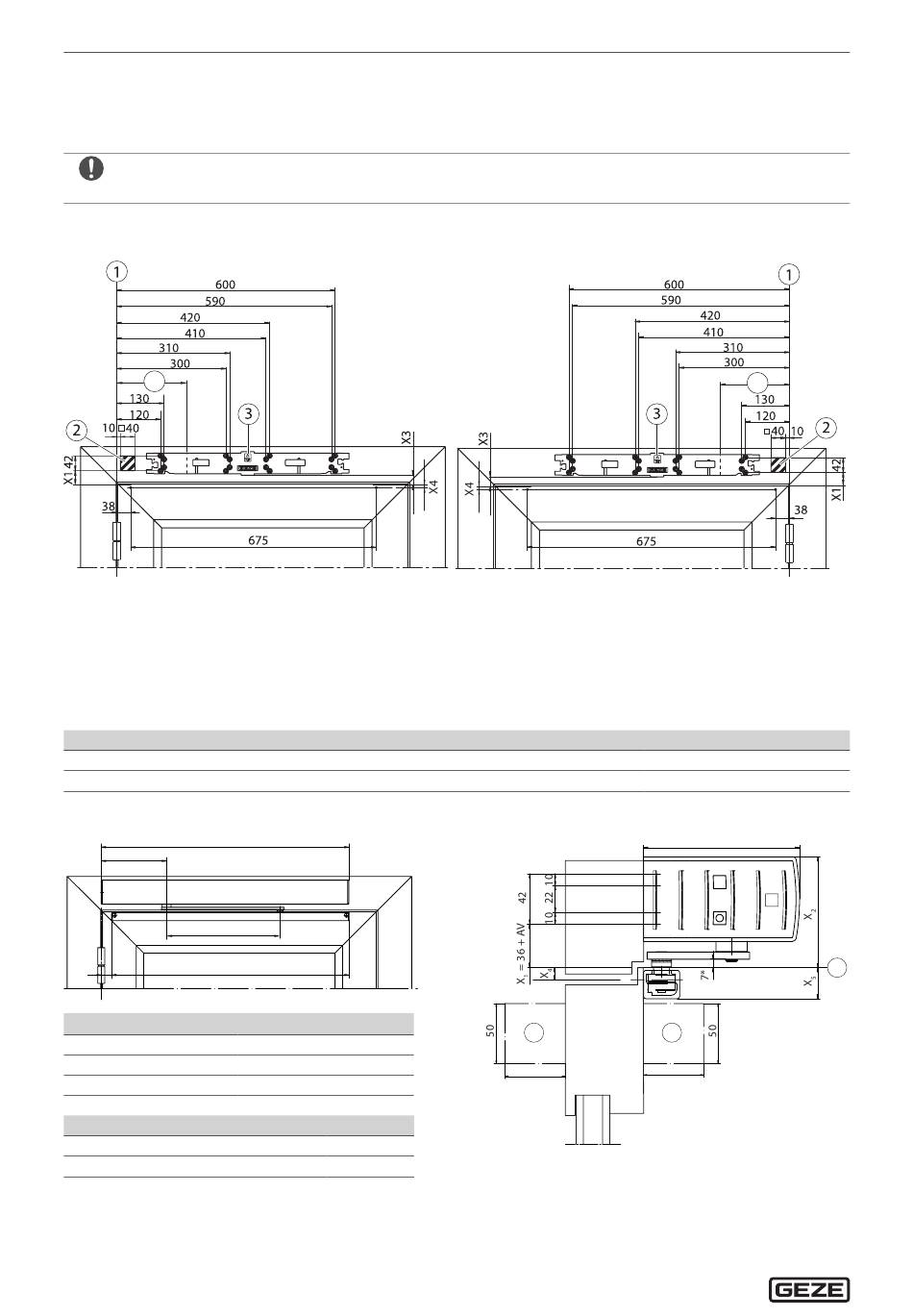

Dimensions de montage des types de montage

6.2. 1 Montage sur dormant côté paumelle avec bras à coulisse standard
à Schémas de perçage DIN à gauche et DIN à droite inversés.
à Pour les bras à coulisse porte-sensor, respecter les instructions de montage spéciales.
Fixation DIN à gauche
4
1 Cote de référence milieu de la paumelle/bord supérieur de la porte
2 Passage de câble caché possible dans la zone hachurée, par ex. Ø 20 mm pour le raccordement secteur ou le rac-
cordement basse tension (en option il est également possible de passer les câbles sur le côté, voir chapitre 7.2)
3 Flèche d'orientation pour définir clairement la position de la plaque de montage
4 Entraxe des paumelles 190 mm
Moyens de fixation
Fixation de l'entraînement
Fixation Bras à coulisse standard
Espace nécessaire et fixation Bras à coulisse standard
720
190
L = 330 mm
30 691
AV X
1
0 36
30 66
50 86
Vis de suspente
Standard
23 mm rallongé
AV Rallonge d'essieu
L Longueur de levier
14
Portes en acier/ aluminium
8 vis à tête fraisée M6 × 25 et écrou rivé M6
2 vis à tête fraisée M5 × 40 et écrou rivé M5
X X
2 3
92 25
122 55
142 75
X X
4 5
10 26
33 49
Fixation DIN à droite
Portes en bois
8 vis à bois Ø6 × 50
2 vis à bois Ø5 × 50
6 6
50
50
5 Base Bord supérieur de la porte
6 Espace nécessaire Système de sensors
* cote fonctionnelle principale
Powerturn
4
130
