Stihl MS 461 R Notice D'emploi page 23

Pour l'affûtage de la chaîne à plaquettes
de carbure, utiliser exclusivement
l'affûteuse USG avec meule diamantée.
Procéder en suivant les instructions de
la Notice d'emploi jointe à l'affûteuse
USG.
De plus, toutes les dents de la chaîne
doivent présenter les mêmes angles. En
cas d'angles inégaux : fonctionnement
irrégulier et par à-coups, usure plus
rapide – jusqu'à la rupture de la chaîne.
Toutes les dents de coupe doivent avoir
la même longueur.
Des longueurs de dents inégales se
traduisent par des hauteurs de dents
différentes, ce qui provoque un
fonctionnement par à-coups et la
fissuration de la chaîne.
Rectifier toutes les dents de coupe
N
sur la longueur de la dent de coupe
la plus courte.

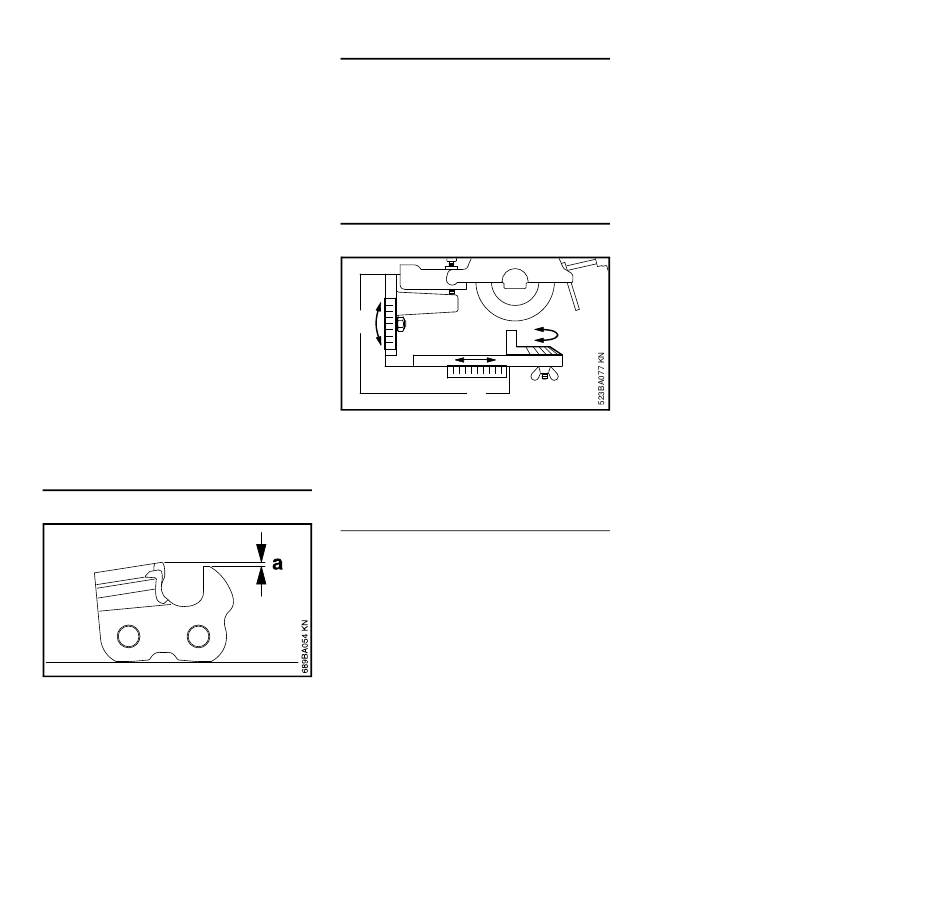

Retrait du limiteur de profondeur
Le limiteur de profondeur détermine
l'épaisseur des copeaux.
a Retrait prescrit entre le limiteur de
profondeur et le tranchant d'attaque
(0,65 mm).
MS 461 R
Réajustage du limiteur de profondeur
Le retrait du limiteur de profondeur
diminue à l'affûtage de la dent de coupe.
Après chaque affûtage, contrôler le
N
retrait du limiteur de profondeur et le
rectifier avec l'affûteuse USG.
Valeurs à régler sur l'affûteuse USG
+
A
-
+
-
B
Chaîne 36 RDR
Dent de coupe Limiteur de
profondeur
droite gauch
e
A +10 +10 +40
B 0 0 0
C +15 -15 0
Après l'affûtage
Nettoyer soigneusement la chaîne,
N
enlever la limaille ou la poussière
d'affûtage adhérant à la chaîne –
huiler abondamment la chaîne ;
pour un arrêt de travail prolongé,
N
nettoyer la chaîne à la brosse et la
conserver en veillant à ce qu'elle
soit toujours bien huilée.
Réparation
La chaîne peut être réparée à l'aide des
appareils riveteurs/dériveteurs NG 3,
NG 4, NG 5 et NG 7.
Sur la chaîne 36 RDR, les dents de
coupe, les maillons intermédiaires, les
maillons intermédiaires à 3 bossages et
les maillons d'entraînement peuvent
être dérivetés et rivetés.
+
-
C
