7 - PARAMETRAGE / PARAMETERS
7.1
INITIALISATION / 1ère MISE SOUS TENSION -
 Vérifier que les sécurités sont câblées ou shuntées.
 La porte doit se manoeuvrer facilement à la main,
sans points durs mécaniques excessifs.
 Les butées doivent être installées.
 Pendant l'apprentissage, les sécurités horizontales, verticales
et les commandes d' o uverture sont fonctionnelles
La première commande d'ouverture permet à l'unité de
contrôle de déterminer :
 le sens d'ouverture de la porte
 les positions extrêmes de porte ouverte et de porte fermée
Pour déterminer le sens d'ouverture, il faut qu'à la
première commande d'ouverture la porte soit placée
manuellement dans sa position fermée et que la
courroie soit suffisament tendue.
Dans le cas contraire la porte pourrait fonctionner à l'envers.

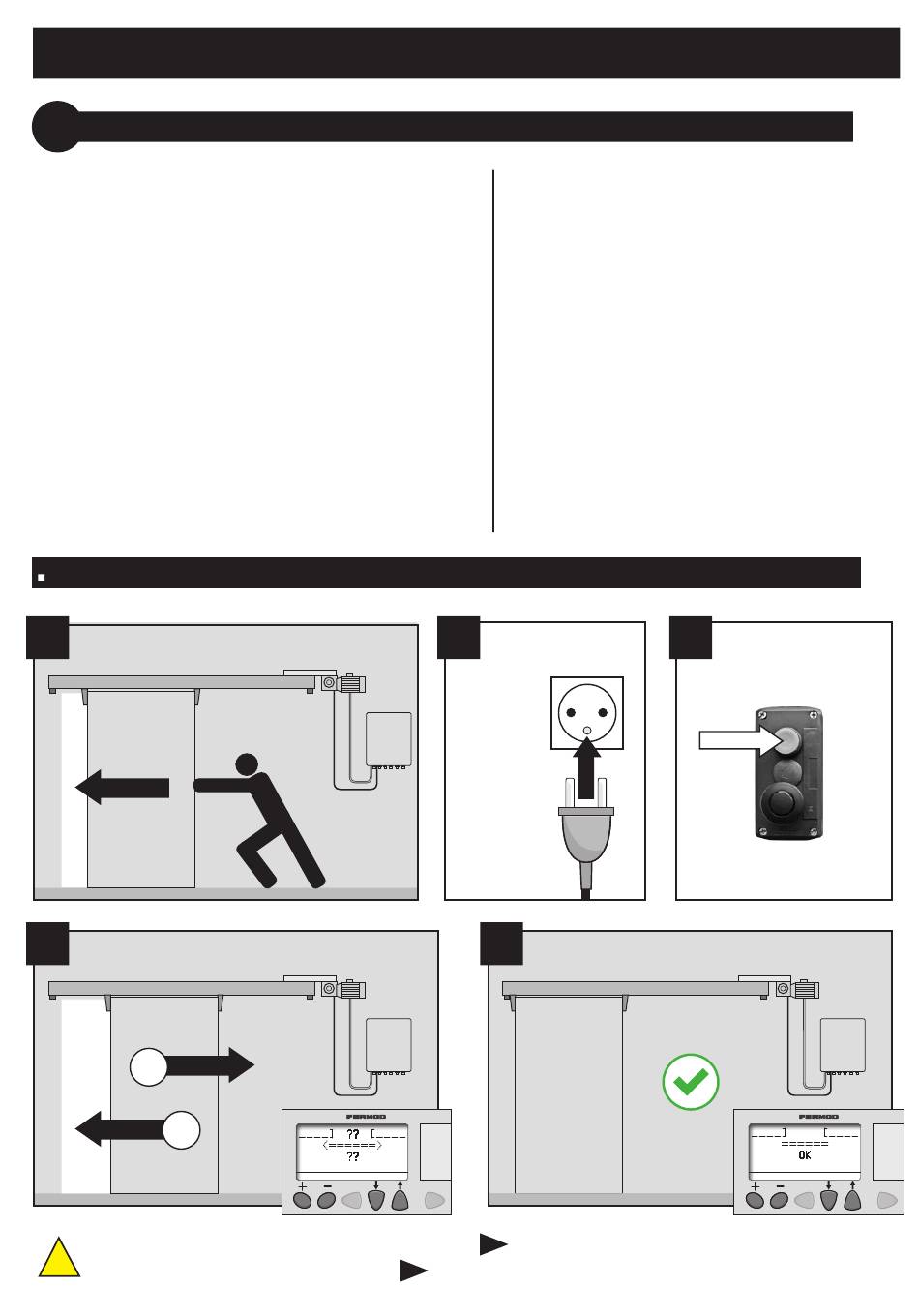

Procédure d'apprentissage du sens de rotation / How to set rotation way
1
FERMER
CLOSE
4
1
2
En cas d'inversion du sens d'ouverture
!
In case of opening side reversal
INITIALIZATION / FIRST POWER ON
 Check that all securities are connected or shunted.
 The door must be easily steered with hand.
 Butts must be mounted.
 During door setting, horizontal and vertical safety
The first opening command is important. Control
unit determines:
 the door opening side
 the open and closed door maxi positions
To determine opening side, close manually the
door before doing first opening command,
otherwise the door could open on the wrong side.
Check that the belt is tight enough.
2
METTRE
SOUS
TENSION
POWER
ON
5
??
??
voir page suivante
see next page
11
devices and opening commands are active.
3
(bouton poussoir, badge...)
OPENING COMMAND
(push-button, badge...)
PORTE
FERMEE
DOOR
CLOSED
COMMANDE
D'OUVERTURE
OK
