REMARQUE : Lorsqu'il est branché au faisceau de câbles du système « Connect and cruise » Supermatic de Chevrolet Performance, le contrôleur
de boîte de vitesses ne requiert aucune résistance à excursion haute.
•
Une sortie de vitesse du véhicule est comprise dans le connecteur de cloison en vue d'être utilisée avec les indicateurs de vitesse à mise
à l'échelle automatique. Le connecteur du capteur de vitesse du véhicule (VSS) dans le faisceau de câbles doit être attaché à un capteur
de vitesse de type à réluctance variable (caractéristique sur la plupart des boîtes de vitesses automatiques des anciens modèles de GM)
pour que cela fonctionne.

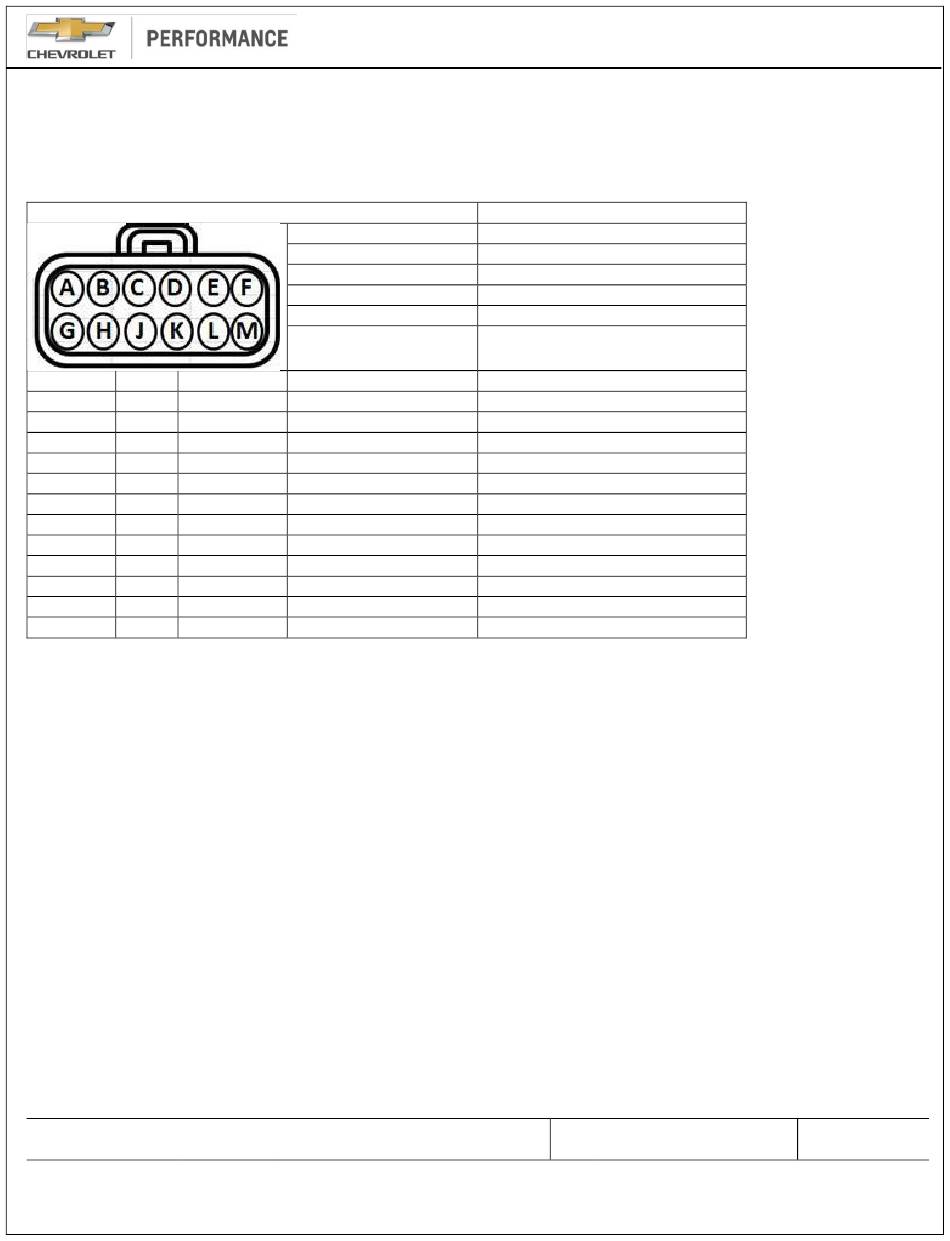

Connecteur de cloison
N° de circuit Position Calibre pour fils Teinte
2501B
A
-
B
121
C
818
D
-
E
-
F
2 500A
G
331B
H
-
J
40F
K
5292
L
50B
M
LT4 E-ROD Instruction Sheet
Connecteur 15326849
Borne femelle 12191818
Joint 15366021
Bouchon 15305171
TPA 15430903
CPA 15317832
22
Naturel (TAN)
-
Bouchon
22
Blanc
22
Brun (BN)
-
Bouchon
-
Bouchon
22
Naturel /Noir (TAN/BK)
22
Naturel /Blanc (TAN/WH)
-
Bouchon
18
Orange
18
Rose (PK)
18
Noir
Connecteur homologue
Connecteur 15326854
15326269 Borne mâle
Joint 15366021
Bouchon 15305171
15430903 T{A
Description
GMLAN haute vitesse (-)
Vide
Vitesse du moteur
Vitesse du véhicule – extérieur
Vide
Vide
GMLAN basse vitesse (+)
Signal de pression d'huile
Vide
Fusible d'alimentation de la batterie
Alimentation d'allumage « sous tension »
Masse
PART No.
REV 04DE19
19370613
SHEET
46 of 83
