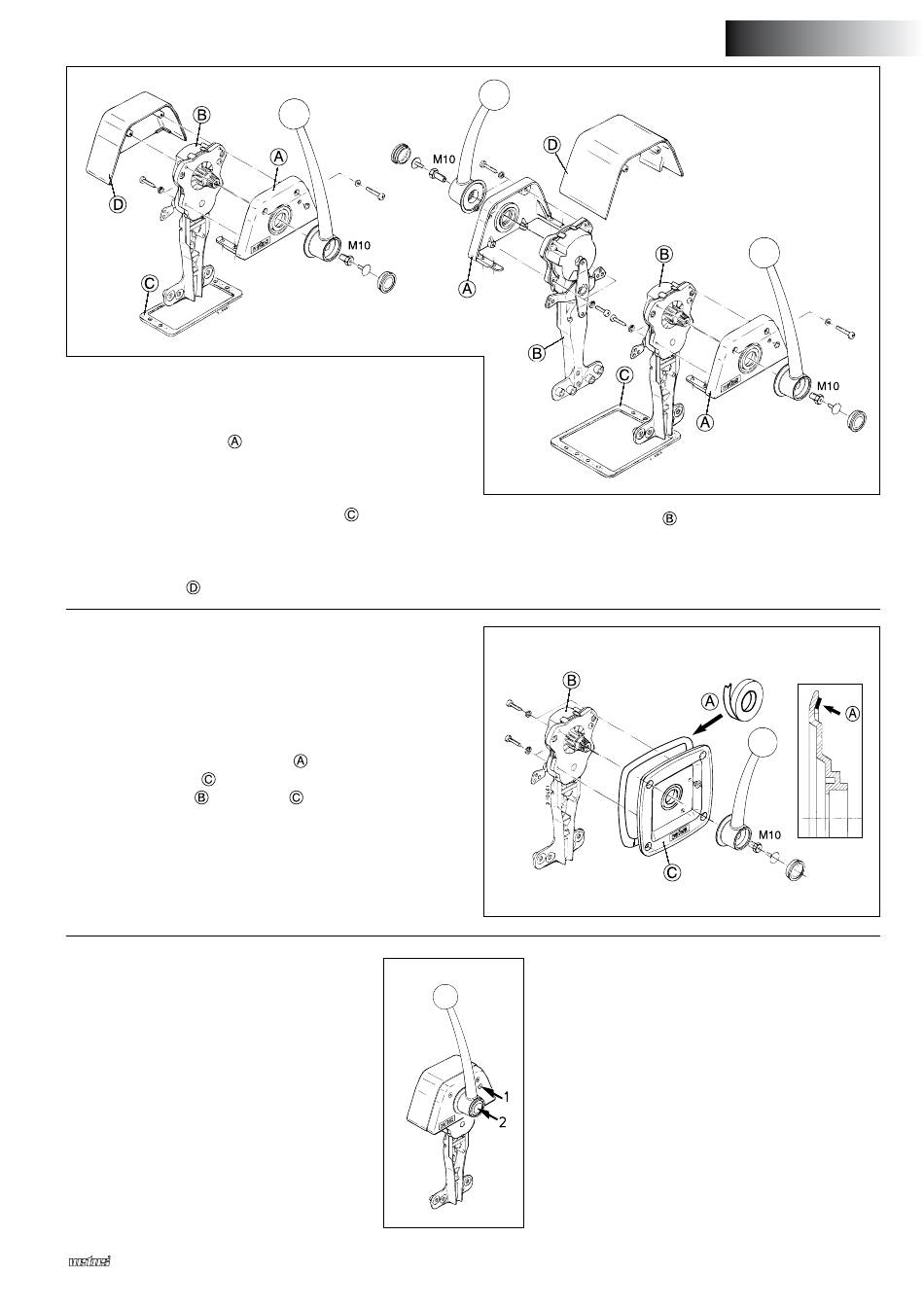

Toppmontage:
• Mit Hilfe der mitgelieferten Bohrschablone die zu bohrenden
Befestigungslöcher und die auszusägende Öffnung anreißen.
• Die beiden Bügel am Teil
ob die Befestigungslöcher mit den angerissenen Löchern korre-
spondieren.
• Die Löcher bohren und die Öffnung sägen.
• Die mitgelieferte selbstklebende Dichtung
anbringen.
• Die Fernbedienung mit M5-Schrauben der entsprechenden
Länge montieren.
• Nun das Element des Gehäuses montieren.
Seitenmontage:
Die Hebel-Fernbedienung für die Seitenmontage benötigt zur Montage
einen freien Raum von mindestens 180 mm hinter dem Schott.
• Mit Hilfe der mitgelieferten Bohrschablone die zu bohrenden
Befestigungslöcher und die auszusägende Öffnung anreißen.
• Die Löcher bohren und die Öffnung sägen.
• Das mitgelieferte Dichtungsband
Rückseite der Platte anbringen. Siehe Detailskizze.
• Den Mechanismus an der Platte
• Das Ganze nun mit Schrauben an der Schott befestigen.
• Die Achse des Mechanismus schmieren und den Hebel in der
gewünschten Lage montieren (meistens senkrecht).
• Versehen Sie die Schraube M10 mit einer Schraubensicherung
(Loctite ® 243).
• Den Verlauf der Kabel prüfen
3 Einstellung
Mit Schraube 1 lässt sich der Gasmecha-nismus je nach
dem Gegendruck der Treibstoffpumpe einstellen.
4 Bedienung
Mit Drucktaste 2 kann die Bedienung des
Wendegetriebes ausgeschaltet werden, sodass nur
Gas gegeben werden kann (beispielsweise um den
Motor zu zünden oder warm laufen zu lassen).
Wenn der Hebel wieder in den Leerlauf geschaltet
wird, springt die Drucktaste zurück und ist die Hebel-
Fernbedienung wieder für den Normalgebrauch
einsatzbereit.
Mechanical remote engine control
dienen als Befestigungsbügel. Prüfen,
ordnungsgemäß
ordnungsgemäß an der
befestigen.
• Die Achse des Mechanismus
gewünschten Lage montieren (meistens senkrecht).
• Versehen Sie die Schraube M10 mit einer Schraubensicherung
(Loctite ® 243).
• Den Verlauf der Kabel prüfen.
5 Wartung
• Den Hebel und das Gehäuse nötigenfalls mit Süßwas-
ser reinigen.
• Regelmäßig prüfen, ob sich am Mechanismus Einzel-
teile gelockert haben oder bewegende Teile abge-
nutzt sind.
Die bewegenden Teile mit einem feuchtigkeitsabsto-
ßenden Schmieröl behandeln.
• Regelmäßig die Kabel und Kabelverbindungen auf
Abnutzung und Korrosion hin kontrollieren.
