Sommaire des Matières pour X-Rite Ci4100

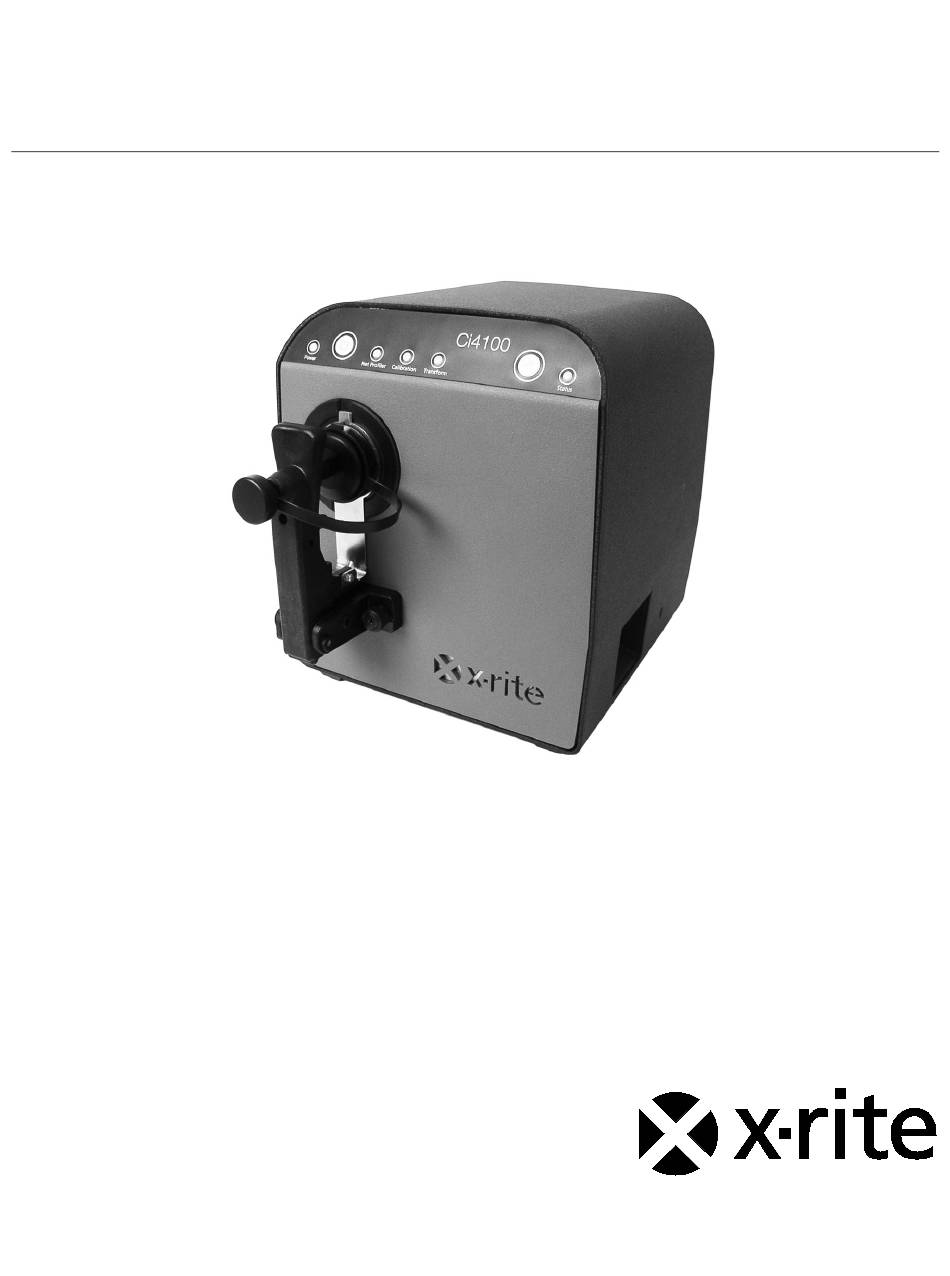

- Page 1 Spectrophotomètre Ci4100 Guide de l'utilisateur...
- Page 3 Ce symbole vous informe des risques potentiels ou d'actions qui peuvent nécessiter votre attention. Déclaration CE Par la présente, X-Rite, Incorporated déclare que le modèle Ci4100 est conforme aux principales exigences et autres clauses pertinentes des directives 2014/35/EU (LVD), 2014/30/EU (EMC) et RoHS 2011/65/EU.
- Page 4 X-Rite, Incorporated. Brevets : www.xrite.com/ip © 2017, X-Rite, Incorporated. Tous droits réservés. X-Rite® est une marque déposée de X-Rite, Incorporated. Tous les autres logos, marques de produits et noms de produits sont la propriété de leur titulaire respectif. Garantie limitée X-Rite garantit ce produit contre tout vice de matériau et de fabrication pendant une période de...
- Page 5 NÉGLIGENCE, UN DÉLIT STRICT OU TOUT AUTRE PRINCIPE DE DROIT. EN CAS DE RESPONSABILITÉ AVÉRÉE, LA RESPONSABILITÉ MAXIMALE DE X-RITE EN VERTU DE LA PRÉSENTE GARANTIE SE LIMITE AU PRIX DES BIENS OU DES SERVICES FOURNIS PAR X-RITE À L'ORIGINE DE LA RÉCLAMATION.
-
Page 6: Table Des Matières
Spectrophotomètre CI4100 Table des matières Introduction et configuration Emballage Porte-échantillon Installation du porte-échantillon Installation du pilote USB (le cas échéant) Branchement du bloc d'alimentation Branchement du câble USB Bouton Marche/Veille Voyants de l'instrument Étalonnage Remarques sur l'étalonnage Procédure d'étalonnage Mesures Critères de sélection d'un échantillon... -
Page 7: Introduction Et Configuration
Spectrophotomètre CI4100 Introduction et configuration Le spectrophotomètre Ci4100 est un instrument de mesure des couleurs autonome qui permet de transmettre des données spectrales à un ordinateur. Ce manuel couvre l'installation, les opérations de base et la maintenance générale de l'instrument. Vous trouverez des instructions spécifiques concernant l'utilisation de l'instrument avec votre application dans la documentation du logiciel. -
Page 8: Porte-Échantillon
Spectrophotomètre CI4100 Porte-échantillon Le porte-échantillon est un mécanisme permettant de maintenir en place un échantillon de couleur contre le port de mesure de l'instrument. Les échantillons sont placés entre le dispositif de serrage et la bague de retenue. Lors de mesures normales, un cache recouvre la plaque blanche en céramique. Pour étalonner l'instrument, retirez le cache pour prendre une mesure de la plaque blanche en céramique. -
Page 9: Installation Du Pilote Usb (Le Cas Échéant)
Spectrophotomètre CI4100 Installation du pilote USB (le cas échéant) IMPORTANT : vous pouvez ignorer cette procédure d'installation si vous exécutez une application logicielle telle que ColorDesigner PLUS qui installe automatiquement le pilote USB. 1. Munissez-vous du CD sur lequel figurent les manuels et les utilitaires, puis insérez-le dans le lecteur de CD de l'ordinateur. -
Page 10: Bouton Marche/Veille
Spectrophotomètre CI4100 Bouton Marche/Veille Le bouton Marche/Veille vous permet de mettre l'instrument en marche lorsque celui-ci est hors tension. Lorsque l'instrument est en marche, le voyant d'alimentation émet une lumière verte continue. Appuyez simplement sur le bouton Marche/Veille pour mettre l'instrument sous tension. -
Page 11: Étalonnage
Spectrophotomètre CI4100 Étalonnage Le logiciel vous invite à étalonner l'instrument lorsque le moment est venu. La fréquence de cette opération dépend de l'application. Reportez-vous à la procédure ci-après. La procédure d'étalonnage nécessite une mesure de la plaque blanche en céramique suivie d'une mesure du port ouvert. - Page 12 Spectrophotomètre CI4100 4. Lancez la procédure d'étalonnage du blanc depuis l'application logicielle. Le voyant d'état passe à l'orange. Le voyant d'étalonnage doit passer au rouge. 5. Une fois l'étalonnage du blanc terminé, ouvrez le porte-échantillon et replacez le cache sur la plaque d'étalonnage.
-
Page 13: Mesures
Spectrophotomètre CI4100 Mesures Reportez-vous à la documentation du logiciel que vous utilisez conjointement avec votre instrument. Les applications qui utilisent l'instrument doivent être en cours d'exécution pendant les mesures. Critères de sélection d'un échantillon L'instrument peut prendre des mesures à partir de toute surface propre, sèche et relativement plate. - Page 14 Spectrophotomètre CI4100 4. Serrez l'échantillon à l'aide du dispositif de serrage. Veillez à ce que l'échantillon recouvre entièrement l'ouverture de la bague de retenue. 5. Fermez le porte-échantillon. Vous êtes maintenant prêt à mesurer l'échantillon. 6. Initiez la mesure depuis l'application logicielle.
-
Page 15: Mesure D'échantillons De Grande Taille Ou De Forme Irrégulière
Spectrophotomètre CI4100 Mesure d'échantillons de grande taille ou de forme irrégulière Pour mesurer des échantillons de grande taille ou de forme irrégulière, ouvrez complètement le porte-échantillon ou retirez celui-ci si nécessaire. Vous devez alors maintenir fermement en place l'échantillon contre le port de mesure. -
Page 16: Annexes
Annexes Service après-vente X-Rite offre à ses clients un service de réparation pour ses produits. En raison de la complexité des circuits de l'instrument, toute réparation sous garantie ou non doit être prise en charge par un centre de service autorisé. Pour les instruments qui ne sont plus sous garantie, les frais de transport et de réparation sont à... -
Page 17: Nettoyage De L'instrument
Spectrophotomètre CI4100 Nettoyage de l'instrument Votre instrument nécessite un entretien minimal pour lui assurer une utilisation fiable et durable. Cependant, pour protéger votre appareil et garantir des mesures précises, veuillez de temps à autre appliquer ces quelques conseils d'entretien. Nettoyage général Veillez à... -
Page 18: Dépannage
Spectrophotomètre CI4100 affecter la précision des mesures de l'instrument. Si votre plaque d'étalonnage est sale, utilisez la procédure de nettoyage suivante. 1. Placez le porte-échantillon en position ouverte. 2. Tirez sur le bouton et retirez le cache. 3. À l'aide d'un chiffon non pelucheux, nettoyez avec précaution la plaque blanche afin d'ôter les poussières et autres saletés. -
Page 19: Spécifications Techniques
Environ 500 000 mesures Consommation électrique : 12 V CC, 1,5 A max. Consommation électrique : 12 V CC, 2,5 A (adaptateur secteur X-Rite, n° de réf. SE30-277) Interface de données : USB 2.0 Température de service : 50° à 104° F (10° à 40° C) avec 85 % d'humidité relative maximum (sans condensation) Température de stockage :... - Page 21 8105 Regensdorf Suisse Téléphone (+41) 44 842 24 00 Télécopie (+41) 44 842 22 22 Siège social - Asie-Pacifique X-Rite Asia Pacific Limited Suite 2801, 28 Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Téléphone (852)2568-6283...
