Spectrophotomètre CI4100

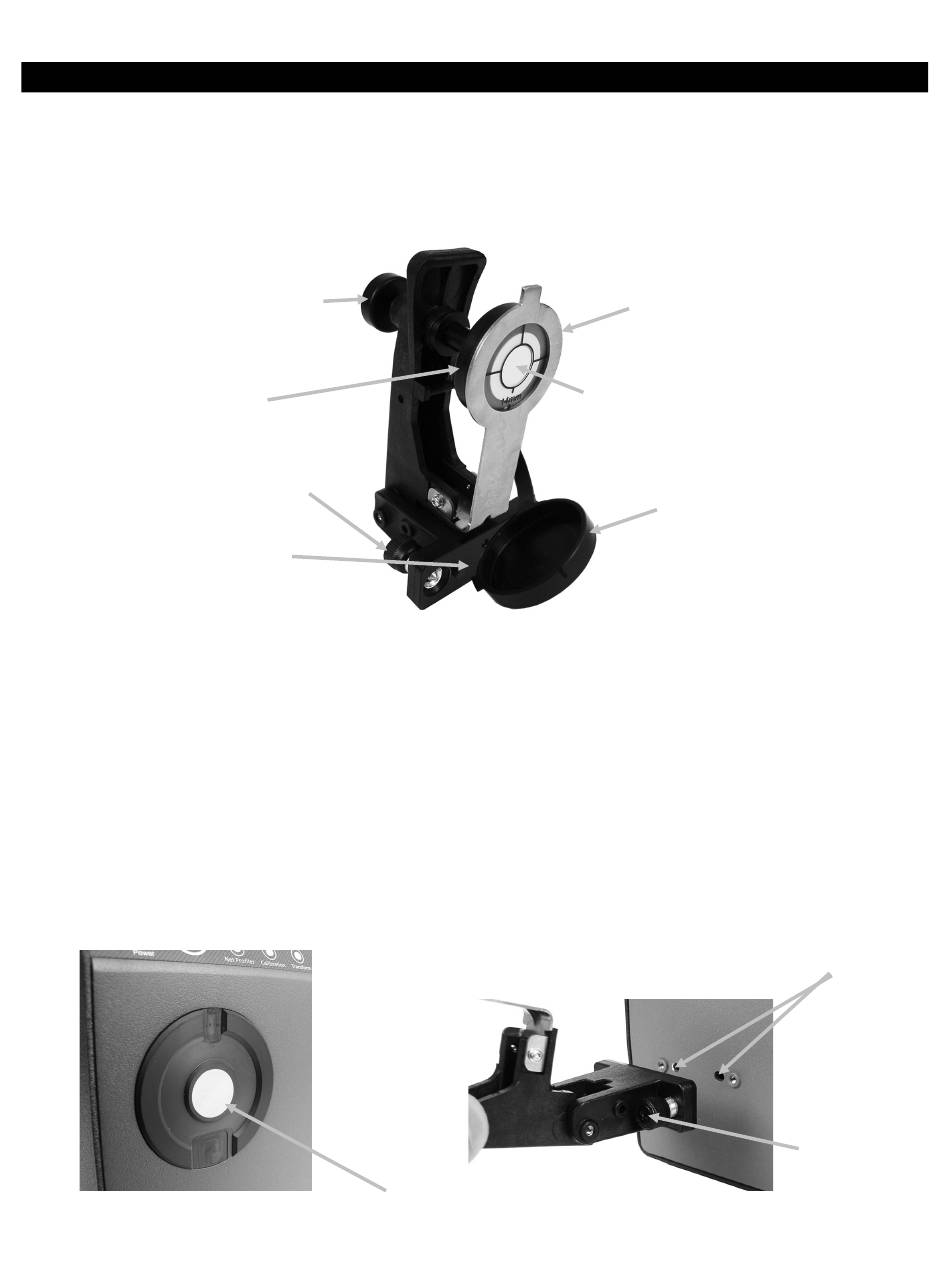

Porte-échantillon
Le porte-échantillon est un mécanisme permettant de maintenir en place un échantillon de
couleur contre le port de mesure de l'instrument. Les échantillons sont placés entre le dispositif
de serrage et la bague de retenue.
Lors de mesures normales, un cache recouvre la plaque blanche en céramique. Pour étalonner
l'instrument, retirez le cache pour prendre une mesure de la plaque blanche en céramique.
Dispositif de serrage
Vis à oreilles (2)
Numéro de série du porte-échantillon
Installation du porte-échantillon
Lorsque vous recevez votre instrument, le porte-échantillon n'est pas fixé à celui-ci. Vous devez
donc installer le porte-échantillon avant toute utilisation.
1. Retirez l'étiquette adhésive située sur le port de mesure et enlevez le résidu laissé par celle-ci.
Pour cela, utilisez un chiffon non pelucheux imbibé d'alcool.
2. Ouvrez le porte-échantillon et alignez les vis du porte-échantillon avec les trous de cheville
situés à l'avant de l'instrument.
3. Serrez les vis à oreilles tout en appuyant sur celles-ci. Serrez les vis à la main et fermez le
porte-échantillon.
6
Bouton
Étiquette adhésive
Bague de retenue
Plaque blanche en céramique
Cache
Trous de
cheville
Vis à oreilles (2)
