Service et entretien
Démontage du brûleur et de l'échangeur de chaleur
6
11
4
17
8
7
9
11
1
11
6
1
13
12
18
14
10
5
6
2

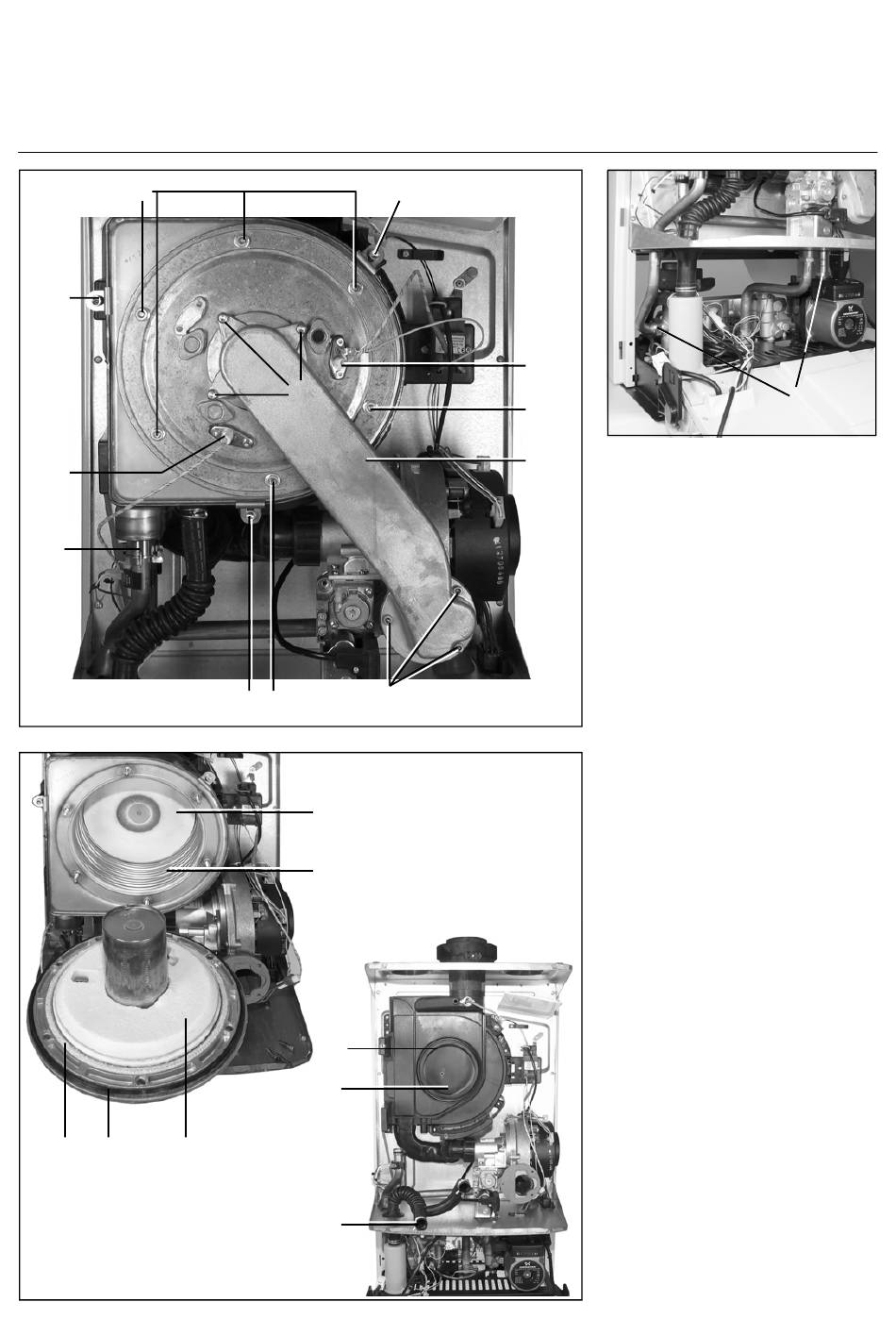

Démontage du brûleur rond
•
Débrancher les fiches
électriques.
•
Desserrer le raccord (1) du
collecteur (2).
•
Desserrer les vis d'arrêt et sortir
l'électrode d'ionisation (4) et
l'électrode d'allumage (5).
•
Desserrer les vis d'arrêt (6) du
brûleur.
•
Séparer l'unité de brûleur (7) de
l'échangeur de chaleur.
•
Vérifier l'état, du joint circulaire (8),
de la plaque de brûleur ainsi que
le joint de fibre céramique (9),
évtl. remplacer.
Démontage de l'échangeur de
chaleur
•
Vider l'appareil côté eau.
•
Desserrer les tuyaux flexibles
d'écoulement (10).
•
Desserrer les raccords départ et
retour (15).
•
Retirer les deux clips de fixation
(17).
•
Desserrer les vis d'arrêt (11) de
l'échangeur de chaleur (12).
•
Retirer l'échangeur de chaleur
vers l'avant.
•
Enlever l'isolation du foyer (13).
•
Rincer l'échangeur de chaleur (12)
à l'eau claire (enlever la crasse
résistante avec une brosse
synthétique molle et rincer).
•
Nettoyer l'unité collecteur gaz de
combustion (14) et la vérifier y
compris le joint (18).
•
Remontage de tous les
composants en ordre inverse.
