Installation
Système concentrique d'amenée d'air/évacuation des
gaz de combustion Ø 125/80 PPS/alu
La connexion entre la chaudière et la
cheminée doit être effectuée avec des
produits résistant aux eaux de conden-
sation. Le tableau page 16, variantes
d'exécution, fait foi pour les longueurs
et les coudes.
La cheminée doit correspondre aux
prescriptions DIBT et être homologuée
pour l'évacuation des gaz de com-
bustion de chaudières à condensation.
La grandeur de l'orifice d'aspiration
d'air pour la ventilation du local doit
correspondre à la directive en vigueur.

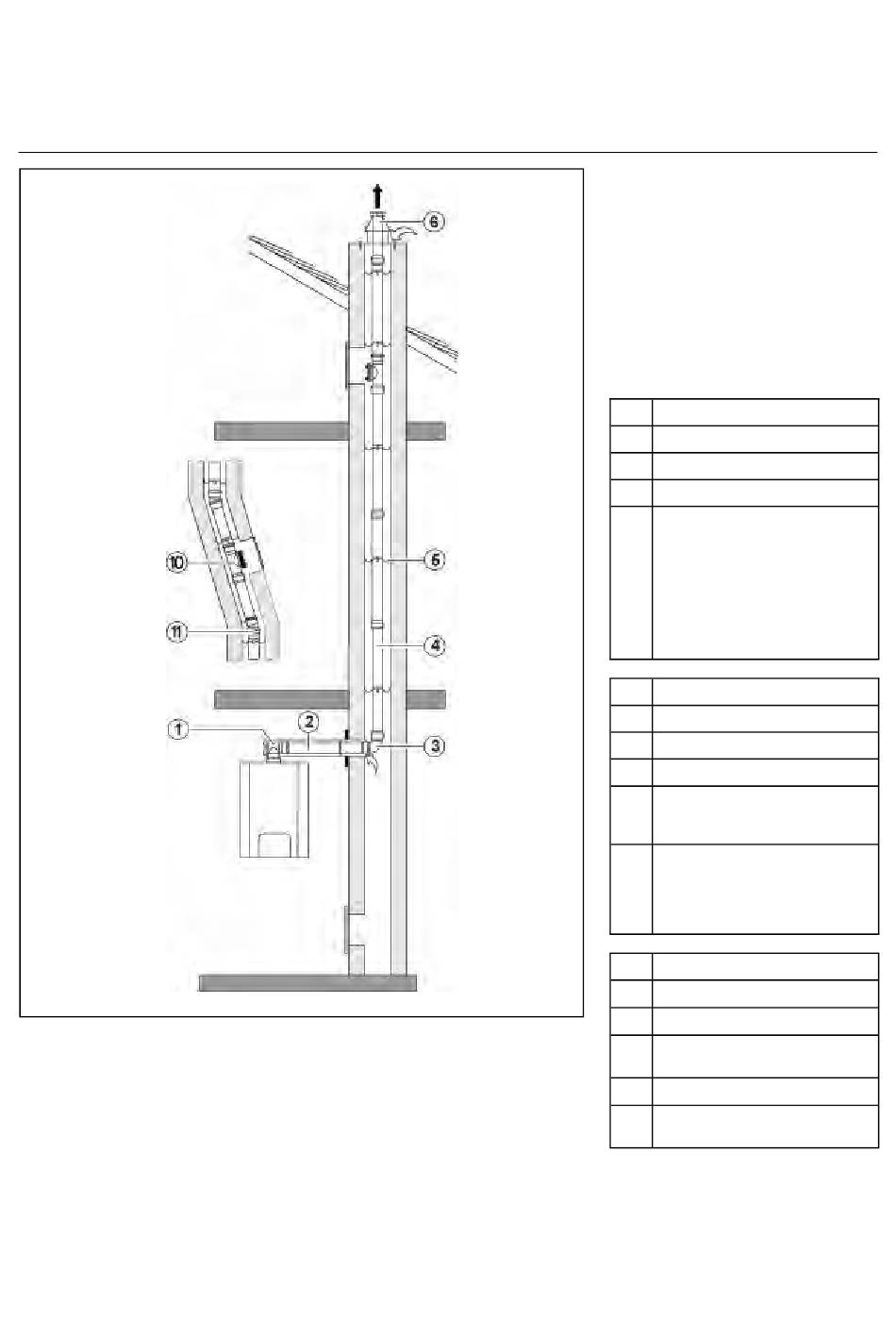

C33x
-
Le circuit de combustion est
entièrement isolé de l'environne-
ment de l'installation et entouré
d'air comburant.
-
Conduit d'évacuation et d'aspira-
tion d'air dans le même domaine
de pression.
-
Evacuation des gaz de com-
bustion par le toit
Kit de base
Pos. Description
1
Pièce té 87,5°, avec couvercle
2
Tuyau 0,5 m
14
Rosace murale blanche Ø 125 mm
Kit tuyau vertical 7 m,
comprenant:
-
Base d'appui
3
-
Coude d'appui 87,5°
4
-
3 tuyaux 1,95 m avec
manchon
-
1 tuyau 1 m avec manchon
5
-
3 pièces d'écartement
6
-
Tête de cheminée
Tuyau 1 m
Coude 87,5°
Coude 45°
Collier de fixation DN 125 mm
Collier mural réglable DN 125
(écart paroi – axe du tuyau
115 - 170 mm)
Rallonge pour collier mural, écart
paroi – axe du tuyau
165 -228 mm ou
215 - 275 mm ou
270 - 333 mm
Tuyau 0,5 m avec manchette
Tuyau 1,0 m avec manchette
Tuyau 1,95 m avec manchette
10
Pièce de raccordement avec orifice
d'inspection, couvercle vissé
11
Coude 30°
5
Pièce d'écartement (nécessaire
tous les 2 m)
