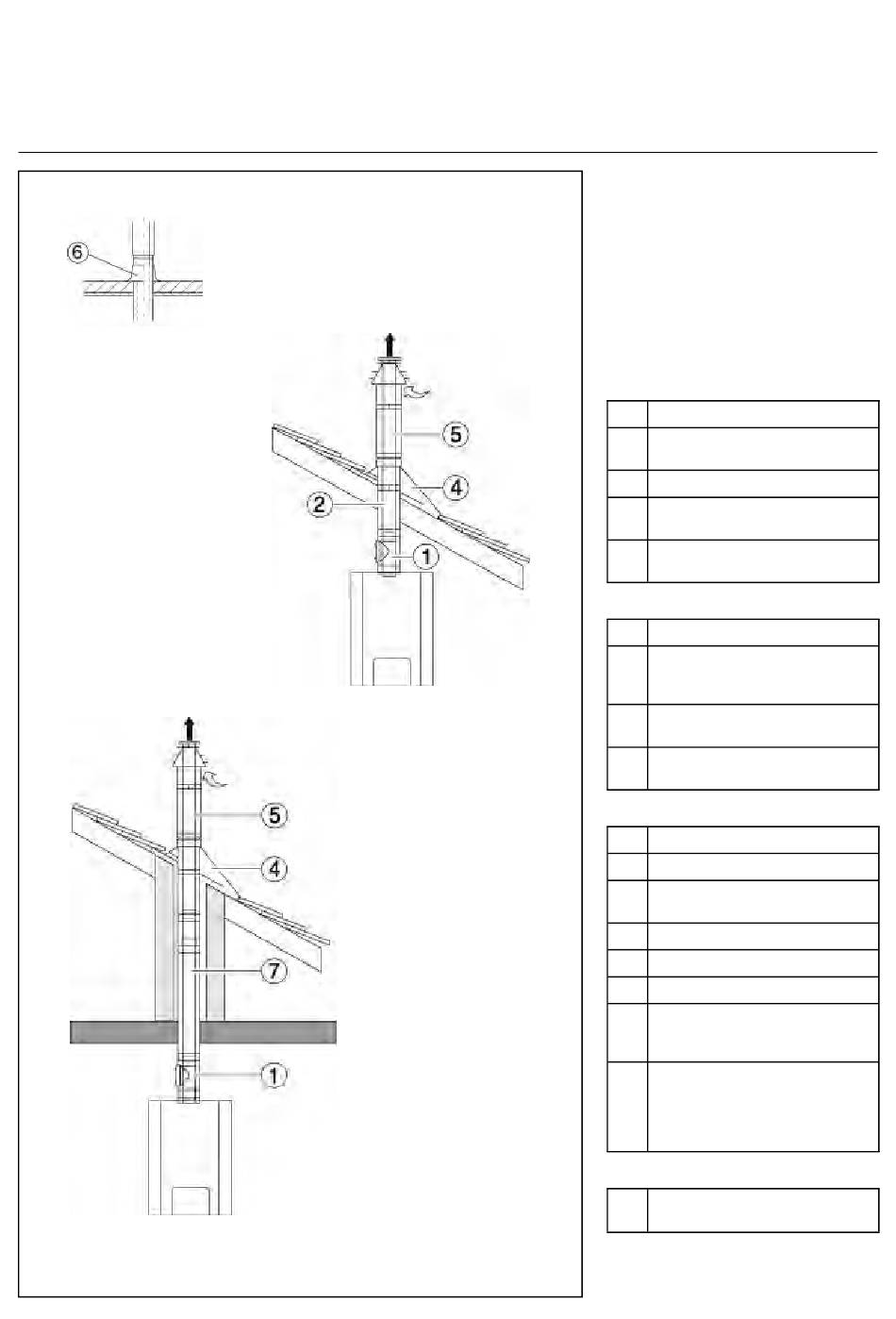

Installation
Système d'amenée d'air/évacuation des gaz de
combustion concentrique Ø 125/80 PPS/alu
22
C33x
-
Le circuit de combustion est
entièrement isolé de l'environne-
ment de l'installation et entouré
d'air comburant.
-
Conduit d'évacuation et d'aspira-
tion d'air dans le même domaine
de pression.
-
Evacuation des gaz de com-
bustion par le toit
Kit de base
Pos. Description
1
Orifice de révision avec
couvercle
2
Tuyau 0,5 m
4
Tuiles pour toit incliné universel,
pour exécution "sur toit", noir
5
Exécution AZ "sur toit" avec
coupe-vent noir
Alternative
Pos. Description
4
Tuiles rondes pour toit incliné uni-
versel, pour exécution "sur toit",
rouge
5
Exécution AZ "sur toit" avec
coupe-vent rouge
6
Pièce d'adaptation pour toit plat en
cas d'exécution "sur toit" Ø125
Extension
Pos. Description
Tuyau 1 m
Pièce té de raccordement 87,5°
avec couvercle
Coude 90°
Coude 45°
Collier de serrage DN 125 mm
Collier mural réglable DN 125
(écart paroi – axe du tuyau
115 - 170 mm)
Rallonge pour collier mural, écart
paroi – axe du tuyau
165 -228 mm ou
215 - 275 mm ou
270 - 333 mm
Autres
Gaine ou tube protecteur F30/F90,
extérieur
