Réglage
4.1.3

Fourreaux (en option)

•

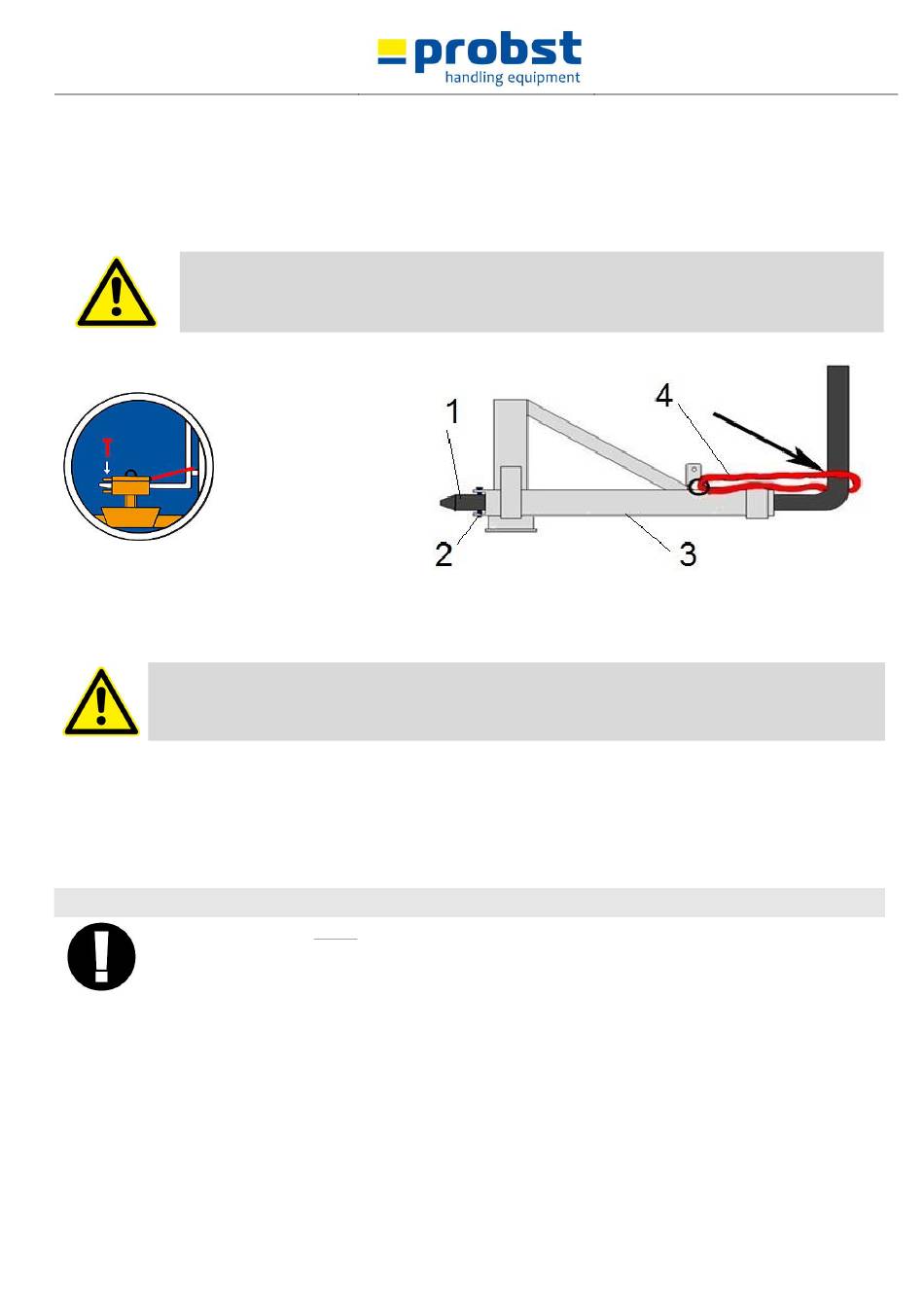

Afin d'assurer une liaison entre le chariot élévateur et le fourreau, il faut introduire les fourches du
chariot dans les fourreaux et les bloquer, soit par l'intermédiaire de vis de blocage positionnées
dans un perçage à prévoir sur les fourches, ou par l'intermédiaire d'une chaîne ou d'un cordage, qui
passe dans l'anneau des fourreaux et autour du tablier.
•
Cet assemblage doit être mis en place afin d'éviter que le fourreau ne glisse des fourches du chariot
lorsque celui-ci est en service. RISQUE D'ACCIDENT!
1
2 Vis de blocage
3
4
4.1.4 Têtes rotatives (en option)
En cas d'utilisation de têtes rotatives, il est impératif de monter un dispositif de régulation de roue libre.
Pour qu'une accélération ou un arrêt brusque des mouvements de rotation soit exclu car ceux-ci pourraient
sinon détériorer l'appareil en peu de temps.
5 Réglage
5.1 Réglage de l'ouverture
L'ampleur d'ouverture correspondante doit être réglée avant qu'un produit préhensible puisse être levé et déplacé.
•
L'ouverture ne doit jamais être réglée en même temps sur les deux côtés.
L'ouverture doit toujours être réglée d'abord sur un côté, puis sur l'autre côté.
•
Pour modifier l'ouverture, tirer vers le haut le verrou à ressort, tourner de 180° et bloquer dans
l'encoche.
•
Déplacer les tubes rectangulaires l'un contre l'autre jusqu'à ce que la zone de préhension, soit environ 5
cm plus grande que le produit préhensible lui-même.
•
Tourner à nouveau le verrou à ressort de 180° et bloquer dans le trou prévu à cet effet.
•
Faire glisser les tubes rectangulaires de la poignée jusqu'à ce que le verrou à ressort pénètre dans le trou
correspondant.
•
Ce réglage doit être effectué sur chaque côté de l'appareil. Dans le cas contraire, l'appareil serait
suspendu à l'engin de levage en position inclinée.
•
Prudence lors du réglage de la zone de préhension.
Risque de blessure des mains.
5310.0348
Fourche du chariot
élévateur
Fourreau
Cordage ou chaîne
V2
13 / 23
FR
