Installation

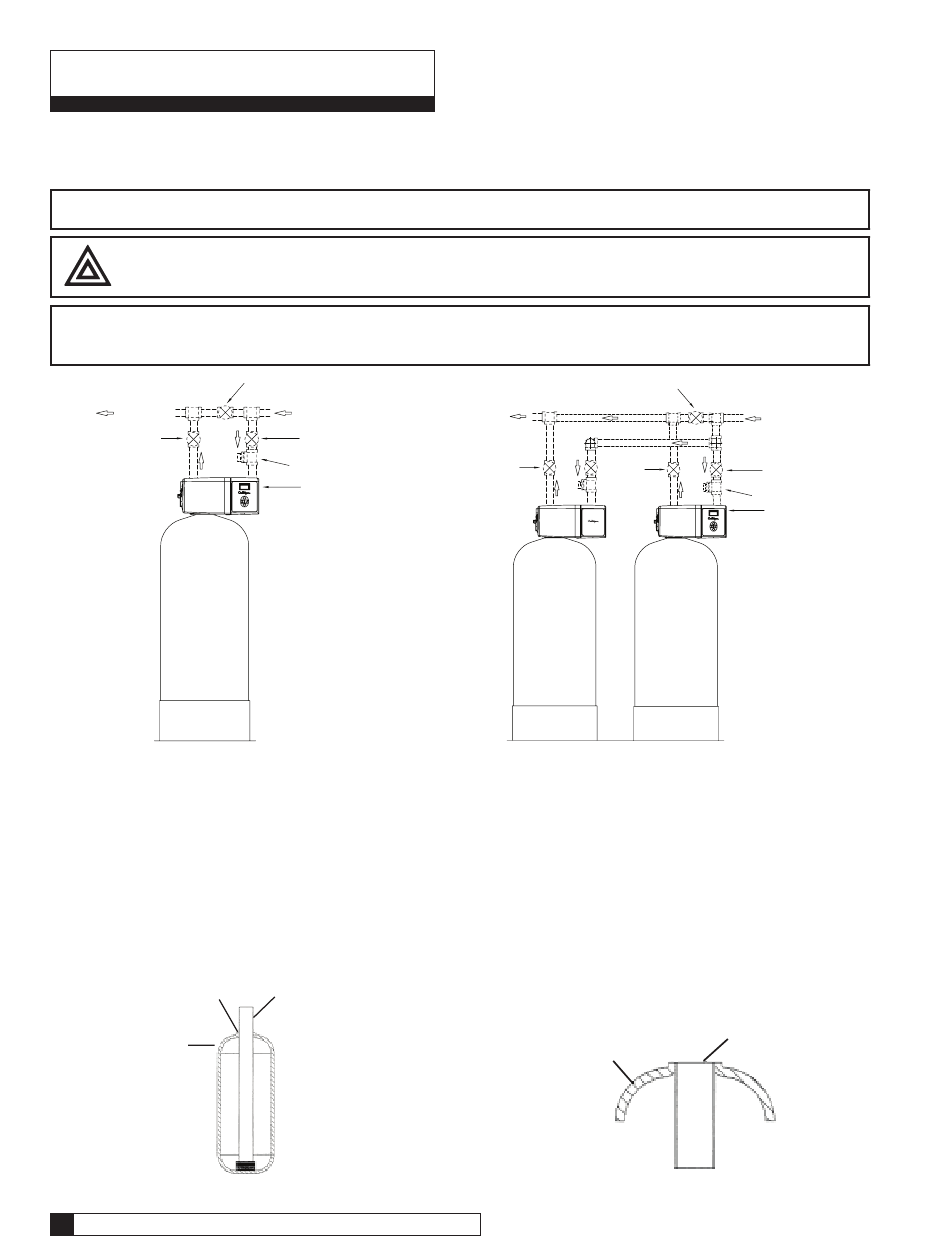

Installations De Tuyauterie Suggérées
Les diagrammes de tuyauterie ci-dessous illustrent un contournement traditionnel à trois voies. En plus de ceci Culligan
offre une vanne de contournement qui se connecte directement à l'entrée et à la sortie du filtre.
AVIS
La tuyauterie et les raccords d'interconnexion, les vannes de contournement, et les vannes d'isolation
ne sont pas fournies.
ATTENTION!
AVIS
L'illustration 4 démontre des vannes de blocage externes pour permettre l'opération en débit alternant
ou progressif. Le débit progressif bloqué internement est plombé de manière similaire, mais sans l'util-
isation de vannes de blocage.
EAU FILTRÉE
VANNE
DE SORTIE
MANUELLE
Illustration 3.
Tuyauterie pour un HE 1.5 à reservoir autonome.
Installation Du Système De Distribution
1.
Repérez les composantes du distributeur et inspectez les attentivement pour vous assurer qu'elles n'ont pas
étés endommagées par la manutention ou en transit.
2.
Enlevez le capuchon/bouchon du collecteur et placez-le de côté pour utilisation future.
3.
Insérez l'assemblage du distributeur dans le réservoir. Utilisez une règle et un crayon pour tracer une ligne
droite sur le distributeur, à raz avec le dessus du réservoir. Voir les Illustrations 5 et 6.
4.
Retirez l'assemblage du distributeur et coupez carrément le tube du distributeur au tracé que vous avez fait à
l'étape 3. Sablez la coupe. Réinstallez le capuchon/bouchon dans le bout du tube de distribution.
5.
Remplacez l'assemblage du distributeur dans le réservoir.
Tracez Ici
Réservoir
Illustration 5. Ensemble du distributeur.
10
Filtre À Eau À Haute Efficacité 1.5 De Culligan
Réservoir
NE PAS faire de connexion directement au drain. Fournissez un interstice d'air qui est
au moins quatre fois le diamètre de la ligne du drain ou conformez vous aux codes d'as-
sainissement locaux et en plus assurez vous de pouvoir observer le débit d'eau vers le drain.
VANNE DE CONTOURNEMENT
(NORMALEMENT FERMÉE)
EAU NON-FILTRÉE
VANNE D'ÉNTRÉE
MANUELLE
CASSE-VIDE
CONTRÔLEUR
SMART
Distributeur
®
Distributeur –
Coupez À Ras
VANNE DE CONTOURNEMENT (NORMALEMENT FERMÉE)
EAU
FILTRÉE
VANNE DE
VANNE DE
BLOCAGE
BLOCAGE
High Efficiency Twin
Tracez Ici
Illustration 4.
Réservoir
Tuyauterie pour un HE 1.5 duplex alternant.
Réservoir
Illustration 6. Installation du distributeur.
EAU
NON-FILTRÉE
VANNE D'ÉNTRÉE
MANUELLE
CASSE-VIDE
CONTRÔLEUR
SMART
Distributeur
Distributeur –
Coupez À Ras
10
No. De Cat. 01024514
