C. INSTELLING
WAARSCHUWING: DE VENTILATOR EN ONDERSTEUNENDE
CONTROLEAPPARATUUR MOET GEÏSOLEERD WORDEN VAN DE
STROOMVOORZIENING TIJDENS DE INSTALLATIE OF HET ONDERHOUD
TOEGANG TOT DE REGELINSTELLINGEN – (fig. 4)
1.
Bij de 100 & 150 mm ventilatoren de schroeven in de onderkant van het
rooster losmaken en het rooster aan de voorzijde verwijderen. (De
ventilatorbediening van de 150 mm bevindt zich in de linkerbovenhoek van
de ventilator).
2.
Bij de 100 mm ventilatoren de binnenste kap vanuit het midden van de
ventilator wegtrekken van het chassis.
3.
Pas de instellingen aan zoals hieronder aangegeven.

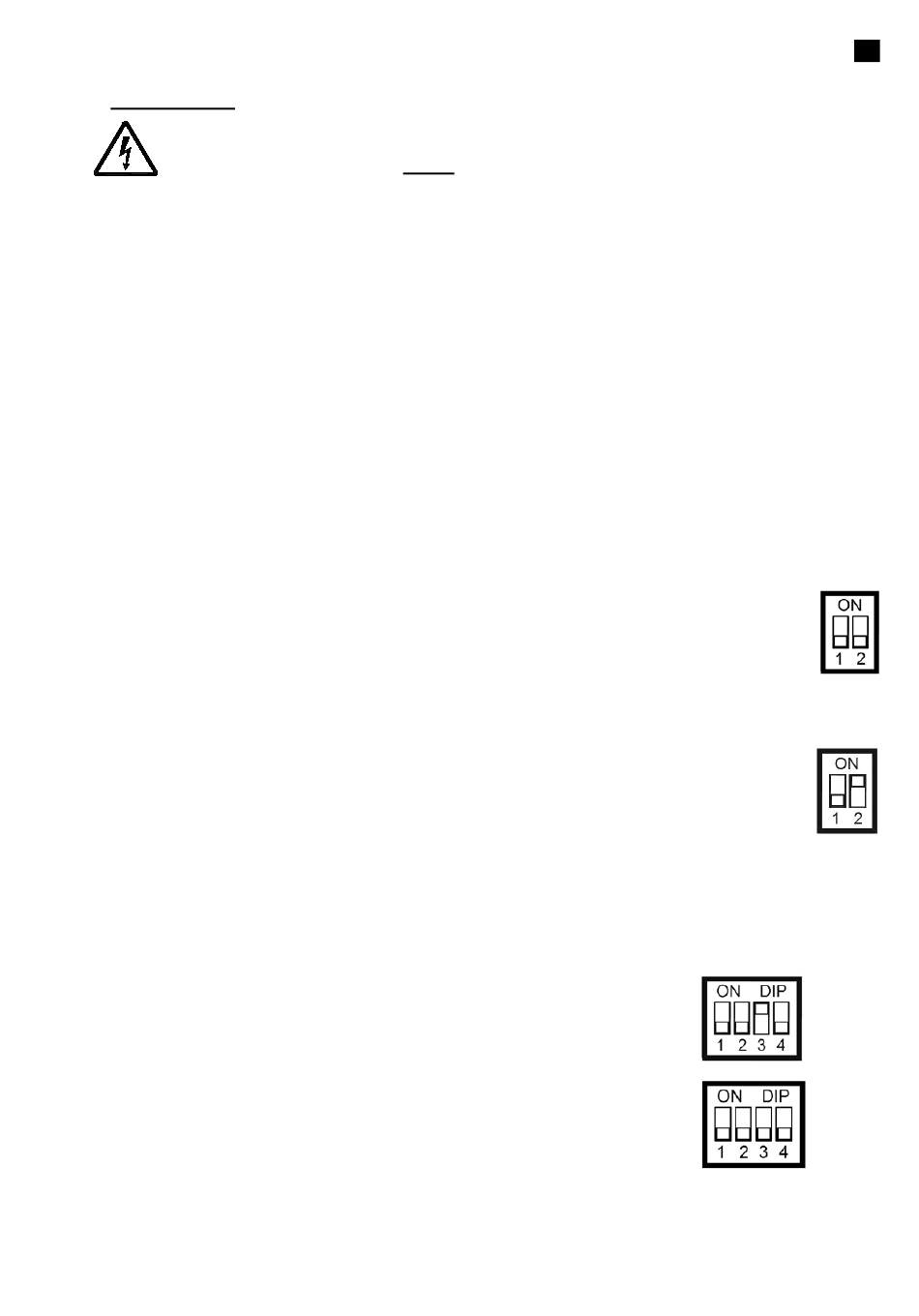

SNELHEIDSINSTELLINGEN VOOR: 100B, 150B, 100T, 150T, 100HT (voor de 150HT
ventilator zie onder en fig.6)
VOOR DE SNELHEID WORDT INGESTELD, DE STROOMTOEVOER UITSCHAKELEN.
SNELHEID MAG ALLEEN VOOR OF TIJDENS INSTALLATIE WORDEN INGESTELD.
De ventilator heeft twee snelheidsinstellingen voor verschillende
installatievereisten:
1)
Hoge snelheid:
2)
Lage snelheid (fabrieksinstelling):
Dip switch 1 moet in de 'OFF' (UIT)-positie staan (alleen T- en 100HT-modellen).
Zie onder snelheidsinstellingen voor 150HT en bekijk fig. 6
1)
Hoge snelheid:
2)
Lage snelheid (fabrieksinstelling):
Dip switch 1 & 2 moeten in de 'OFF' (UIT)-positie staan.
• T en 100HT modellen: Dip switch 2 in de ‚OFF'
(UIT)-positie. (
Fig.5 & 6 – en rechts)
• 100B modellen: Verwijder de jumper (
• 150B modellen: Verwijder de jumper
• T en 100HT modellen: Dip switch 2 & 2 moeten
in de 'ON' (AAN)-positie staan. (
• 100B modellen: Vervang de jumper. (
• 150B modellen: Vervang de jumper.
• 150H- model: Dip switch 3 in de
'ON' (AAN)-positie. (
• 150H- model: Dip switch 3 moet in
de 'OFF' (UIT)-positie staan. (
19
Fig.5)
(Fig.6)
Fig.5 & 6 – en rechts)
Fig.5)
(Fig.6)
Fig.6)
Fig.6)
NL
.
Hoge snelheid
(T/100HT)
Lage snelheid
(T/100HT)
