L'installateur est tenu de produire et conserver le fascicule technique du portail automatique et doit respecter tous les dispositions
obligatoires prévues.
Il doit procéder à l'analyse des risques et s'assurer que l'installation ne présente aucun point d'écrasement ou de cisaillement. Si
nécessaire, il doit prendre les mesures correctives adéquates et appliquer les signalisations prévues par les normes en vigueur pour signaler
les zones dangereuses.
Chaque installation doit présenter de façon bien visible les données d'identification du système motorisé.
L'installateur doit fournir toutes les informations relatives au fonctionnement automatique, manuel et d'urgence du portail motorisé et
remettre les instructions d'utilisation à l'utilisateur de l'installation. Pour les éventuelles réparations ou remplacements, devront être
utilisées exclusivement des pièces de rechange originales.
La garantie n'est pas reconnue en cas d'utilisation de composants d'autres marques.
Le constructeur de la motorisation décline toute responsabilité lorsque sont installés des composants incompatibles aux fins de la sécurité
et du bon fonctionnement.
Attention
• L'installation dans son ensemble doit être réalisée en parfaite conformité avec les normes CEI 61 - 1 et CEI 64 – 8
• L'installateur doit vérifier que la plage de température indiquée sur l'étiquette est compatible avec le lieu d'installation.
• Les accessoires indiqués sur la figure ne sont pas fournis avec l'appareil.
• Utiliser un câble électrique avec section de 1,5 mm
• Pour fixer la boîte en plastique de l'appareil, utiliser les trous pré-maqués sur la boîte, la fixer avec des chevilles adaptées au
support choisi et sceller avec du silicone.
• Au cas où il serait nécessaire d'installer une gaine de protection pour le câble d'alimentation de l'actionneur, la prévoir avant
de connecter le câble aux boîtiers de dérivation.
• Si le câble d'alimentation est endommagé, il doit être remplacé par du personnel d'assistance technique qualifié.
Appareil de commande .............................................
Actionneur ................................................................
Antenne 433,92 MHz ...............................................
Clignotant .................................................................
Paire de photocellules ...............................................
Sélecteur à clé ...........................................................
Dispositifs à commande EN OPTION ......................
Lecteur de proximité*, Lecteur de carte* .................
télécommande
LBT0499 – DS41627-001 – FW 1.01 2020

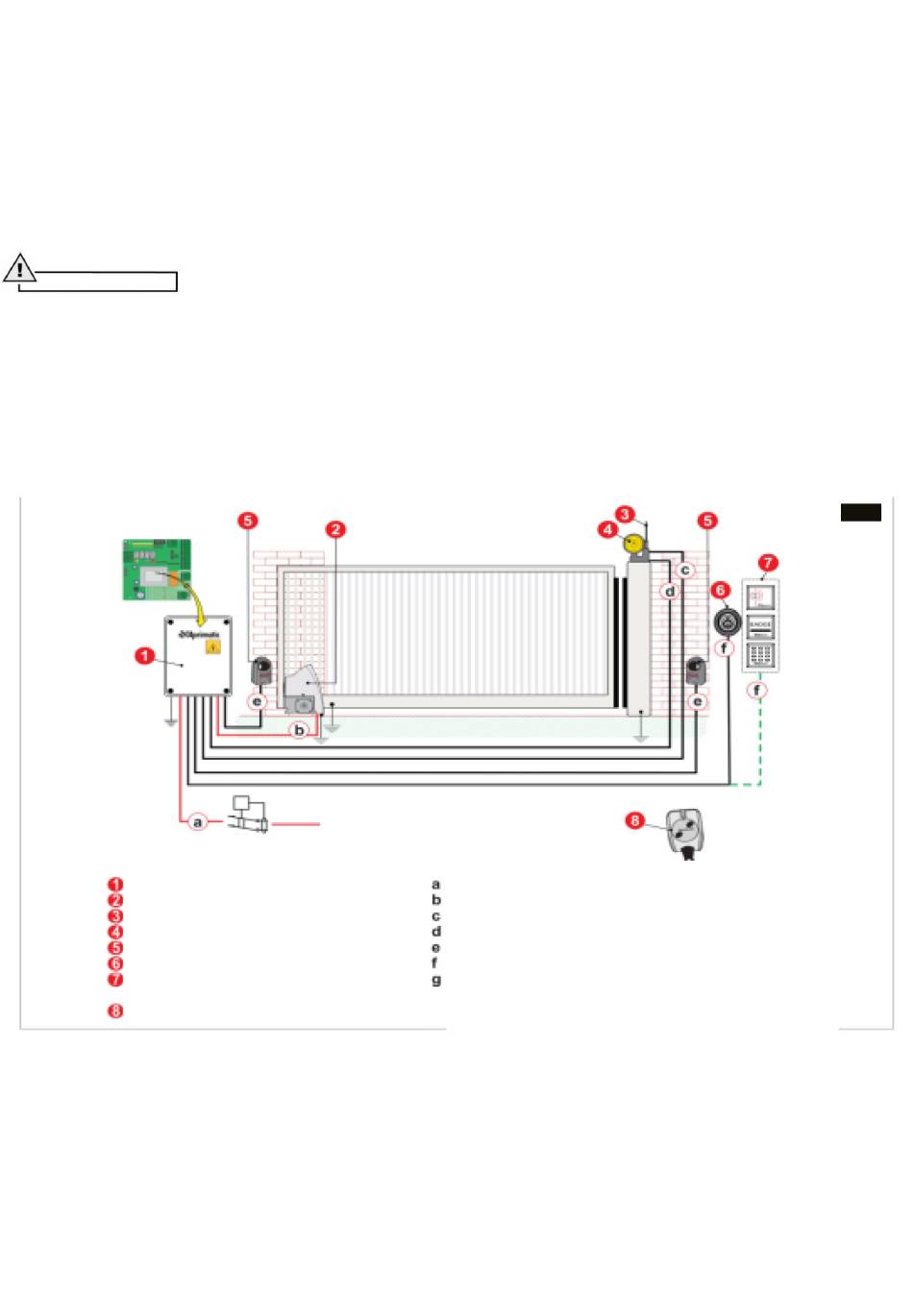

Type d'installation

2
FROR CEI 20-22 pour les branchements.
2
2 x 1,5 mm
+ terre
2
3 x 1,5 mm
+ terre
Câble fourni
2
2 x 1 mm
Émetteur 2 x 0,75 mm
2
3 x 0,75 mm
2
3 x 0,75 mm
Combinateur à clavier*
* accessoire en option (se référer au catalogue de vente)
2
2
: récepteur 4 x 0,75 mm
Fig.7
