Mini-SAS
cable
Figure 107. Connexion des câbles du modèle d'unité de disque dur remplaçable à chaud 24
x 2,5 pouces avec extension
Modèle d'unité 24 x 2,5 pouces
Routage interne et connecteurs des câbles du modèle d'unité 24 x 2,5 pouces.

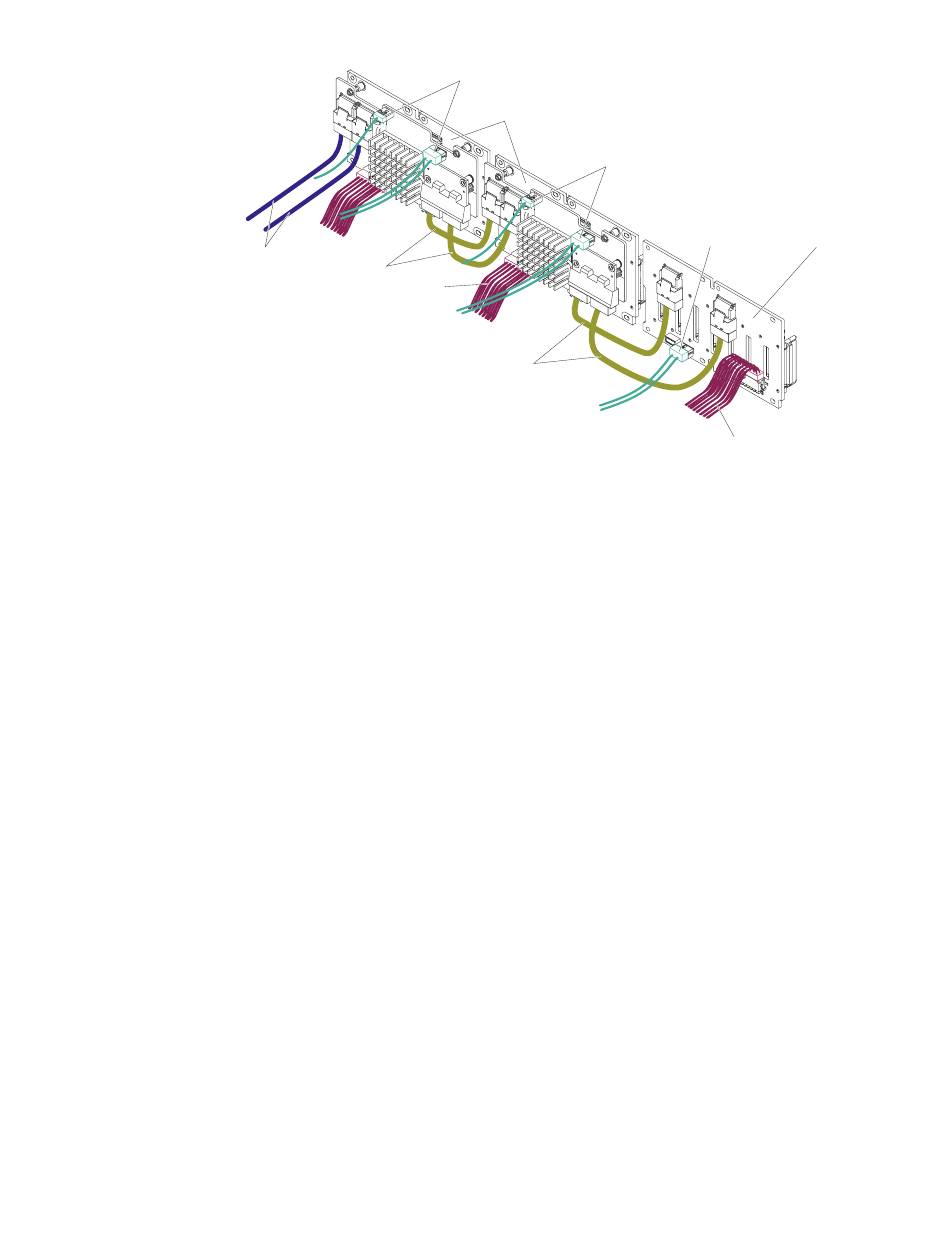

La figure suivante présente le routage interne et les connecteurs du modèle d'unité
de disque dur remplaçable à chaud 24 x 2,5 pouces.
Remarque : Assurez-vous que le port 1 du matériel ServeRAID est connecté au
port 1 du fond de panier. De même, le port 0 du matériel ServeRAID doit être
connecté au port 0 du fond de panier.
216
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
Câble de connexion
de fond de panier
Cordon d'alimentation
Câble de connexion
de fond de panier
Câble de configuration
Module d'extension
Câble de configuration
Câble de
configuration
Fond de panier
Cordon
d'alimentation
