Câble de
configuration
Cordon
Mini-câble SAS
d'alimentation
Mini-câble SAS
Figure 110. Connexion des câbles du modèle d'unité de disque dur remplaçable à chaud 24
x 2,5 pouces
Modèle d'unité 24 x 2,5 pouces avec 3 fois le même fond de
panier
Routage interne et connecteurs des câbles du modèle d'unité 24 x 2,5 pouces.

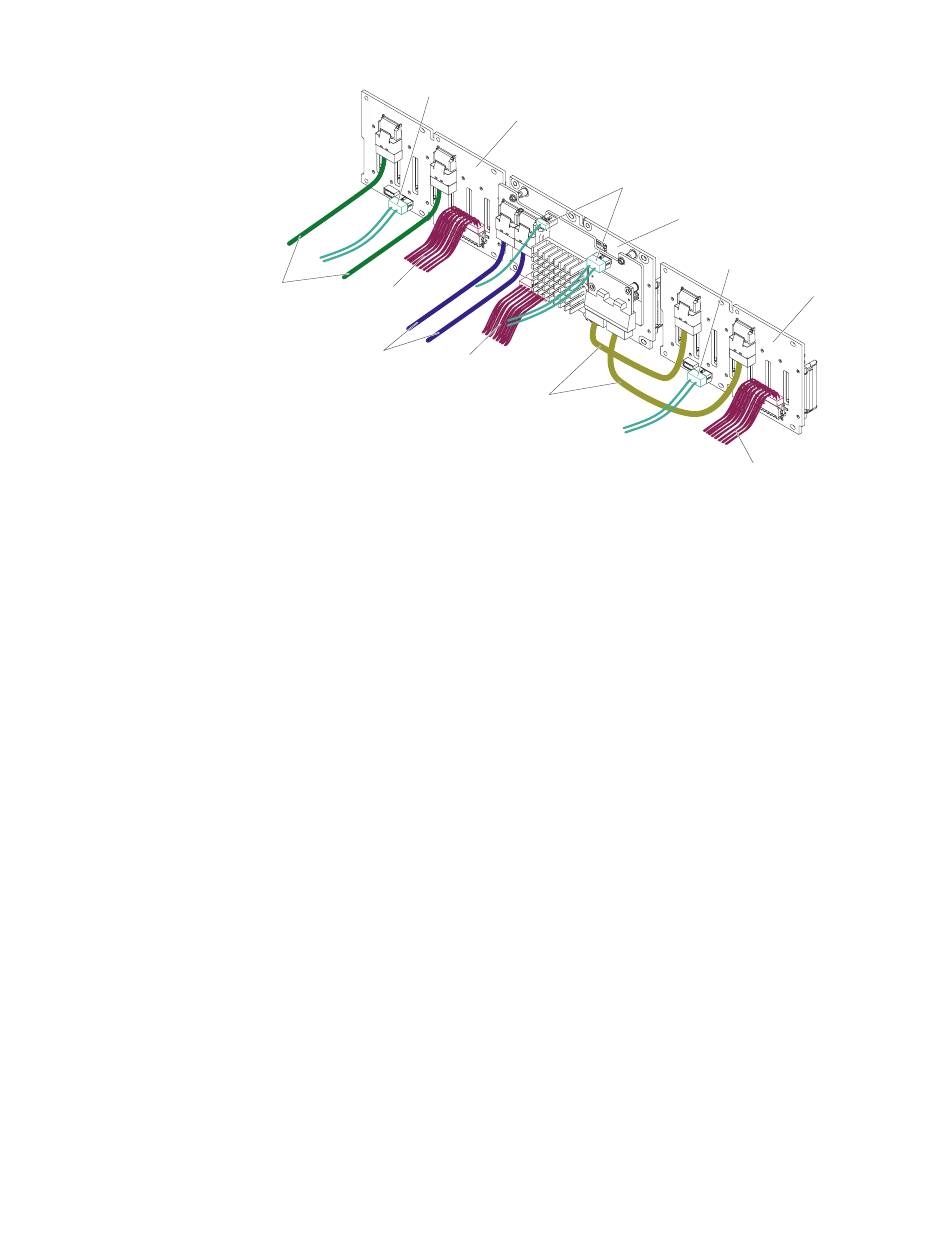

La figure suivante présente le routage interne et les connecteurs du modèle d'unité
de disque dur remplaçable à chaud 24 x 2,5 pouces.
Remarque : Assurez-vous que le port 1 du matériel ServeRAID est connecté au
port 1 du fond de panier. De même, le port 0 du matériel ServeRAID doit être
connecté au port 0 du fond de panier.
Module d'extension
Câble de
configuration
Cordon
d'alimentation
Câble de
connexion de
fond de panier
Chapitre 6. Retrait et remplacement de composants
Module d'extension
Câble de
configuration
Fond de panier
Cordon d'alimentation
219
